KP216K1409

产品分类: 压力传感器
产品描述: 绝对 15KPa~115KPa 4.5V 5.5V 15Kpa~115Kpa ±0.65PSI (4.50kPa) DSOF-8 贴片安装
供应商型号: 726-KP216K1409
供应商: Mouser
标准整包数: 1
INFINEON TECHNOLOGIES 压力传感器 KP216K1409

KP216K1409概述

    KP216K1409 Analog Absolute Pressure Sensor

    1. 产品简介


    KP216K1409是一款小型化的模拟进气歧管压力传感器集成电路(IC),基于电容原理制造,通过表面微机械加工并在BiCMOS技术中实现单片集成信号调节电路。该传感器将检测到的压力转换为模拟输出信号,校准后的传输函数可以将15 kPa到115 kPa的压力范围转换为0.5 V到4.5 V的电压范围。这款芯片采用绿色环保SMD封装,专为测量进气歧管压力而设计,但也适用于其他领域,如高级汽车、工业控制、消费电子、医疗设备及气象站和高度计等应用。其高精度和高灵敏度使其成为多种应用的理想选择。

    2. 技术参数


    2.1 主要技术规格
    - 输出信号范围: 0.5 V 至 4.5 V
    - 工作压力范围: 15 kPa 至 115 kPa
    - 工作温度范围: -40°C 至 140°C
    - 电源电压: VDD 范围 (见表 7)
    - 输出信号形式: 模拟、比例
    2.2 性能参数
    - 精度: ±1.0 kPa
    - 温度补偿: 内部温度补偿电路
    - 线性化: 使用三阶多项式计算进行线性化
    - 存储参数: 误差校正和补偿参数存储在集成E²PROM中
    2.3 工作环境
    - 电源电压: 需在表7所列的范围内
    - 输入电压: VDD 必须在规定的操作范围内
    2.4 电气特性
    - 最大输入电压: 见表8
    - 最小输入电压: 见表8
    2.5 封装信息

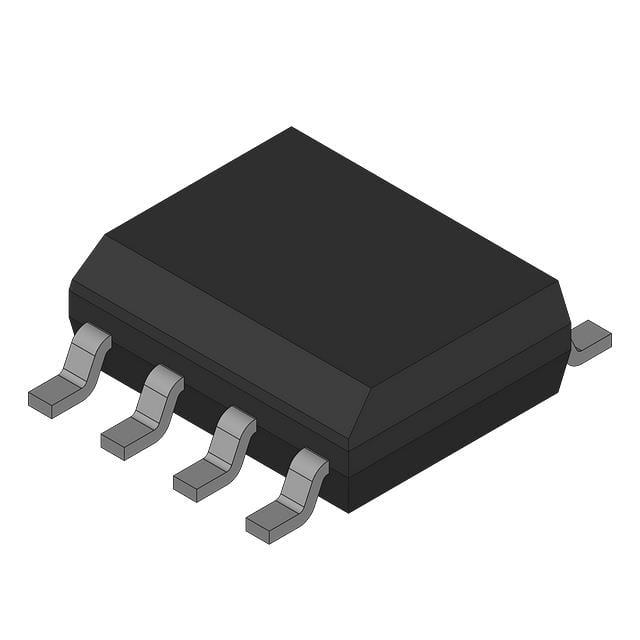

    - 封装类型: PG-DSOF-8-16 (见图11)
    - 引脚配置: 表1

    3. 产品特点和优势


    KP216K1409的主要特点是高精度的压力感应能力和宽广的工作温度范围。此外,其比例输出信号使其在不同供电条件下依然保持稳定。具体优势如下:
    - 高精度压力传感: ±1.0 kPa
    - 温度补偿: 在-40°C至140°C之间保持稳定的输出
    - 快速响应: 输出电压的稳定时间约为1ms
    - 抗干扰能力: 断线检测和钳位保护确保长期可靠运行
    - 绿色封装: 符合环保标准的8引脚SMD封装

    4. 应用案例和使用建议


    4.1 应用案例
    - 进气歧管压力测量: 用于车辆发动机管理系统,提供精确的压力测量。
    - 工业控制: 在工业自动化控制系统中用于测量压力。
    - 气象站: 用于测量大气压变化。
    4.2 使用建议
    - 供电要求: 确保VDD在规定的范围内以获得准确的输出。
    - 安装与布线: 为了减少噪声干扰,应合理布局电路并采用屏蔽电缆。
    - 环境适应性: 在极端温度环境下,需考虑散热和热管理措施。

    5. 兼容性和支持


    - 兼容性: 该产品可以与其他标准电路组件兼容,便于集成到现有的系统中。
    - 技术支持: Infineon Technologies提供详尽的技术文档和支持服务,可通过官网获取更多信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号不稳定 | 检查供电电压是否在规定范围内 |
    | 温度漂移大 | 检查电路板布局和接地情况 |
    | 测量精度低 | 校准传输函数参数 |

    7. 总结和推荐


    综上所述,KP216K1409具有高精度、宽温范围、良好线性化特性和抗干扰能力,是一款高性能的绝对压力传感器。特别是在汽车、工业和消费电子产品中的广泛应用证明了其可靠性和准确性。强烈推荐使用该产品,尤其是在需要精确压力测量的应用场合。

KP216K1409参数

参数
最小工作供电电压 4.5V
精度 ±0.65PSI (4.50kPa)
输出类型 -
压力类型 绝对
最大工作压力 15Kpa~115Kpa
工作压力范围 15KPa~115KPa
最大工作供电电压 5.5V
通用封装 DSOF-8
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

KP216K1409厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

KP216K1409数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 压力传感器 INFINEON TECHNOLOGIES KP216K1409 KP216K1409数据手册

KP216K1409封装设计

查看详情并下载
Symbol
Footprint
3D Model
