TLE52062SAKSA1

产品分类: 电机驱动器
产品描述: 5.3V~40V 半桥(2) DMOS 有刷直流 无刷直流电机 5.3V 40V Parallel Control and Power Stage,Driver - Fully Integrated TO-220 通孔安装 10mm*4.4mm*9.25mm
供应商型号: ET-2215549
供应商: 海外现货
标准整包数: 0

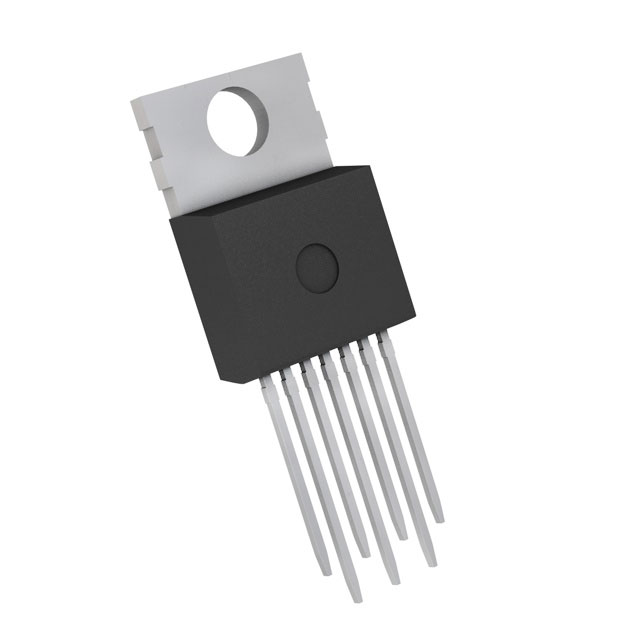

INFINEON TECHNOLOGIES 电机驱动器 TLE52062SAKSA1

TLE52062SAKSA1概述

    TLE 5206-2 5A H-Bridge for DC-Motor Applications

    1. 产品简介


    TLE 5206-2 是英飞凌公司推出的一款高性能集成电源H桥,主要用于驱动直流电机。这款H桥采用先进的SPT®多技术工艺制造,集成了双极和CMOS控制电路以及DMOS功率器件,使其能够在单片结构上实现高效运作。该器件支持正向(顺时针)、反向(逆时针)、高制动和低制动四种操作模式,仅通过两个具有TTL/CMOS兼容电平的控制引脚即可轻松调用。

    2. 技术参数


    - 电流输出能力:连续输出电流高达5A,峰值电流可达6A。
    - 工作电压范围:支持高达40V的供电电压。
    - 低RDSON:开关导通电阻典型值为200mΩ(25°C)。
    - 短路保护:具备全面的短路保护功能,包括过热保护和诊断。
    - 温度范围:宽泛的工作温度范围,可从−40°C到150°C。
    - 绿色环保:符合RoHS标准,且已通过AEC认证。

    3. 产品特点和优势


    TLE 5206-2 在设计上具有诸多亮点:
    - 极低的RDSON:有助于减少系统功耗。
    - 内置保护机制:集成的短路保护、过温保护和欠压锁存功能提高了系统的可靠性和安全性。
    - 高兼容性:具有良好的温度适应能力和宽泛的电压输入范围,适用于多种不同的应用环境。
    - 环保认证:RoHS合规,满足环保需求,有助于客户的产品在全球范围内销售。

    4. 应用案例和使用建议


    TLE 5206-2 主要应用于各种直流电机管理场景,如电动工具、机器人、玩具和其他自动化设备。在实际使用中,它可以通过简单的控制方式来实现电机的正反转和刹车功能。
    - 简单CW/CCW控制:适用于低成本应用,无需速度调节,仅需一个两线接口即可完成电机的正反转和刹车。
    - 占空比控制:适用于需要速度调节的应用,可以通过调整输入信号的占空比来控制电机的转速。
    - 锁定反相控制:仅需一个可变占空比信号即可同时控制方向和幅度信息,适合复杂控制应用。
    在选择应用方案时,应考虑系统的工作环境和所需的控制精度,以确保最佳性能。

    5. 兼容性和支持


    TLE 5206-2 与市面上大多数直流电机和控制系统兼容。此外,英飞凌公司提供了详尽的技术文档和支持服务,包括在线应用指南和故障排除指南,以帮助客户顺利部署和维护该产品。

    6. 常见问题与解决方案


    - 问题:供电电压不稳定导致系统误触发短路保护。
    - 解决方案:添加稳压电路,确保供电电压稳定在规定的范围内。

    - 问题:电机转动不平稳。
    - 解决方案:检查并调整电机负载,确保其在正常工作范围内;如果问题依旧,检查电机接线是否有短路现象。
    - 问题:电机无法启动。
    - 解决方案:确认输入信号正确无误,检查电源连接是否稳固,以及相关的控制逻辑是否符合要求。

    7. 总结和推荐


    TLE 5206-2 是一款非常出色且可靠的直流电机驱动芯片,适用于广泛的工业和消费类应用。其低功耗、高可靠性和易于使用的特性使其成为市场上同类产品的首选。因此,我们强烈推荐此产品用于需要高效、稳定直流电机驱动的应用场合。

TLE52062SAKSA1参数

参数
额定电流 -
电机类型 无刷直流电机
工艺 DMOS
功能 Control and Power Stage,Driver - Fully Integrated
电压 - 负载 5.3V~40V
最大工作供电电压 40V
最小工作供电电压 5.3V
功率 -
电机类型 - AC,DC 有刷直流
拓扑 半桥(2)
接口类型 Parallel
长*宽*高 10mm*4.4mm*9.25mm
通用封装 TO-220
安装方式 通孔安装
应用等级 汽车级
零件状态 停产
包装方式 管装

TLE52062SAKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

TLE52062SAKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 电机驱动器 INFINEON TECHNOLOGIES TLE52062SAKSA1 TLE52062SAKSA1数据手册

TLE52062SAKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
