XDPL8221XUMA1

产品分类: AC-DC稳压器
产品描述: 升压转换器稳压芯片, 100mA最大输出
供应商型号: XDPL8221XUMA1
供应商: 国内现货
标准整包数: 2
INFINEON TECHNOLOGIES AC-DC稳压器 XDPL8221XUMA1

XDPL8221XUMA1概述

    XDPL8221 Digital PFC+Flyback Controller IC 技术手册解析

    1. 产品简介


    产品类型:XDPL8221是一款高度集成的数字电源控制器IC,集成了PFC(功率因数校正)和Flyback两种控制模式,适用于AC/DC LED驱动器。
    主要功能:
    - 支持PWM调光输入
    - UART接口,可用于读取操作状态和控制驱动输出
    - 多重控制输出(恒流、恒压、限功率)
    - 集成温度保护功能
    - 自适应温度保护
    - 具备全面的保护特性,包括过压、欠压、过流保护等
    应用领域:
    - AC/DC LED驱动器,适用于照明灯具

    2. 技术参数


    输入电压范围:
    - 交流和直流输入电压范围为90 Vrms至305 Vrms
    性能参数:
    - 高效率,最高可达90%
    - 低谐波失真(THD < 15%)
    - 集成600V高压启动单元,确保快速点亮时间(<250ms)
    - PWM调光输入
    工作环境:
    - 工作温度范围未明确提及,但内部具有自适应温度保护功能

    3. 产品特点和优势


    优势:
    - 集成度高:减少了外部组件数量,优化了物料清单(BOM)和外形尺寸
    - 多功能控制:支持恒流、恒压和限功率模式
    - 灵活性:通过UART接口可以配置多种参数以优化设计
    - 高可靠性:具备多种保护机制,如过压、欠压、过流保护等

    4. 应用案例和使用建议


    典型应用:
    - 如图1所示,XDPL8221被应用于AC/DC LED驱动器,用于控制LED照明系统。
    使用建议:
    - 在选择外部组件时,应注意匹配控制器的参数要求,确保系统的稳定运行。
    - 使用温度传感器时,需确保其位置合理,以便准确测量外部温度。

    5. 兼容性和支持


    兼容性:
    - 与微控制器、无线接口和传感器兼容,通过UART接口连接。
    支持:
    - 厂商提供GUI工具支持,帮助用户配置操作参数和保护参数。

    6. 常见问题与解决方案


    常见问题:
    1. 无法点亮LED灯
    - 解决方案:检查输入电压是否符合规定范围,确认所有连接正确无误。

    2. 灯具闪烁
    - 解决方案:调整输出电流限制或最大输出功率参数,确保合适的PWM调光输入。
    3. 温度过高
    - 解决方案:确认外部温度传感器安装位置是否正确,检查散热设计是否足够。

    7. 总结和推荐


    综合评估:
    - XDPL8221提供了高度集成的设计和多样的保护机制,适合需要高效、灵活且可靠的AC/DC LED驱动器的应用。
    - 通过其丰富的配置选项和用户友好的GUI工具,使得设计和调试过程更加简便。
    推荐:
    - 强烈推荐给需要高性能AC/DC LED驱动器的应用,特别是那些对集成度和可靠性有较高要求的场合。
    通过详细的特性说明和技术参数分析,可以看出XDPL8221在LED驱动器领域的强大竞争力和适用性,是一款值得考虑的高品质电子元器件产品。

XDPL8221XUMA1参数

参数
开关频率 -
拓扑 Flyback
击穿电压 -
故障保护 -
输出电流 260μA
隔离 -
最小输入电压 100V,127V
最大输出电压 -
内部开关 Yes
最大输入电压 277V(AC),430V(DC)
功率 -
占空比 -
最小输出电压 -
电压 - 电源(Vcc/Vdd) -

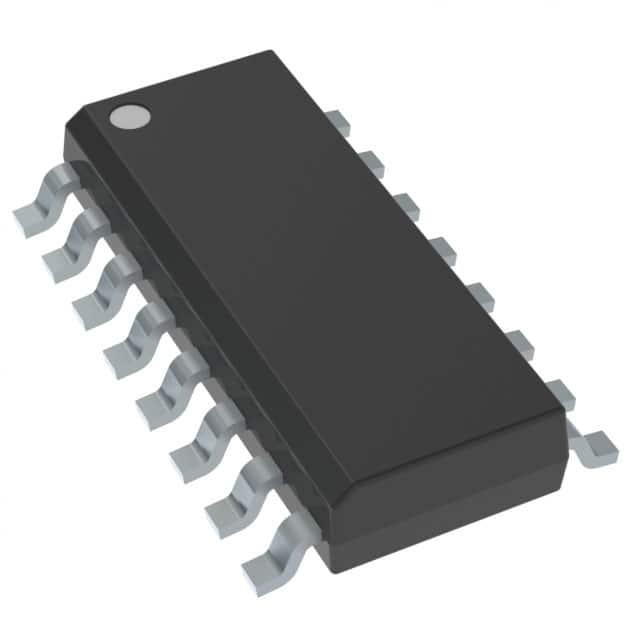

通用封装 DSO-16
安装方式 导线安装,贴片安装,黏合安装
应用等级 照明级
零件状态 在售
包装方式 卷带包装

XDPL8221XUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XDPL8221XUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES AC-DC稳压器 INFINEON TECHNOLOGIES XDPL8221XUMA1 XDPL8221XUMA1数据手册

XDPL8221XUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
