TLE4276GV50ATMA4

产品分类: LDO稳压器
产品描述: 线性稳压芯片, 5 V输出, 400mA最大输出, 单路输出
供应商型号: 3703589
供应商: 海外现货
标准整包数: 1

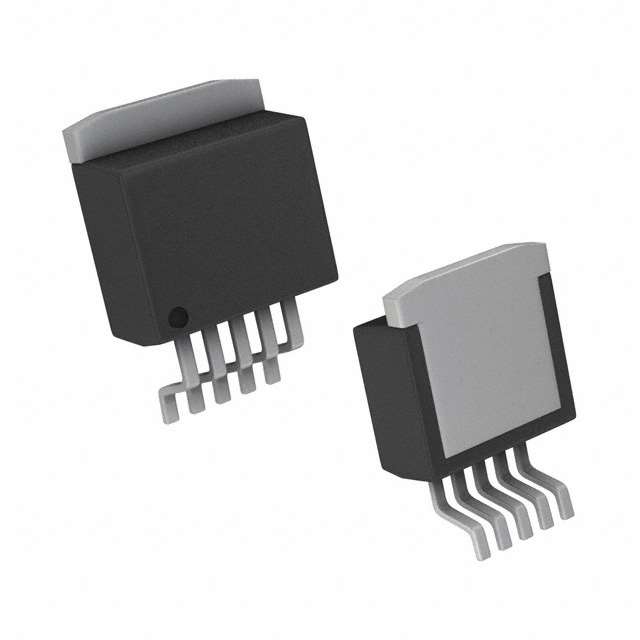

INFINEON TECHNOLOGIES LDO稳压器 TLE4276GV50ATMA4

TLE4276GV50ATMA4概述


    产品简介


    TLE4276低压差稳压器是一款由Infineon Technologies生产的高效能低压差稳压器。该产品可用于5V固定输出电压和可调输出电压,适用于各种电子设备中,特别是那些对电源要求较高的汽车电子领域。它具有非常低的电流消耗,能够在高负载情况下保持稳定输出,并且具备短路保护和反向极性保护功能,确保设备的安全运行。

    技术参数


    - 输出电压: 5V(固定);可调节
    - 输出电压精度: ≤ ±4%
    - 最大输出电流: 400mA
    - 工作电压范围: 4.5V到40V
    - 工作温度范围: -40°C到150°C
    - 热阻抗:
    - 结至环境:TO220封装下为65K/W;TO252和TO263封装下为80K/W
    - 结至外壳:4K/W
    - 电气特性:
    - 输入电压:最低输入电压4.5V,最大40V
    - 短路保护
    - 反向极性保护
    - 内置抑制输入功能,低电平有效
    - 封装类型:
    - PG-TO220-5
    - PG-TO263-5
    - PG-TO252-5

    产品特点和优势


    TLE4276低压差稳压器的特点包括但不限于:
    - 低电流消耗: 高达400mA的输出电流同时保持非常低的电流消耗,非常适合电池供电的应用。
    - 宽电压范围: 支持从4.5V到40V的输入电压范围,适应多种不同的应用场景。
    - 高稳定性: 输出电压精确度达到±4%,且输出电压在不同负载条件下仍保持稳定。
    - 内置保护电路: 具备过载保护、过温保护和反向极性保护功能,进一步提升了设备的可靠性和安全性。
    - 汽车级认证: AEC-Q100/101认证,符合汽车电子标准,可以广泛应用于汽车电子产品中。
    - 绿色环保: 符合RoHS标准,采用无铅工艺,有利于环保。

    应用案例和使用建议


    应用案例
    - 车载电子系统: 作为车载电子系统的稳压电源,提供稳定的5V电压输出,尤其适合用于车内娱乐系统或车载导航设备。
    - 工业控制系统: 在工业控制系统的传感器供电部分,通过调节输出电压以满足不同传感器的需求。
    - 便携式设备: 用于便携式设备的电源管理,例如手持医疗设备或便携式充电站。
    使用建议
    - 外部元件选择: 选择合适的外部电容和电阻值对于保证稳定性和精确度非常重要。例如,推荐使用≥22μF的电容,以及R2<50kΩ的电阻。
    - 散热设计: 尽量避免长时间在高温环境下工作,必要时需增加散热措施,例如使用散热片或风扇。
    - 电源输入端的电感滤波: 在输入端加入适当的电感滤波器,可以有效减少输入电压的纹波。

    兼容性和支持


    - 兼容性: TLE4276低压差稳压器可与各类标准TO封装兼容,便于安装和替换。
    - 技术支持: Infineon Technologies提供了详尽的技术文档和支持服务,包括应用指南和故障排除指南,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品不工作 | 检查输入电压是否在规定范围内,并确认连接正确无误。 |
    | 输出电压不稳定 | 调整外部电容和电阻的值,尤其是确保电容大于22μF,ESR小于3Ω。 |
    | 发热量过大 | 检查散热设计是否合理,必要时增加散热措施,如加装散热片。 |
    | 输出电压偏离设定值 | 重新校准输出电压分压网络,确保电阻值正确。 |

    总结和推荐


    TLE4276低压差稳压器凭借其高可靠性、宽电压范围、低功耗和内置保护功能,成为了许多需要稳定电源供应场合的理想选择。尤其适用于汽车电子和其他对电源要求严格的工业或消费电子产品。其绿色环保的特点也使其成为追求可持续发展的企业的首选。总体而言,我们强烈推荐此款产品,特别是对那些寻求高性能电源管理解决方案的用户来说。
    希望本文能为您提供有关TLE4276低压差稳压器的全面了解,如果您有任何疑问或需要进一步的信息,请随时联系Infineon Technologies获取支持。

TLE4276GV50ATMA4参数

参数
最大压差@电流 500mV@ 250mA
最大输出电压 5V
最小输入电压 -
Iq-静态电流 200μA
稳压器数量 1
线路调节 25mV
最大输入电压 40V
输出电流 400mA
纹波抑制-PSRR 54dB(100Hz)
输出类型 Fixed
最小输出电压 5V
负载调节 35 mV
极性 -
通用封装 TO-220
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TLE4276GV50ATMA4厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

TLE4276GV50ATMA4数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES LDO稳压器 INFINEON TECHNOLOGIES TLE4276GV50ATMA4 TLE4276GV50ATMA4数据手册

TLE4276GV50ATMA4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.9569
10+ ¥ 12.6326
50+ ¥ 11.3188
100+ ¥ 11.1166
250+ ¥ 11.1166
500+ ¥ 10.9145
1000+ ¥ 10.9145
2500+ ¥ 10.9145
库存: 956
