ICE3RBR4765JGXUMA1

产品分类: AC-DC稳压器
产品描述: 10.5V~25V 反激 65KHz 24W 10.5V 25V 隔离 Yes 开路,超温,过压,过载 75% 650V DSO-12 贴片安装
供应商型号: 2780865
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES AC-DC稳压器 ICE3RBR4765JGXUMA1

ICE3RBR4765JGXUMA1概述


    产品简介

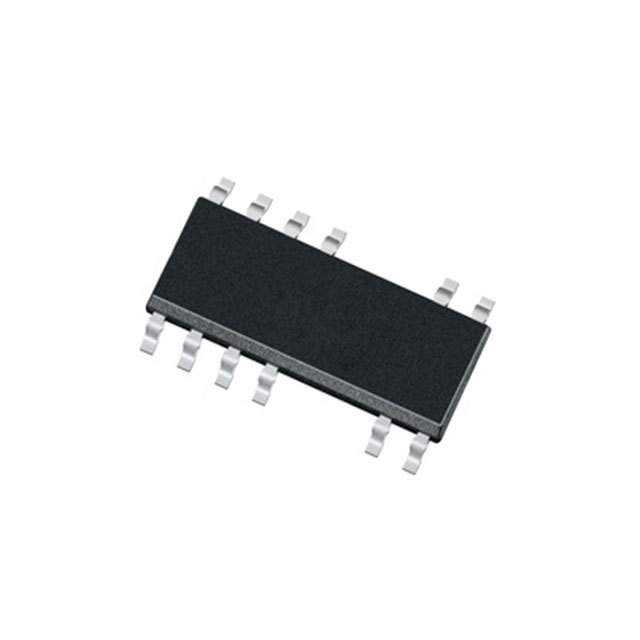

    ICE3RBR4765JG是一款固定频率650V的CoolSET™电子元器件,采用DSO-12封装。这款产品主要用于电源管理领域的转换控制,适用于适配器/充电器、蓝光/DVD播放器、机顶盒、数码相框等消费电子领域,同时也在服务器、个人电脑、打印机、电视、家庭影院/音响系统、白色家电等设备的辅助电源供应中有广泛应用。其主要功能是通过内置的启动单元、过载保护、外部自动重启等功能实现高效的电源管理和转换控制。

    技术参数


    - 工作电压范围:85-270VAC
    - 额定电压:650V
    - 固定开关频率:65kHz
    - 最大占空比:75%
    - 典型RDSon(25°C时):4.70Ω
    - 最大输入功率:24W(Ta=50°C, Tj=125°C)
    - 绝对最大耐压:650V
    - 内部频率抖动:有
    - 软驱动输出:有
    - 软启动时间:内部20ms软启动

    产品特点和优势


    - 低待机功耗:通过主动突发模式,可以实现小于50mW的待机功率。
    - 高灵活性:支持外部可扩展的遮蔽窗口,使得在高负载跳跃的情况下能够提供最大的功率。
    - 过载保护:具备多种保护机制,包括过载、过温、欠压和过压保护。
    - 高集成度:集成了启动单元和自启动功能,减少了外部元件数量,提升了设计灵活性。
    - 低EMI:通过内部频率抖动和软驱动输出,有效降低了电磁干扰。

    应用案例和使用建议


    在典型的电源管理应用中,如适配器和充电器,ICE3RBR4765JG可以通过其低待机功耗和快速响应的特性,在轻载和无负载条件下达到最佳性能。对于需要高负载快速响应的应用,可以通过增加外部电容在BA引脚上以延长遮蔽时间来实现。建议在设计过程中充分考虑这些特性,以确保最佳的系统效率和稳定性。

    兼容性和支持


    ICE3RBR4765JG支持Pb-Free无铅工艺,符合RoHS标准。由于其高度集成化的设计,可以与多种电源管理系统兼容。厂商提供了详尽的技术支持和维护文档,确保用户能够在安装和使用过程中获得必要的帮助。

    常见问题与解决方案


    1. 问:在什么情况下会进入主动突发模式?
    - 答:在轻载或无负载条件下,IC将自动进入主动突发模式以减少功耗。

    2. 问:如何延长遮蔽时间以适应高负载条件?
    - 答:通过在BA引脚上添加外部电容,可以延长遮蔽时间以适应高负载条件。

    3. 问:如何确保在故障后恢复到正常操作?
    - 答:当故障条件被移除后,IC将在下一次启动周期自动恢复到正常操作状态。

    总结和推荐


    综上所述,ICE3RBR4765JG以其卓越的性能和灵活的特性,使其成为电源管理系统中不可或缺的一部分。无论是从低待机功耗还是快速响应能力来看,这款产品都表现出色。因此,强烈推荐在电源管理领域的重要应用中使用这款产品。

ICE3RBR4765JGXUMA1参数

参数
隔离 隔离
故障保护 开路,超温,过压,过载
内部开关 Yes
输出电流 -
拓扑 反激
功率 24W
占空比 75%
击穿电压 650V
最小输入电压 10.5V
最大输出电压 -
开关频率 65KHz
电压 - 电源(Vcc/Vdd) 10.5V~25V
最大输入电压 25V
最小输出电压 -
通用封装 DSO-12
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
