BTS7810KNTMA1

产品分类: 其他驱动器
产品描述: High and Low Side Switch
供应商型号: BTS7810KNTMA1TR-ND
供应商: Digi-Key
标准整包数: 1

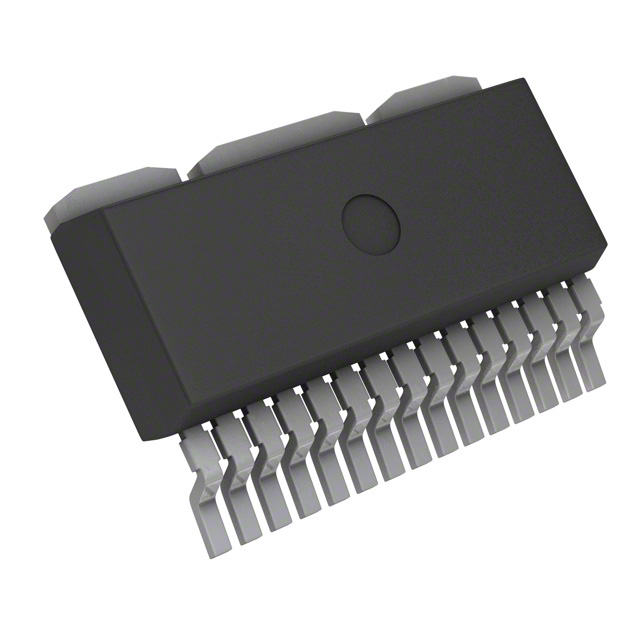

INFINEON TECHNOLOGIES 其他驱动器 BTS7810KNTMA1

BTS7810KNTMA1概述

    BTS 7810 K 四路高边开关模块技术手册解析

    1. 产品简介


    产品类型: 四路D-MOS开关模块
    主要功能:
    - 可自由配置为桥接或四开关模式
    - 专为直流电机管理应用优化
    - 高侧开关(26 mΩ)和低侧开关(14 mΩ)具有极低的导通电阻
    - 支持高达42 A的峰值电流
    - 具备非常低的静态电流(典型值为4 µA)
    应用领域:
    - 直流电机驱动
    - 工业自动化控制
    - 家用电器控制
    - 汽车电子控制系统

    2. 技术参数


    关键参数:
    - 供应电压范围:4.5 V 至 42 V
    - 最大峰值电流:42 A @ 25°C
    - 高侧开关导通电阻:26 mΩ @ 25°C
    - 低侧开关导通电阻:14 mΩ @ 25°C
    - 最高工作温度:150°C
    - 低功耗:静态电流仅4 µA @ 25°C
    - 支持负载和接地短路保护
    - 过温保护:具有迟滞功能的过温关断
    - 负载开路检测
    - 热优化的小型封装
    - 内置钳位二极管,便于外部电流感测

    3. 产品特点和优势


    产品特点:
    - 独特的双高侧开关设计结合了SMART SIPMOS®技术,实现了低导通电阻和快速开关性能
    - 双低侧开关采用S-FET 2逻辑电平技术,确保高性能输出
    - 高度集成化设计,简化了电路布局
    - 内置丰富的保护功能:短路保护、过温保护、欠压锁定(UVLO)、负载开路检测
    - 易于与微控制器或其他逻辑设备接口
    优势:
    - 在复杂应用中提供出色的可靠性和稳定性
    - 减少系统故障率,提高整体系统的耐久性和安全性
    - 灵活的应用配置使其适用于多种场景

    4. 应用案例和使用建议


    应用案例:
    - 在直流电机驱动器中,可实现高效的双向功率控制
    - 在工业机器人控制中,用于精确控制伺服电机
    - 在家庭自动化系统中,用于智能窗帘、车库门等装置
    使用建议:
    - 在连接电机时,应根据实际情况选择合适的电阻和电容值以达到最佳性能
    - 注意散热设计,特别是在高温环境下长时间运行时

    5. 兼容性和支持


    兼容性:
    - 可与多种微控制器和传感器兼容,实现便捷的硬件接口
    支持:
    - 厂商提供详尽的技术文档和支持服务,帮助客户进行产品选型和技术应用

    6. 常见问题与解决方案


    常见问题:
    - 开机时无法正常启动
    - 运行中突然关闭
    解决方案:
    - 检查供电电压是否稳定
    - 检查输入信号是否有错误或干扰

    7. 总结和推荐


    总结:
    BTS 7810 K 四路高边开关模块集成了多项创新技术和丰富保护功能,能够显著提升直流电机驱动及其他应用系统的性能。其出色的耐热性和低功耗设计使其成为众多工业及消费电子应用的理想选择。
    推荐:
    强烈推荐在直流电机控制和其他需要高可靠性开关解决方案的应用中使用此产品。

BTS7810KNTMA1参数

参数
驱动数量 -
拓扑 -
通用封装 TO-263
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装

BTS7810KNTMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BTS7810KNTMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他驱动器 INFINEON TECHNOLOGIES BTS7810KNTMA1 BTS7810KNTMA1数据手册

BTS7810KNTMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
