BTS712N1XUMA1

产品分类: 其他驱动器
产品描述: Infineon 开关电源芯片, 四通道, 43 V电源, 4输出
供应商型号: BTS712N1XUMA1
供应商: 国内现货
标准整包数: 1

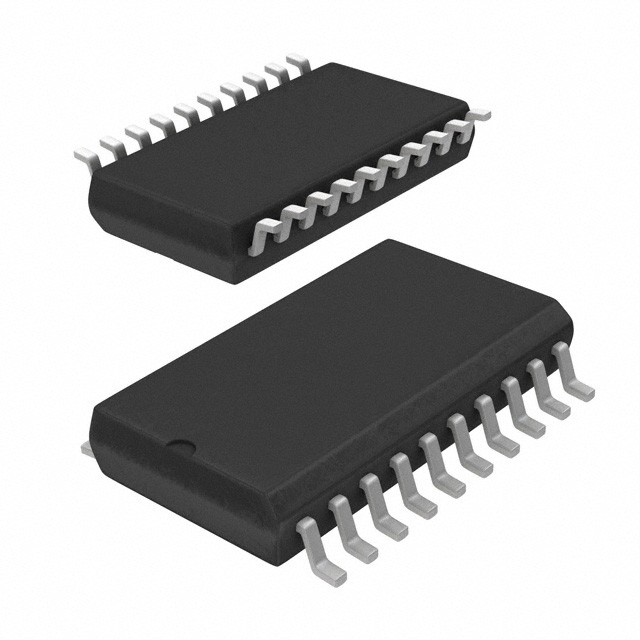

INFINEON TECHNOLOGIES 其他驱动器 BTS712N1XUMA1

BTS712N1XUMA1概述

    PROFET® BTS712N1 高端智能四通道高压开关

    产品简介


    PROFET® BTS712N1 是一种高端智能四通道高压侧电源开关,集成于Smart SIPMOS™技术中,主要用于控制12V和24V直流接地负载的开关。该产品具备过载保护、电流限制、短路保护、热关断等功能,广泛应用于各种电阻性、感性及容性负载。

    技术参数


    - 额定电压:Vbb(AZ) = 43 V;Vbb(on) = 5.0 ~ 34 V
    - 输出电流:IL(NOM) = 1.9 A(单通道)至 4.4 A(四通道并联)
    - 导通电阻:RON = 200 mΩ(单通道)至 50 mΩ(四通道并联)
    - 最大负载电流:IL(SCr) = 4 A
    - 过压保护:Vbb(over) = 34 V
    - 工作温度范围:-40°C 至 +150°C
    - 热阻:Rthjs = 16 K/W(单通道),Rthja = 44 K/W(所有通道)

    产品特点和优势


    1. 过载和短路保护:能够有效防止负载短路或过载时的损坏。
    2. 高精度电流限制:确保在异常情况下不会超过设定的最大电流值。
    3. 反向电池保护:通过外部限流电阻可提供高达-32V的反向电池保护。
    4. 诊断反馈:通过开放漏极输出,可实时监测各通道的状态,简化故障诊断过程。

    应用案例和使用建议


    应用案例:用于微控制器兼容的电源开关,可以替代传统的电磁继电器和分立电路,例如汽车电子系统、工业自动化设备等。
    使用建议:
    - 当负载电流接近或超过4 A时,需要考虑并联多个通道以提高电流处理能力。
    - 使用前应根据具体应用场景选择合适的外部限流电阻,以确保安全运行。

    兼容性和支持


    - 兼容性:可与多种微控制器和传感器配合使用,无需额外适配。
    - 支持:提供详尽的技术文档和在线技术支持,确保用户能够快速上手并解决问题。

    常见问题与解决方案


    - Q1: 负载电流过高导致过温保护启动。
    - 解决方法:降低负载电流或增加散热措施。
    - Q2: 无负载检测信号异常。
    - 解决方法:检查外部电路连接是否正确,并确保外部限流电阻正常工作。
    - Q3: 开关频繁重启。
    - 解决方法:调整外部电阻以减少过压和欠压条件的发生频率。

    总结和推荐


    综上所述,PROFET® BTS712N1 在安全性、可靠性和多功能性方面表现出色,是适用于多种工业和汽车应用的理想选择。其强大的保护机制和易于诊断的特点使其在市场上具有很高的竞争力。因此,我们强烈推荐此产品给寻求高效、安全和可靠的高压侧电源开关解决方案的用户。

BTS712N1XUMA1参数

参数
驱动数量 -
拓扑 高端
长*宽*高 12.8mm*7.6mm*2.45mm
通用封装 SOP
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装
