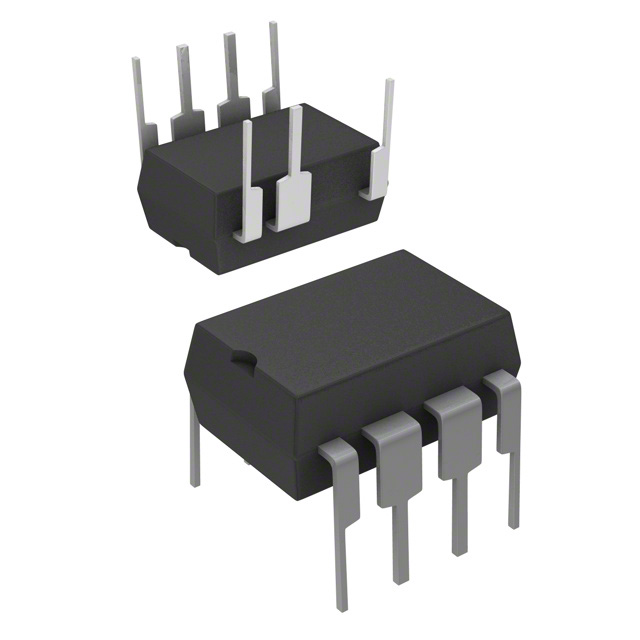

ICE3RBR4765JZXKLA1

产品分类: AC-DC稳压器
产品描述: 10.5V~25V Flyback 65KHz 26W 10.5V 25V 隔离 Yes 开环,超温,过压,过载 75% 650V DIP-7 通孔安装
供应商型号: CY-ICE3RBR4765JZXKLA1
供应商: Avnet
标准整包数: 1
INFINEON TECHNOLOGIES AC-DC稳压器 ICE3RBR4765JZXKLA1

ICE3RBR4765JZXKLA1概述


    产品简介


    产品概述
    CoolSET®-F3R ICE3RBR4765JZ 是一款高性能的离线开关模式电源(SMPS)电流模式控制器,集成了650V CoolMOS® 和启动单元(频率抖动模式),封装形式为DIP-7。它专为适配器、充电器、蓝光/DVD播放器、机顶盒、数字相框以及服务器、PC、打印机、电视等设备的辅助电源供应而设计。

    技术参数


    | 参数 | 描述 |

    | 封装类型 | DIP-7 |
    | 标记符号 | 3RBR4765JZ |
    | 额定电压 | 650V |
    | 开关频率 | 65kHz |
    | 最大导通电阻 | 4.70Ω |
    | 最大输入功率(Ta=50°C, Ti=125°C) | 26W |
    | 最小输入功率 | 18W |
    | 工作温度范围 | -40°C 至 125°C |

    产品特点和优势


    - 高可靠性设计:CoolSET®-F3R ICE3RBR4765JZ 的设计更为坚固,能够在-40°C至125°C的宽温范围内稳定工作。
    - 低功耗模式:具有主动突发模式,能在轻载和无负载条件下实现低于50mW的待机功率要求。
    - 内置保护机制:具备过载、过温、过压等自动重启保护功能。
    - 宽供电电压范围:采用BiCMOS技术,使得供电电压范围增加到25V。
    - 高效率:集成启动单元,消除了外部启动电阻,显著降低了轻负载条件下的功耗。
    - 降低电磁干扰(EMI):内置频率抖动和软驱动技术,有效减少电磁干扰。

    应用案例和使用建议


    应用案例
    - 适配器/充电器:适用于各种便携式电子设备的充电需求。
    - 消费电子设备:如蓝光/ DVD播放器、机顶盒、数字相框等。
    - 服务器/计算机:提供服务器、计算机系统的辅助电源。
    - 家用电器:白家电的电源供应。
    使用建议
    - 在进行电源设计时,建议通过外部电容扩展空白时间窗口,以提高系统在高负载跳变时的表现。
    - 在设计高频电路时,考虑加入适当的RC滤波器来改善反馈线路的稳定性。

    兼容性和支持


    - 兼容性:CoolSET®-F3R ICE3RBR4765JZ 可与多种电子元器件兼容,具体请参考 Infineon Technologies 官网。
    - 支持与维护:如需技术支持和产品信息,可通过官网联系 Infineon Technologies 官方渠道。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 待机功耗过高 | 检查是否启用了主动突发模式并调整参数。 |
    | 过温保护触发 | 确保散热良好,并检查系统是否有过热情况。 |
    | 输出电压不稳定 | 调整反馈网络参数,确保反馈信号正确。 |

    总结和推荐


    CoolSET®-F3R ICE3RBR4765JZ 是一款在多个方面表现出色的离线开关模式电源控制器。它的主要优点包括:
    - 高可靠性设计,适用于广泛的温度范围。
    - 低功耗模式,在轻载和无负载情况下表现优异。
    - 内置保护机制,确保系统的安全运行。
    - 高效的设计,减少了外部组件的使用,降低了成本。
    综上所述,推荐使用 CoolSET®-F3R ICE3RBR4765JZ 作为高性能、低成本的电源管理解决方案,特别适合用于需要高可靠性和低功耗的应用场合。

ICE3RBR4765JZXKLA1参数

参数
内部开关 Yes
输出电流 -
故障保护 开环,超温,过压,过载
击穿电压 650V
最小输出电压 -
开关频率 65KHz
拓扑 Flyback
最大输出电压 -
最大输入电压 25V
电压 - 电源(Vcc/Vdd) 10.5V~25V
功率 26W
最小输入电压 10.5V
占空比 75%
隔离 隔离
9.77mm(Max)
6.6mm(Max)
4.57mm(Max)+0.38(Min)
通用封装 DIP-7
安装方式 通孔安装
零件状态 在售
包装方式 管装

ICE3RBR4765JZXKLA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

ICE3RBR4765JZXKLA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES AC-DC稳压器 INFINEON TECHNOLOGIES ICE3RBR4765JZXKLA1 ICE3RBR4765JZXKLA1数据手册

ICE3RBR4765JZXKLA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.7549 ¥ 6.4958
300+ $ 0.748 ¥ 6.4373
500+ $ 0.741 ¥ 6.3788
1000+ $ 0.7203 ¥ 6.0861
5000+ $ 0.7203 ¥ 6.0861
库存: 189668
起订量: 154 增量: 1
交货地:
最小起订量为:100
合计: ¥ 649.58
