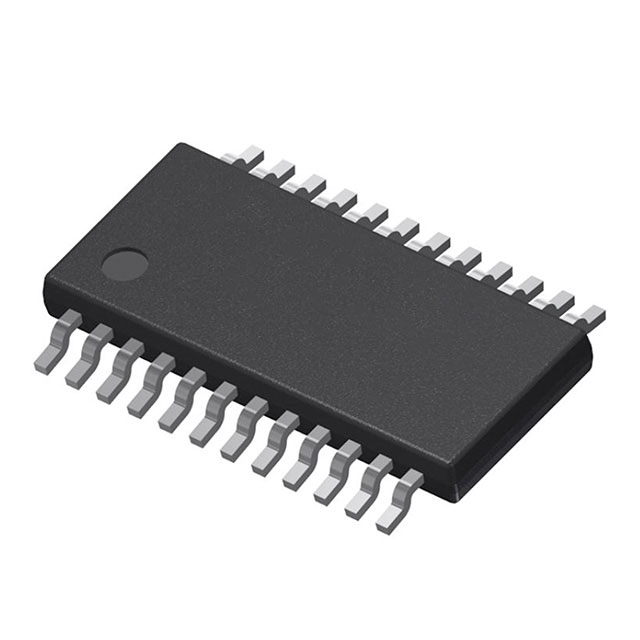

BTS722204ESEXUMA1

产品分类: LED驱动器
产品描述: Infineon 高侧开关电源管理芯片, 28 V电源, 5输出
供应商型号: 3267692
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES LED驱动器 BTS722204ESEXUMA1

BTS722204ESEXUMA1概述

    BTS72220-4ESE: SPI Power Controller 技术手册解析

    1. 产品简介


    产品类型: BTS72220-4ESE 是一款集成保护和诊断功能的高压侧开关(High-Side Switch),属于 SPOC™+2 家族成员之一。它通过一个简单的 SPI 接口提供控制能力,可以用于各种负载类型,包括电阻、电感和电容负载。
    主要功能:
    - 高压侧开关:具有嵌入式保护机制。
    - 多通道操作:支持四个通道,每个通道都可以独立进行控制和诊断。
    - 拓扑链支持:能够形成 SPI 串接拓扑,以实现多设备协同工作。
    - 温度保护:内置绝对和动态温度限制功能,并带有可编程重启控制。
    - 过流保护:具备可编程过流保护功能。
    - 开路检测:能够在开路状态进行检测并反馈诊断信息。
    - 负载电流检测:利用外部组件进行负载电流检测,确保系统稳定运行。
    应用领域:
    - 适用于电动车辆(EV)和混合动力车辆(HEV)中的电池管理系统(BMS)。
    - 作为机电继电器、保险丝和分立电路的替代品,用于驱动负载,例如灯具、风扇和电机等。
    - 具备逆向极性保护,可用于需要反接保护的应用场合。

    2. 技术参数


    | 参数 | 符号 | 值 | 单位 | 备注 |

    | 最低工作电压(启动) | VS(OP) | 4.1 | V
    | 最低工作电压(启动前) | VS(UV) | 3.1 | V
    | 最大工作电压 | VS | 28 | V
    | 数字供电电压 | VDD | 3.3 或 5.0 | V | 支持 3.3V 和 5V |
    | 最大工作电流(活动状态) | IGND(ACTIVE) | 7 | mA
    | 最小导通电阻(TJ=150°C) | RDS(ON)150 | 9 mΩ 通道 0 和 3 |
    | 最小导通电阻(TJ=150°C) | RDS(ON)150 | 22 mΩ 通道 1 和 2 |
    | 最大负载电流(TA=85°C) | IL(NOM) | 7 A 通道 0 和 3 |
    | 最大负载电流(TA=85°C) | IL(NOM) | 4 A 通道 1 和 2 |
    | 最高 SPI 时钟频率 | fSCLK(max)| 5 | MHz

    3. 产品特点和优势


    特点:
    - 智能诊断和保护功能:内置多种保护功能,如温度限制、过流保护、欠压保护和过压保护等,可有效防止电路故障。
    - 多重功能集成:集成了高侧开关、电流监测、诊断功能及 SPI 控制接口,减少了外部组件的数量,简化了设计。
    - 灵活的控制方式:支持 SPI 接口,可通过软件配置通道控制状态,同时支持硬件控制输入信号。
    - 低功耗和高效率:在待机模式下具有非常低的静态电流消耗,适用于对功耗要求高的应用。
    优势:
    - 高可靠性:通过 AEC-Q100 等标准认证,保证了在恶劣环境下仍能保持高性能。
    - 增强的功能安全:支持多种保护机制和自检功能,确保系统即使在故障情况下也能维持基本功能。
    - 高集成度:减少外部电路的设计复杂度,降低总体成本,缩短开发周期。

    4. 应用案例和使用建议


    应用案例:
    BTS72220-4ESE 可广泛应用于电动汽车(EV)、混合动力汽车(HEV)以及工业自动化等领域,尤其适用于需要对负载进行精确控制和保护的场合。
    使用建议:
    - 在实际应用中,应根据具体的负载需求选择合适的通道配置,以确保最佳的性能和稳定性。
    - 为提高系统的鲁棒性,建议在电路板设计时增加散热措施,例如采用大面积的铜层和热阻较低的 PCB 设计,以帮助散热。
    - 对于具有高瞬态电流的负载,建议在电源端增加滤波电容,以减小电源波动的影响。

    5. 兼容性和支持


    - 兼容性:BTS72220-4ESE 的 SPI 接口与常见的微控制器兼容,方便集成到现有的系统中。
    - 支持:Infineon 提供详细的技术文档和软件工具支持,包括 SPI 通信协议规范和应用示例代码,有助于用户快速上手和应用开发。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | SPI 通信不稳定 | 检查 SPI 时序设置,确保符合规范;检查信号线屏蔽和接地情况。 |
    | 负载电流超出额定值 | 检查负载连接是否正确;重新配置电流保护阈值。 |
    | 设备温度过高 | 检查散热措施是否到位;确认散热路径畅通无阻。 |
    | 设备无法进入休眠模式 | 检查休眠相关寄存器设置;确认电源供应正常。 |

    7. 总结和推荐


    综合评估:
    BTS72220-4ESE 是一款高度集成的 SPI Power Controller,具备强大的保护和诊断功能。它非常适合用于电动汽车、混合动力汽车和其他需要高可靠性和高集成度的场合。其高集成度、灵活的控制方式和丰富的保护功能使其在市场上具有很强的竞争力。
    推荐使用:
    强烈推荐在需要高可靠性和高效能控制的应用场合使用 BTS72220-4ESE。对于追求低成本、高集成度和快速开发的工程师来说,这款芯片无疑是理想的选择。

BTS722204ESEXUMA1参数

参数
效率 -
最小输出电压 -
最大输出电压 -
最小输入电压 -
功率 -
输出数量 4
输出电流 -
最大输入电压 -
拓扑 高侧
调光方式 No
通用封装 TSSOP-24-150MIL
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
