IM393M6FXKLA1

产品分类: 其他驱动器
产品描述: 英飞凌 交流电动机智能电源模块, 最大输出10A, SIP封装
供应商型号: CY-IM393M6FXKLA1
供应商: Avnet
标准整包数: 1

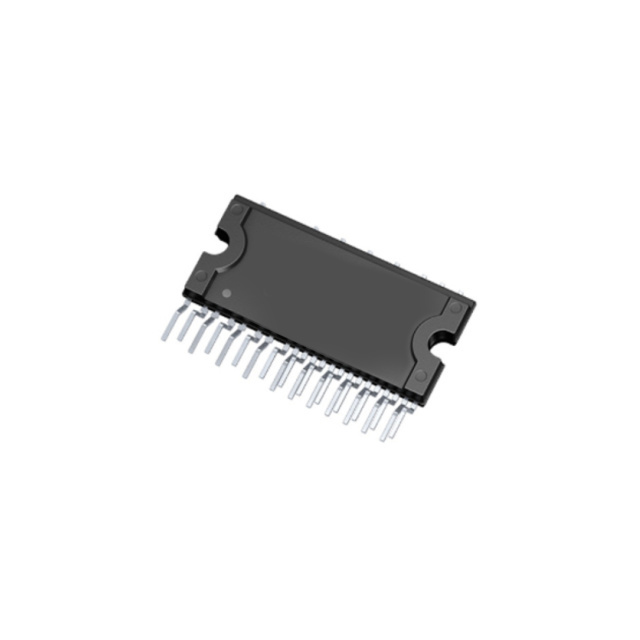

INFINEON TECHNOLOGIES 其他驱动器 IM393M6FXKLA1

IM393M6FXKLA1概述


    产品简介


    IM393-M6F是一款由英飞凌(Infineon)生产的CIPOS™ Tiny智能功率模块(IPM),具有600V的额定电压和10A的电流容量。它主要用于高效节能的风扇和泵类家电电机驱动应用。该模块集成了低VCE(on)沟槽型IGBT技术和高性能的三相高压高速驱动器(兼容3.3V控制器输出),以实现最佳的导通损耗和开关损耗之间的平衡。此外,IM393-M6F还集成了过流保护和温度监测功能,确保设备在极端条件下的安全运行。

    技术参数


    - 阻断电压:VCES(IGBT、二极管、HVIC)可达600V。
    - DC链路供电电压:P-N之间最高可达450V,瞬态耐受电压为500V。
    - 输出电流:峰值电流为±15A,持续时间小于1ms。
    - 单个IGBT热阻:低侧V相单个IGBT热阻介于5.3°C/W到6.1°C/W之间。
    - 工作温度范围:操作结温TJ为-40°C至150°C,存储温度TSTG为-40°C至125°C。
    - 逻辑电源电压:VDD为-0.3V至20V。
    - 高侧浮动供电电压:VBS(U,V,W)为-0.3V至20V。

    产品特点和优势


    - 集成门极驱动器:具备自举功能,简化电路设计。
    - 内置温度监测:确保电机驱动系统的可靠运行。
    - 过电流保护输入:提供保护关机引脚,避免过流导致的损坏。
    - 低VCE(on)沟槽IGBT技术:结合高效率和低功耗。
    - 低导通压降:最小死时间和交叉传导预防逻辑,提高系统可靠性。
    - 隔离特性:具有2000VRMS的隔离耐压和CTI>600的比较跟踪指数,符合UL认证标准。

    应用案例和使用建议


    IM393-M6F适用于多种家用电器电机驱动,如洗衣机、空调、冰箱、风扇和洗碗机等。典型应用电路如下图所示:
    ![](https://example.com/IM393-M6FApplicationSchematic.png)
    建议使用中注意以下几点:
    - 使用RC滤波器减少输入信号噪声。
    - 确保电容靠近相应端子以减少杂散电感。
    - 尽量减小连接面积,以降低干扰。

    兼容性和支持


    IM393-M6F模块支持各种低压控制应用,并与3.3V控制器兼容。英飞凌提供全面的技术支持和售后服务,确保用户在使用过程中获得最大效益。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查电源电压是否达到启动阈值(VDDUV+ ≥ 10.4V) |
    | 过电流事件 | 适当调整RC滤波器参数,确保VDD电压在稳定范围内 |

    总结和推荐


    IM393-M6F作为一款高度集成的智能功率模块,在家电电机驱动应用中表现卓越。它不仅提供了可靠的保护机制,还具备优异的电气性能。我们强烈推荐使用此产品,特别是在要求高能效和紧凑设计的应用场景中。
    如需进一步了解详细信息或技术支持,请联系当地英飞凌办事处。

IM393M6FXKLA1参数

参数
驱动数量 -
拓扑 -
通用封装 SIP-34
安装方式 通孔安装
零件状态 最后售卖
包装方式 散装,管装

IM393M6FXKLA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IM393M6FXKLA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他驱动器 INFINEON TECHNOLOGIES IM393M6FXKLA1 IM393M6FXKLA1数据手册

IM393M6FXKLA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.8392 ¥ 63.5044
25+ $ 7.5153 ¥ 62.4095
50+ $ 7.1914 ¥ 61.3146
100+ $ 7.0618 ¥ 60.7671
300+ $ 6.997 ¥ 60.2197
500+ $ 6.9322 ¥ 59.6722
1000+ $ 6.7379 ¥ 56.935
5000+ $ 6.7379 ¥ 56.935
库存: 52
起订量: 16 增量: 1
交货地:
最小起订量为:1
合计: ¥ 63.5
直接购买
加入购物车
