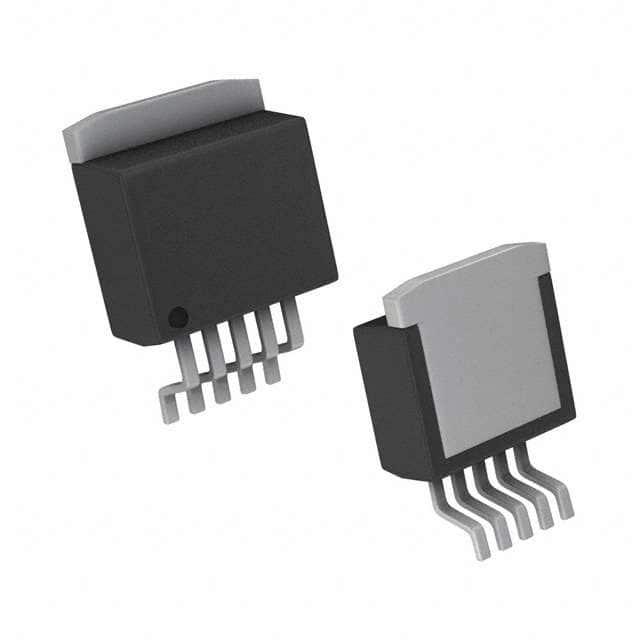

TLE4276GVATMA3

产品分类: LDO稳压器
产品描述: 54dB(100Hz) 200μA 正极 Adjustable 400mA 1 2.5V 4.5V 20V 40V 500mV@ 250mA 35mV 25mV TO-263-6 贴片安装,黏合安装
供应商型号: 3889224
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES LDO稳压器 TLE4276GVATMA3

TLE4276GVATMA3概述


    产品简介


    TLE4276低降压电压调节器是一款旨在满足汽车电子应用需求的高效能电压调节器。它提供了固定输出电压(如5V)和可调输出电压选项,最大输出电流可达400mA。这款调节器具有低降压特性、禁用输入、非常低的电流消耗、短路保护和极性反转保护等功能。其设计符合绿色环保标准,通过了AEC-Q100/101认证,适用于广泛的工业及汽车应用。

    技术参数


    - 输出电压:5V(固定),或可调至2.5V至20V
    - 输出电压精度:≤ ±4%
    - 最大输出电流:400mA
    - 降压特性:VDR ≤ 500mV(典型值)
    - 温度范围:-40°C至150°C
    - 工作电压范围:VQ + 0.5V 至 40V(固定电压)
    - 存储温度范围:-50°C至150°C
    - 引脚配置:
    - 引脚1:输入端
    - 引脚2:禁用端
    - 引脚3:接地端
    - 引脚4:未连接
    - 引脚5:输出端
    - 引脚6:散热片

    产品特点和优势


    1. 多样的输出选项:提供固定5V和可调输出电压两种版本,满足不同应用需求。
    2. 低功耗:内置的禁用功能使得静态电流消耗低于10µA,特别适合电池供电的应用。
    3. 强大的保护机制:具备短路保护、过温保护和反向极性保护功能,确保系统安全可靠。
    4. 环境友好:通过RoHS认证,采用无铅工艺,绿色环保。
    5. 认证标准:AEC-Q100/101认证确保其适用于汽车级应用,可靠性高。

    应用案例和使用建议


    应用案例
    1. 车载娱乐系统:调节器为车载音响和其他电子设备提供稳定的电源。
    2. 传感器模块:用于调节传感器所需的不同电压等级。
    3. 电源管理单元:在多电压系统中,作为稳压模块以确保设备正常运行。
    使用建议
    - 在使用调节器时,确保输入电容和输出电容符合推荐值(≥22µF,ESR≤3Ω),以保证系统的稳定性和效率。
    - 适当选择外部电阻(R2<50kΩ),以避免由泄漏电流引起的误差。
    - 定期检查和测试调节器的工作状态,确保其长期稳定运行。

    兼容性和支持


    - 兼容性:TLE4276系列适用于多种封装类型(如PG-TO220-5、PG-TO263-5、PG-TO252-5),易于集成到现有电路板中。
    - 支持:厂商提供详尽的技术文档和支持服务,帮助用户快速解决问题并获得最佳应用效果。如有疑问,可通过技术支持邮箱erratum@infineon.com获取进一步的帮助。

    常见问题与解决方案


    1. 问:如何选择合适的输出电压?
    - 答:对于可调版本,根据应用需求选择适当的R1和R2阻值,并参考公式(3.1)和(3.2)计算输出电压。
    2. 问:如何实现低电流消耗?
    - 答:利用禁用端(INH)功能,当不需要输出电压时将输入电压拉低,此时静态电流消耗将低于10µA。
    3. 问:如何检测系统稳定性?
    - 答:通过观察负载电流和输入电压的变化,确保输出电压的稳定性和线性度在规定的范围内。

    总结和推荐


    TLE4276低降压电压调节器凭借其优异的性能、多重保护功能以及广泛的适用范围,在工业和汽车应用中表现卓越。它不仅具有高可靠性,还提供了灵活的输出选择和简便的使用方法。因此,我们强烈推荐将其用于需要稳定电源供应的应用场景。

TLE4276GVATMA3参数

参数
输出电流 400mA
最大输出电压 20V
线路调节 25mV
Iq-静态电流 200μA
极性 正极
负载调节 35mV
输出类型 Adjustable
最大输入电压 40V
最小输出电压 2.5V
最小输入电压 4.5V
纹波抑制-PSRR 54dB(100Hz)
稳压器数量 1
最大压差@电流 500mV@ 250mA
通用封装 TO-263-6
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TLE4276GVATMA3厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

TLE4276GVATMA3数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES LDO稳压器 INFINEON TECHNOLOGIES TLE4276GVATMA3 TLE4276GVATMA3数据手册

TLE4276GVATMA3封装设计

查看详情并下载
Symbol
Footprint
3D Model
