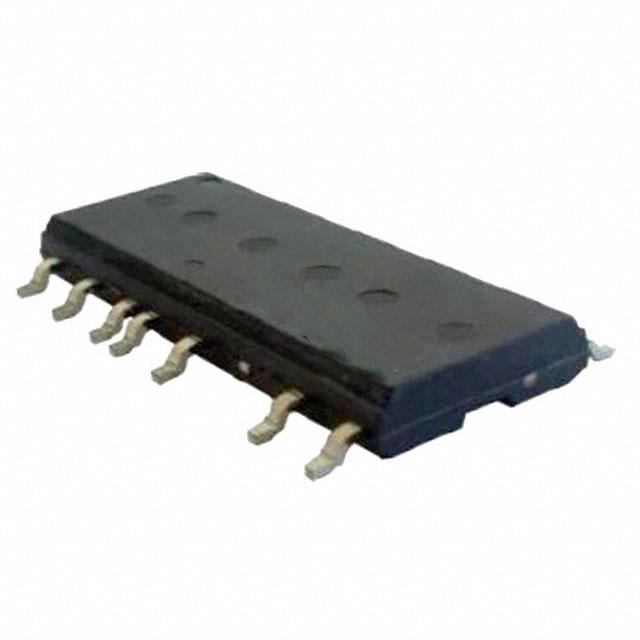

IRSM515-024PA

产品分类: 其他驱动器
产品描述: 半桥(3) SOP-23 贴片安装 29mm(长度)*12mm(宽度)
供应商型号: IRSM515-024PA
供应商: 国内现货
标准整包数: 1
INFINEON TECHNOLOGIES 其他驱动器 IRSM515-024PA

IRSM515-024PA概述


    产品简介


    IRSM505-024 和 IRSM515-024 系列集成电源模块(IPM) 是专为小型家电电机驱动应用设计的产品。这些IPM整合了低RDS(on) 沟槽式FREDFET技术和行业标杆的半桥高压、坚固耐用的驱动器,适用于节能风扇和泵等应用。IRSM505-024还包含温度反馈功能,而IRSM515-024则不包含这一功能。

    技术参数


    主要技术参数:
    - 工作电压:250V
    - RDS(on):最大值2.3Ω (25°C)
    - 最大输出电流:1.6A (DC),7A (脉冲)
    - 最大功耗:每MOSFET 13W
    - 绝缘电压:1900VRMS (1分钟)
    - 工作温度范围:-40°C 到 150°C
    - 存储温度范围:-40°C 到 150°C
    - 逻辑输入电压范围:COM-0.3V 至 VCC+0.3V

    产品特点和优势


    独特功能:
    - 集成的自举功能
    - 高低压侧驱动器集成
    - 低导通电阻(最大2.3Ω)
    - 匹配的传播延迟
    - 温度反馈(仅IRSM505-024)
    市场优势:
    - 适用于节能电机驱动应用
    - 具备低EMI特性
    - 高温稳定性(最高可达150°C)
    - 通过RoHS认证并得到UL认证

    应用案例和使用建议


    应用案例:
    - 节能风扇
    - 泵类设备
    - 小型家用电器
    使用建议:
    - 确保在适当的温度范围内操作以防止过热
    - 使用外部电阻网络来监测NTC的温度
    - 在高温环境中,应注意适当散热以避免过热损坏

    兼容性和支持


    兼容性:
    - 该系列IPM可以与多种电路板设计兼容,确保广泛的适用性
    - 带有多个引脚配置选项,以适应不同的应用场景
    支持:
    - Infineon提供了详尽的技术文档和参考设计支持
    - 通过官方网站获取更多技术支持和更新信息

    常见问题与解决方案


    常见问题及解决方案:
    - 问题:温度过高导致故障。
    - 解决办法: 使用外部冷却措施如散热片,并注意外部环境温度。
    - 问题:无法启动。
    - 解决办法: 检查电源电压是否在规定范围内,检查连接线是否正确无误。
    - 问题:电机运行不稳定。
    - 解决办法: 检查电机负载是否过大,确保电机的负载在合理范围内。

    总结和推荐


    综合评估:
    - IRSM505-024和IRSM515-024系列集成电源模块在小型家电电机驱动应用中表现出色。IRSM505-024额外具备温度反馈功能,这使其在某些特定场合更具竞争力。
    - 通过严格的测试和验证,这些模块具备良好的稳定性和可靠性。
    - 产品符合环保标准,并通过UL认证,展示了卓越的质量保障。
    推荐:
    - 对于需要高效节能且在恶劣环境下工作的电机驱动应用,强烈推荐使用IRSM505-024。
    - 对于不需要温度反馈功能的用户,可以选择IRSM515-024,以获得更经济的选择。
    总的来说,这些集成电源模块不仅具备出色的性能,而且易于集成到各种设备中,是小型家电电机驱动领域的理想选择。

IRSM515-024PA参数

参数
拓扑 半桥(3)
驱动数量 -
长*宽*高 29mm(长度)*12mm(宽度)
通用封装 SOP-23
安装方式 贴片安装
零件状态 停产
包装方式 散装,管装

IRSM515-024PA厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRSM515-024PA数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他驱动器 INFINEON TECHNOLOGIES IRSM515-024PA IRSM515-024PA数据手册

IRSM515-024PA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 69.9775
6+ ¥ 67.5435
7+ ¥ 66.3265
9+ ¥ 65.718
库存: 9
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 349.88
