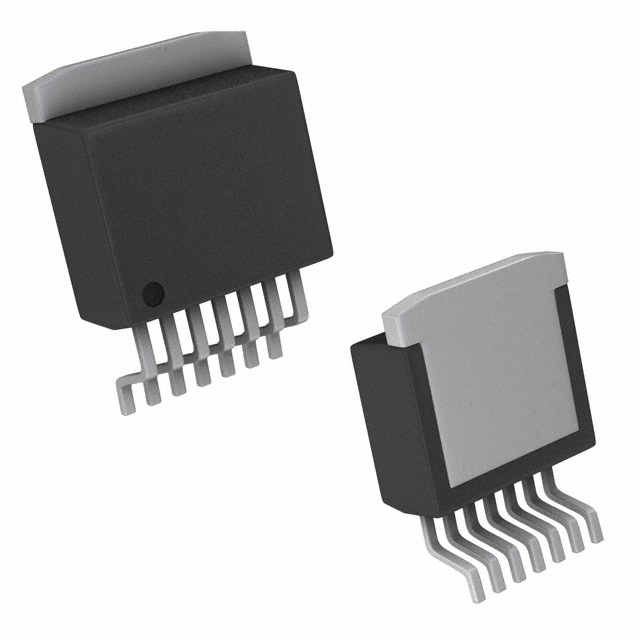

BTS500551TMCATMA1

产品分类: 其他驱动器
产品描述: Infineon 高侧开关电源芯片, 单通道, 34 V电源, 4输出
供应商型号: UA-BTS500551TMCATMA1
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 其他驱动器 BTS500551TMCATMA1

BTS500551TMCATMA1概述

    BTS50055-1TMC 智能高侧大电流功率开关

    产品简介


    BTS50055-1TMC 是由 Infineon Technologies AG 生产的一款智能高侧大电流功率开关。它是一款N沟道垂直功率场效应晶体管(FET),集成了充电泵、电流控制输入及负载电流感应诊断反馈。这款产品采用 Smart SIPMOS™ 芯片封装技术,内置多种保护功能,适用于广泛的工业和汽车应用。

    技术参数


    - 操作电压范围:\( V{bb} \)(开启)5.0 - 34 V
    - 导通电阻 \( R{ON} \):6.0 mΩ
    - 额定负载电流 \( I{L(nom)} \):17 A
    - 负载电流(ISO) \( I{L(ISO)} \):70 A
    - 短路电流限制 \( I{L(SC)} \):130 A
    - 电流感测比 \( \frac{IL}{I{IS}} \):14,000
    - 封装类型:PG-TO220-7-4
    - 工作温度范围:-40°C 至 +150°C
    - 储存温度范围:-55°C 至 +150°C
    - 最大功率耗散(DC):170 W

    产品特点和优势


    1. 逆向电池保护:通过自启动功率MOSFET实现,提供反接保护。
    2. 过载保护:具备电流限制和短路保护功能。
    3. 过温保护:集成温度传感器提供热保护功能。
    4. 过压保护:包含负载突降保护。
    5. 负电压钳位:输出端负电压的钳位功能。
    6. 快速去能:适用于电感负载,确保安全可靠。
    7. 低阻逆向电流操作:具有低阻抗的逆向电流模式。
    8. 故障诊断反馈:通过负载电流感应实现故障检测。
    9. 开路负载检测:通过电流感应进行开路检测。
    10. 无Vbb损失保护:确保电路稳定运行。
    11. 静电放电保护:具备ESD防护。
    12. 环保绿色产品:符合RoHS标准。
    13. 车规级认证:通过AEC认证,适用于汽车电子。

    应用案例和使用建议


    BTS50055-1TMC 主要用于具有高浪涌电流的负载,如灯泡和电机。在实际应用中,建议将1、2、6、7引脚短接,尤其是在大电流应用中。此外,在处理电感负载断电时,建议外接二极管以提高可靠性。例如,可以在电感负载上加一个额外的二极管以提升系统的鲁棒性。

    兼容性和支持


    - 兼容性:可以轻松并联多个设备以增加负载电流能力。
    - 支持与维护:厂商提供了详细的文档和指导,以确保产品安装和维护过程的顺利进行。

    常见问题与解决方案


    - 问题:设备无法正常工作,怀疑是短路引起的。
    - 解决方案:检查电路是否有短路现象,并确认过温保护功能是否触发。
    - 问题:设备在高电流应用中表现不佳。
    - 解决方案:确认所有输出引脚(1、2、6、7)已正确短接,并且供电电压(Vbb)在规定范围内。
    - 问题:设备在高逆向电池电压情况下工作异常。
    - 解决方案:建议使用额外的二极管来增强反向电池保护功能。

    总结和推荐


    BTS50055-1TMC 是一款高度集成的智能功率开关,具备全面的保护功能和出色的性能。它特别适合于需要大电流和高可靠性的应用场合,例如汽车和工业控制系统。鉴于其优秀的特性和广泛的适用范围,我们强烈推荐将其应用于各种高要求的电路设计中。

BTS500551TMCATMA1参数

参数
拓扑 高端
驱动数量 -
长*宽*高 10mm*9.25mm*4.4mm
通用封装 TO-220
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BTS500551TMCATMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BTS500551TMCATMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他驱动器 INFINEON TECHNOLOGIES BTS500551TMCATMA1 BTS500551TMCATMA1数据手册

BTS500551TMCATMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.075 ¥ 34.1485
101+ $ 4.05 ¥ 33.939
402+ $ 3.975 ¥ 33.3105
795+ $ 3.8375 ¥ 32.1583
库存: 460
起订量: 31 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.14
直接购买
加入购物车
