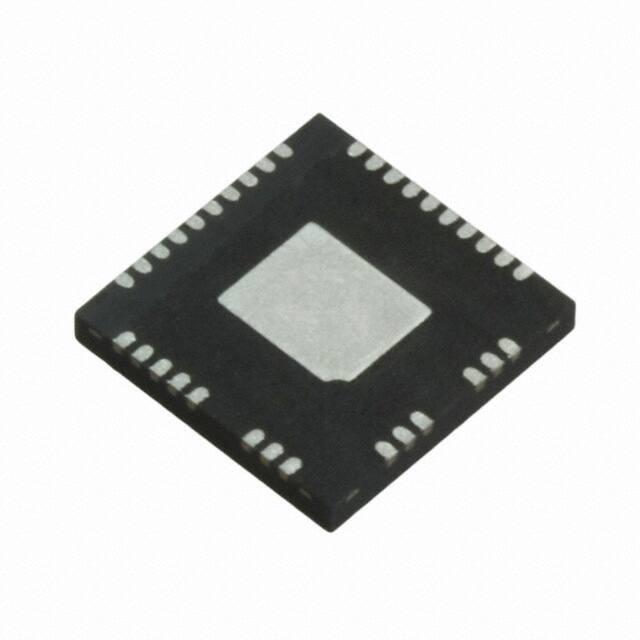

IRS2336DMTRPBF

产品分类: 栅极电源驱动器
产品描述: 125ns 6 10V 750ns 20V 800mV,2.5V Inverting IGBT,MOSFET,N沟道 50ns 半桥 200mA,350mA 3-Phase MLPQ-48 贴片安装,黏合安装 7mm*7mm*880μm
供应商型号: IRS2336DMTRPBF
供应商: 国内现货
标准整包数: 10
INFINEON TECHNOLOGIES 栅极电源驱动器 IRS2336DMTRPBF

IRS2336DMTRPBF概述

    高压三相门驱动集成电路 IRS2336(D)

    产品简介


    IRS2336(D) 是一款高电压、高速功率MOSFET和IGBT门驱动集成电路,专为三相应用设计。它具有三个高侧和低侧参考输出通道,能够驱动多达六个功率器件,如IGBT和MOSFET。其主要特点包括集成的自举功能、过电流保护、温度关断输入等,使其广泛应用于各种电机驱动系统中。

    技术参数


    - 驱动能力: 最多可驱动六个IGBT/MOSFET功率器件。
    - 电源电压: 每个通道提供高达20V的门驱动电压。
    - 自举功能: 集成了自举二极管功能,减少了外部组件数量和PCB面积。
    - 电气特性:
    - 输出高电平电压:10V至20V
    - 输出低电平电流:200mA(输出高)与350mA(输出低)
    - 传播延迟:530ns
    - 死时间:275ns
    - 工作环境: 工作温度范围为-40°C至125°C。

    产品特点和优势


    IRS2336(D)系列产品的独特之处在于其紧凑的设计和高效能。它具有高脉冲电流缓冲级,可以最小化驱动交叉传导,保证系统的稳定性和可靠性。此外,该器件还具有先进的输入滤波功能,能够提高系统响应速度和精度。对于需要高频率应用的设计,该器件提供了匹配的传播延迟,简化了高频应用中的使用。

    应用案例和使用建议


    - 应用领域: 适用于家用电器电机驱动、伺服驱动、微型逆变器驱动以及通用三相逆变器等。
    - 使用建议: 在设计中需考虑合适的RC网络用于故障清除延时(tFLTCLR),以确保系统在故障发生后能快速恢复。此外,对于高侧驱动,应选择适当的自举二极管来增强系统性能。

    兼容性和支持


    该器件采用标准CMOS或LSTTL逻辑输入兼容性,支持3.3V逻辑输入,提高了其与各种控制器的兼容性。制造商提供详细的技术支持和维护服务,确保用户能够充分利用其特性并解决可能遇到的问题。

    常见问题与解决方案


    - 问题: 过电流导致系统故障。
    - 解决方案: 使用外部电流检测电阻和故障信号指示,及时触发过电流保护。
    - 问题: 故障清除延迟设置不当。
    - 解决方案: 通过调整RC网络参数(RC),确保故障清除延时(tFLTCLR)满足需求。

    总结和推荐


    综上所述,IRS2336(D) 系列产品凭借其高效、可靠的特性,在多种电力驱动系统中表现出色。对于需要高性能驱动的系统,如家用电器、伺服驱动和微型逆变器等,推荐使用该系列器件。不过,对于新设计,建议采用推荐的新系列IR2136(S)(J)PBF或6EDL04I06NT。
    这款器件不仅在技术参数和性能方面领先于同类产品,而且其广泛的兼容性和支持服务也为其市场竞争力提供了保障。因此,无论是在研发还是生产阶段,IRS2336(D)都是值得信赖的选择。

IRS2336DMTRPBF参数

参数
最大传播延迟时间 750ns
最小工作供电电压 10V
驱动数量 6
逻辑电压 - VIL,VIH 800mV,2.5V
上升时间 125ns
输入类型 Inverting
最大高压侧电压-自举 600V
驱动配置 半桥
最大工作供电电压 20V
下降时间 50ns
电流 - 峰值输出(灌入,拉出) 200mA,350mA
通道类型 3-Phase
栅极类型 IGBT,MOSFET,N沟道
长*宽*高 7mm*7mm*880μm
通用封装 MLPQ-48
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

IRS2336DMTRPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRS2336DMTRPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 栅极电源驱动器 INFINEON TECHNOLOGIES IRS2336DMTRPBF IRS2336DMTRPBF数据手册

IRS2336DMTRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
