首页  >  产品百科  >  ICE2QR0665Z

ICE2QR0665Z

产品分类: AC-DC稳压器
产品描述: 10.5V~25V Flyback 52KHz 79W 2.5A 10.5V 650V 24V 隔离 Yes UVLO,开环,超温,过压,过载 50% 650V PDIP-7 通孔安装
供应商型号: 726-ICE2QR0665Z
供应商: Mouser
标准整包数: 1
INFINEON TECHNOLOGIES AC-DC稳压器 ICE2QR0665Z

ICE2QR0665Z概述

    CoolSET®- Q1 ICE2QR0665Z: 高效集成电源控制器

    1. 产品简介


    CoolSET®- Q1 ICE2QR0665Z 是一款针对离线开关模式电源(SMPS)应用的集成电源控制器。它采用了先进的BiCMOS技术,并集成了650V CoolMOS®晶体管和启动单元。这一系列控制器特别适用于LCD显示器、DVD R/W、蓝光DVD播放机、机顶盒等家用和工业电子设备中。

    2. 技术参数


    - 输入电压范围:85 ~ 265 VAC
    - 集成组件:650V CoolMOS®晶体管
    - 最大输出功率:79W
    - 最大输入功率:45W(计算的最大输入功率,Ta=50°C, Ti=125°C,无铜散热)
    - 工作温度范围:可工作在较宽的温度范围内(最高可达125°C)

    3. 产品特点和优势


    - 准谐振操作:允许在低负载下运行,提升系统平均效率。
    - 主动突发模式:在待机模式下实现超低功耗(<100mW),且输出电压纹波小且可控。
    - 数字频率减少:随着负载降低,减少开关损耗。
    - 集成650V抗雪崩CoolMOS®晶体管和启动单元:提高了系统的可靠性。
    - 无铅电镀;符合RoHS标准:更环保的设计,更安全的产品。

    4. 应用案例和使用建议


    CoolSET®- Q1 ICE2QR0665Z 广泛应用于各种离线SMPS设计中。例如,在机顶盒、LCD显示器、DVD播放器等设备中作为核心控制器,能够显著提升系统的整体能效和稳定性。使用时建议充分考虑其工作环境的温度范围,并合理选择外部辅助元件以确保最佳性能。

    5. 兼容性和支持


    该产品与市面上常见的离线SMPS设计具有良好的兼容性,可广泛用于不同类型的电源系统中。此外,Infineon Technologies AG 提供了详细的技术文档和支持服务,帮助客户快速理解和部署该控制器。

    6. 常见问题与解决方案


    - 问题1:启动过程中VCC电压不稳定
    - 解决方法:确保外部电容值符合规格要求,并检查辅助绕组的连接是否正确。
    - 问题2:负载变化时系统效率下降
    - 解决方法:根据负载变化调整系统的工作点,利用其内置的数字频率减少功能,优化系统性能。
    - 问题3:过载保护功能失效
    - 解决方法:确认系统中用于检测电流的传感器正常工作,必要时调整传感器的设置。

    7. 总结和推荐


    总体而言,CoolSET®- Q1 ICE2QR0665Z 是一款高效、可靠的集成电源控制器,尤其适合应用于需要高能效和稳定性的离线SMPS系统中。它具备出色的能效表现和灵活的负载适应能力,因此值得推荐给那些寻求高性能、高可靠性的电源解决方案的设计师和工程师们。

ICE2QR0665Z参数

参数
内部开关 Yes
故障保护 UVLO,开环,超温,过压,过载
电压 - 电源(Vcc/Vdd) 10.5V~25V
最小输出电压 -
拓扑 Flyback
占空比 50%
最大输入电压 24V
最大输出电压 650V
隔离 隔离
开关频率 52KHz
功率 79W
最小输入电压 10.5V
击穿电压 650V
输出电流 2.5A

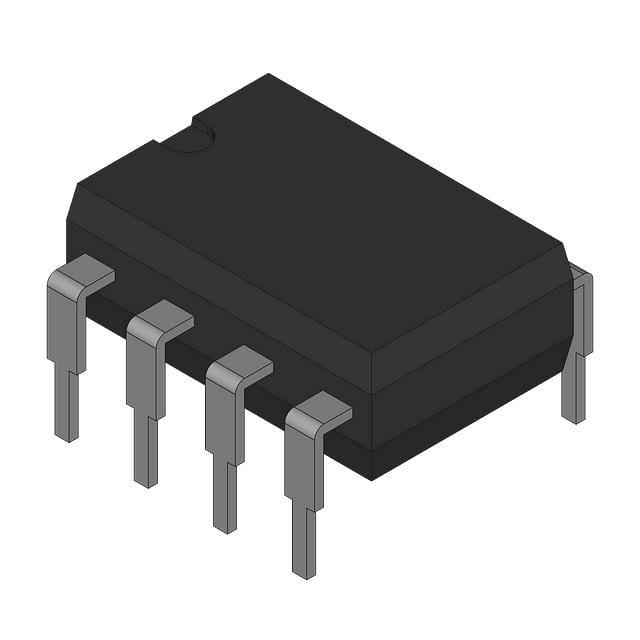

通用封装 PDIP-7
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

ICE2QR0665Z厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

ICE2QR0665Z数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES AC-DC稳压器 INFINEON TECHNOLOGIES ICE2QR0665Z ICE2QR0665Z数据手册

ICE2QR0665Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.4505 ¥ 37.6067
10+ $ 2.882 ¥ 24.3529
25+ $ 2.662 ¥ 22.4939
100+ $ 2.2788 ¥ 19.2559
250+ $ 2.1384 ¥ 18.0695
500+ $ 1.8684 ¥ 15.788
1000+ $ 1.5225 ¥ 12.8651
2000+ $ 1.386 ¥ 11.7117
4000+ $ 1.3335 ¥ 11.2681
库存: 3943
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.6
直接购买
加入购物车
