TLE8110EEXUMA2

产品分类: 其他驱动器
产品描述: 低端 SOP 贴片安装,黏合安装 12.8mm*7.6mm*2.45mm
供应商型号: 726-TLE8110EEXUMA2
供应商: Mouser
标准整包数: 1

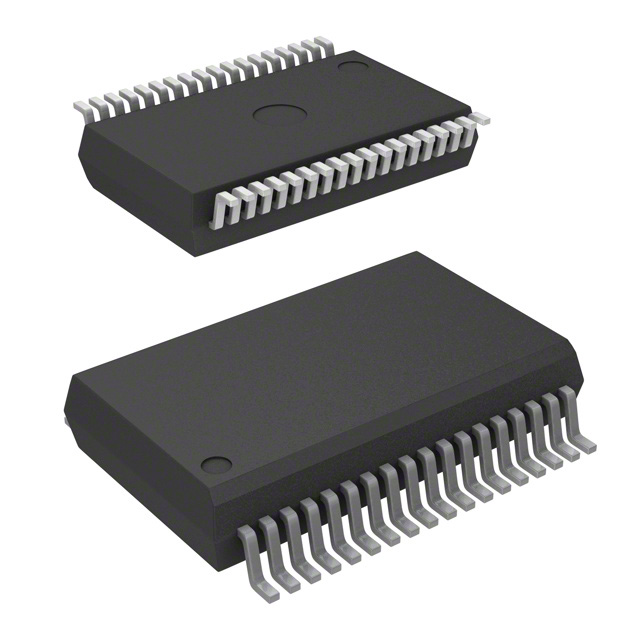

INFINEON TECHNOLOGIES 其他驱动器 TLE8110EEXUMA2

TLE8110EEXUMA2概述

    TLE 8110 EE Smart Multichannel Low Side Switch with Parallel Control and SPI Interface

    1. 产品简介


    TLE 8110 EE是一款多功能的低侧开关,专为汽车和工业系统设计。它提供10个低侧开关通道,支持脉冲宽度调制(PWM)控制,适用于驱动电磁阀、继电器和电阻负载。此外,该产品采用安全通信协议,确保高效的数据传输。TLE 8110 EE通过了AEC认证,符合RoHS标准,是一款环保且可靠的产品。

    2. 技术参数


    TLE 8110 EE的关键技术参数如下:
    - 模拟电源电压:\( V{DD} \) = 4.50 ~ 5.50 V
    - 数字电源电压:\( V{CC} \) = 3.00 ~ 5.50 V
    - 钳位电压:\( V{DS(CL)} \) (典型值) = 55 V
    - 通态电阻:
    - 通道1-4: \( R{ON1-4} \) (典型值) = 0.30 Ω
    - 通道5-6: \( R{ON5-6} \) (典型值) = 0.25 Ω
    - 通道7-10: \( R{ON7-10} \) (典型值) = 0.60 Ω
    - 额定输出电流:
    - 通道1-4: \( I{Dnom} \) = 1.50 A
    - 通道5-6: \( I{Dnom} \) = 1.70 A
    - 通道7-10: \( I{Dnom} \) = 0.75 A
    - 过载关断阈值:
    - 通道1-4: \( I{DSD(low)} \) = 2.60 A
    - 通道5-6: \( I{DSD(low)} \) = 3.70 A
    - 通道7-10: \( I{DSD(low)} \) = 1.70 A

    3. 产品特点和优势


    TLE 8110 EE具备多种先进特性:
    - 嵌入式保护功能:具备过压、过温、静电保护功能,确保系统的长期稳定运行。
    - 高效通信模式:紧凑控制模式(compactCONTROL),显著提高通信效率。
    - 3.3V和5V兼容:支持3.3V和5V微控制器I/O口,便于集成。
    - 并行控制能力:可通过并行输入针脚进行PWM控制,支持SPI接口,提供更高的灵活性。
    - 过载和过温保护:每个输出通道均具备过载和过温保护功能,确保安全可靠。

    4. 应用案例和使用建议


    TLE 8110 EE在多个应用场合中表现出色,例如发动机管理和动力传动系统。对于发动机管理系统,可以将多个通道并联使用,实现高效的动力控制。在使用过程中,应注意以下几点建议:
    - 在高电流负载下,适当调整电压和电流阈值以防止过载。
    - 定期检查诊断寄存器,确保及时发现并处理潜在故障。
    - 使用并行控制时,注意保持良好的热匹配,避免因温度差异导致性能下降。

    5. 兼容性和支持


    TLE 8110 EE具有广泛的兼容性,可与3.3V和5V微控制器I/O端口无缝对接。同时,设备提供详细的诊断功能,方便用户实时监控和调试。厂商提供了详尽的技术支持文档和在线服务,以帮助用户解决各种使用问题。

    6. 常见问题与解决方案


    常见的使用问题及其解决方案如下:
    - Q: 设备启动后无响应
    A: 检查供电电压是否正常,确认EN和RST引脚连接正确,尝试复位或重启设备。
    - Q: 输出电流超出额定值
    A: 调整控制信号,减少负载电流,检查并调整外部电路设置。
    - Q: 设备过温报警
    A: 确认散热设计合理,增加散热片或风扇,降低工作环境温度。

    7. 总结和推荐


    综上所述,TLE 8110 EE凭借其卓越的功能和广泛的应用场景,在汽车和工业控制系统中表现出色。它具备强大的保护功能和高效的通信能力,是值得推荐的高性能低侧开关产品。无论是在发动机管理还是动力传动系统中,TLE 8110 EE都能提供可靠的性能支持。

TLE8110EEXUMA2参数

参数
驱动数量 -
拓扑 低端
长*宽*高 12.8mm*7.6mm*2.45mm
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装

TLE8110EEXUMA2厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

TLE8110EEXUMA2数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他驱动器 INFINEON TECHNOLOGIES TLE8110EEXUMA2 TLE8110EEXUMA2数据手册

TLE8110EEXUMA2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.5465 ¥ 106.0179
10+ $ 9.273 ¥ 76.9322
25+ $ 8.6832 ¥ 73.373
100+ $ 7.5384 ¥ 63.6995
250+ $ 7.0035 ¥ 59.1796
500+ $ 6.384 ¥ 53.9448
1000+ $ 5.355 ¥ 45.2498
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 106.01
