TLE4274GV10ATMA2

产品分类: LDO稳压器
产品描述: 线性稳压芯片, 10 V输出, 400mA最大输出, 单路输出
供应商型号: 2584081
供应商: 海外现货
标准整包数: 2
INFINEON TECHNOLOGIES LDO稳压器 TLE4274GV10ATMA2

TLE4274GV10ATMA2概述

    TLE 4274 低电压调节器:详细介绍

    1. 产品简介


    TLE 4274 是一款适用于多种应用场合的低电压调节器,具有高度灵活性和广泛的应用范围。它主要用于汽车电子设备,可以提供稳定的输出电压。此系列产品包括V10(10V)、V50(5V)和V85(8.5V)三种输出电压版本,以满足不同需求。该产品采用多种封装形式,包括TO220、TO252和TO263,适用于不同的安装要求。

    2. 技术参数


    - 输出电压:V10为10V,V50为5V,V85为8.5V。
    - 输出电压精度:±4%。
    - 最大输出电流:400mA。
    - 工作电压范围:V10和V85的输入电压范围为10.5V至40V,V50的输入电压范围为5.5V至40V。
    - 结温范围:-40°C至150°C。
    - 短路保护:具备短路保护功能,防止过载和过热。

    3. 产品特点和优势


    - 高可靠性:短路保护和温度保护确保长期稳定运行。
    - 低功耗:非常低的静态电流消耗,适合电池供电设备。
    - 多封装选择:提供TO220、TO252和TO263三种封装形式,便于灵活集成。
    - 绿色环保:RoHS合规,符合全球环保标准。
    - AEC认证:适用于汽车电子领域。

    4. 应用案例和使用建议


    - 汽车电子:可作为车载电源管理系统的稳压器,确保各子系统供电稳定。
    - 工业控制:在需要精密电压调节的工业控制板上使用。
    - 消费电子:适用于需要低压输出的便携式设备。
    使用建议:
    - 在设计电路时,注意输入电容CI的阻尼电阻约为1Ω,有助于稳定系统。
    - 确保输出电容CQ大于等于22μF且ESR小于等于3Ω,以确保系统稳定性。

    5. 兼容性和支持


    - 兼容性:适用于各种电压和电流需求的电路设计。
    - 技术支持:提供详尽的技术文档和支持服务,确保用户能够顺利使用产品。

    6. 常见问题与解决方案


    - 问题:输出电压不稳定。
    - 解决方案:检查输入电容和输出电容是否符合规格,确保连接稳固。
    - 问题:无法达到最大输出电流。
    - 解决方案:确认负载条件是否合适,检查输入电压是否在额定范围内。

    7. 总结和推荐


    TLE 4274 凭借其稳定可靠的性能、广泛的适用范围和良好的兼容性,在众多应用场景中表现出色。特别是其适用于汽车电子领域的特性,使其在市场上具有较高的竞争力。我们强烈推荐该产品给对性能和可靠性有较高要求的用户,无论是应用于汽车电子还是其他行业。

TLE4274GV10ATMA2参数

参数
纹波抑制-PSRR 60dB(100Hz)
最大输入电压 40V
输出类型 Fixed
最小输入电压 -
线路调节 25mV
Iq-静态电流 220μA
最小输出电压 10V
负载调节 50 mV
最大压差@电流 500mV@ 250mA
稳压器数量 1
最大输出电压 10V
极性 正极
输出电流 400mA
长*宽*高 10mm*9.25mm*4.4mm

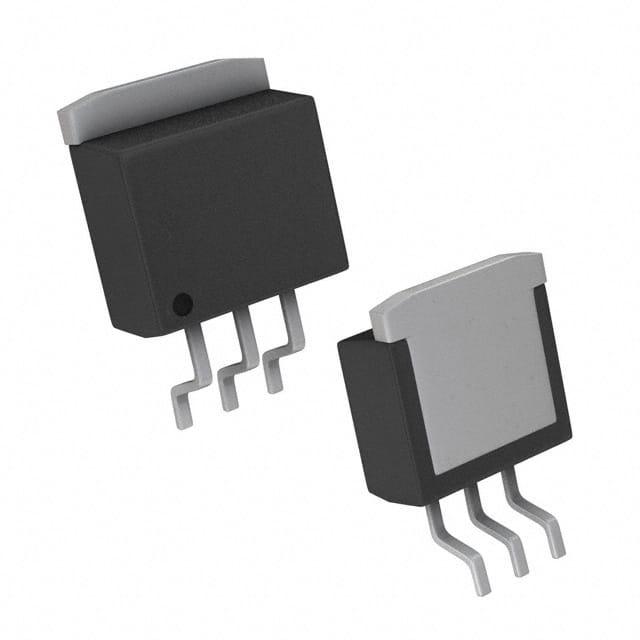

通用封装 TO-263
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

TLE4274GV10ATMA2厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

TLE4274GV10ATMA2数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES LDO稳压器 INFINEON TECHNOLOGIES TLE4274GV10ATMA2 TLE4274GV10ATMA2数据手册

TLE4274GV10ATMA2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 14.4075
10+ ¥ 9.9313
100+ ¥ 9.3401
250+ ¥ 7.8125
500+ ¥ 7.3292
库存: 927
起订量: 22 增量: 0
交货地:
最小起订量为:10
合计: ¥ 99.31
