PVN012ASPBF

产品分类: 固态继电器
产品描述: AC,DC 50mΩ 0V~20V 4A 1.2V(DC) 0V(DC)~20V(DC) DIP 贴片安装 8.63mm*6.47mm*3.42mm
供应商型号: 2762275
供应商: element14
标准整包数: 1

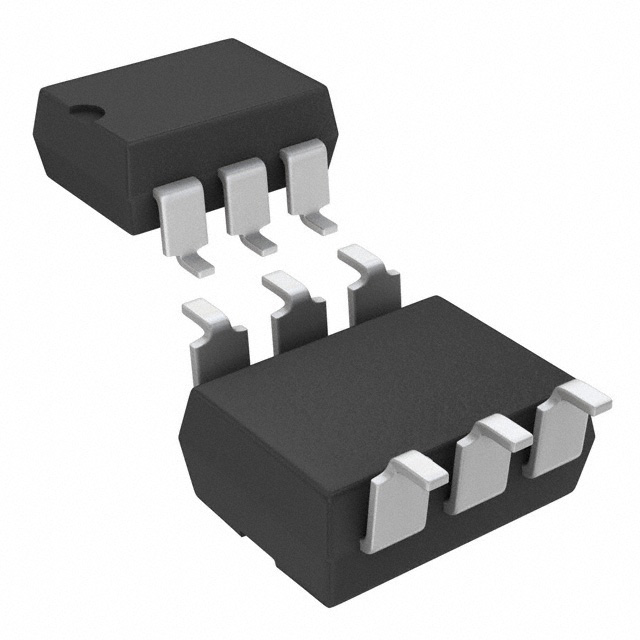

INFINEON TECHNOLOGIES 固态继电器 PVN012ASPBF

PVN012ASPBF概述

    PVN012A系列光电继电器的技术手册解析

    1. 产品简介


    PVN012A系列光电继电器是一款微型封装的单极、常开固体继电器,具有超低的导通电阻(50毫欧姆),远低于同等的干簧管继电器。这款继电器采用了由集成电路光生伏特效应发生器驱动的HEXFET®功率MOSFET输出开关,通过光隔离的方式控制输出开关。这一设计使得PVN012A系列光电继电器在使用寿命、敏感度、稳定导通电阻、小型化、抗磁性和耐用性等方面都超过了传统的电磁继电器,适用于高电流开关或低电平信号传输,且不会产生失真或电气噪声。

    2. 技术参数


    - 控制电流范围:5.0至25.0毫安
    - 最大反向电压:6.0伏
    - 输入-输出绝缘电阻:最低10^12欧姆
    - 输入-输出耐压:4000VRMS
    - 导通电阻(25℃):
    - A连接:50毫欧
    - B连接:25毫欧
    - C连接:15毫欧
    - 关断漏电流(25℃,±20VDC):最高1.0微安
    - 最大持续负载电流(40℃,10mA控制):
    - A连接:4.0安培(直流或交流)
    - B连接:4.5安培(直流)
    - C连接:6.0安培(直流)
    - 最大脉冲负载电流(25℃,10mA控制):
    - A连接:8.0安培(直流或交流)
    - B连接:9.0安培(直流)
    - C连接:15.0安培(直流)
    - 热阻(Tthja,结到环境):
    - A连接:85.1°C/W
    - B连接:122.9°C/W
    - C连接:89.7°C/W

    3. 产品特点和优势


    - 低导通电阻:PVN012A系列光电继电器具有极低的导通电阻,能够在不影响电流传输效率的前提下显著降低能耗。
    - 无触点设计:采用光隔离控制,消除了机械磨损和电弧放电的风险,延长了产品寿命。
    - 高可靠性:提供高电压和高电流的电气隔离,确保信号的准确传输和保护电子设备免受瞬态电压冲击。
    - 广泛的工作温度范围:可在-40°C到+85°C的温度范围内正常工作,适合各种恶劣环境下的应用。
    - 通过UL认证:符合国际安全标准,为用户提供可靠的安全保障。

    4. 应用案例和使用建议


    应用案例:
    - 便携式电子设备:适用于需要高效能开关的小型设备,如智能手机和平板电脑。
    - 计算机及外围设备:可以用于服务器和存储设备中的高速数据传输。
    - 音频设备:保证在音频信号传输过程中的稳定性和无损传输。
    - 电源供应和电力分配:在高压、大电流环境下,有效控制电源分配。
    - 仪器仪表:适用于医疗、科研等领域的精密测量设备。
    使用建议:
    - 电流限制:在控制电流方面,需确保不超过稳态电流的最大值(25毫安)以避免对内部LED造成损坏。
    - 散热管理:在高电流情况下,需要考虑良好的散热设计,以确保器件温度保持在安全范围内。
    - 环境适应性:在极端温度环境中使用时,注意环境条件的影响,并采取相应的保护措施。

    5. 兼容性和支持


    - 兼容性:PVN012A系列光电继电器可通过穿孔引脚或表面贴装(鸥翼引脚)安装,适用于不同的PCB布局需求。包装形式包括标准塑料运输管或带盘。
    - 支持与维护:制造商提供详尽的技术文档和支持服务,包括产品选型指南、应用笔记和技术咨询。

    6. 常见问题与解决方案


    - Q: 在高温条件下使用时,继电器是否会失效?
    - A: 不会。在-40°C到+85°C的宽温范围内,继电器仍能保持稳定的性能。
    - Q: 控制电流如何选择?
    - A: 控制电流应在5.0至25.0毫安之间选择,超过最大值可能导致LED损坏。
    - Q: 继电器能否承受高压环境?
    - A: 可以承受高达±20V的电压,确保电气隔离的安全性。

    7. 总结和推荐


    综上所述,PVN012A系列光电继电器以其卓越的性能和广泛的适用范围,在多个行业中展现出强大的竞争力。凭借其出色的导通电阻、无触点设计和高可靠性,非常适合需要精确信号控制的应用场合。考虑到其优良的性能表现和制造商提供的全方位支持,强烈推荐在各类电子设备中使用PVN012A系列光电继电器。

PVN012ASPBF参数

参数
输入电压 1.2V(DC)
控制电压 0V(DC)~20V(DC)
开关功能 -
最大导通电阻 50mΩ
负载电流额定值 4A
输出类型 AC,DC
负载电压 0V~20V
长*宽*高 8.63mm*6.47mm*3.42mm
通用封装 DIP
安装方式 贴片安装
零件状态 停产
包装方式 管装

PVN012ASPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

PVN012ASPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 固态继电器 INFINEON TECHNOLOGIES PVN012ASPBF PVN012ASPBF数据手册

PVN012ASPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
