XC2336B40F80LRABKXUMA1

产品分类: 微控制器(MCU)
产品描述: 3V~5.5V 80MHz 34KB FLASH 320KB I²S,POR,PWM,WDT 内部 38 CANbus,EBI,EMI,I2C,LINbus,SPI,SSC,UART,USART,USI A/D 9x10b 16bit,32bit C166SV2 LQFP-64 贴片安装,黏合安装
供应商型号: CY-XC2336B40F80LRABKXUMA1
供应商: Avnet
标准整包数: 1

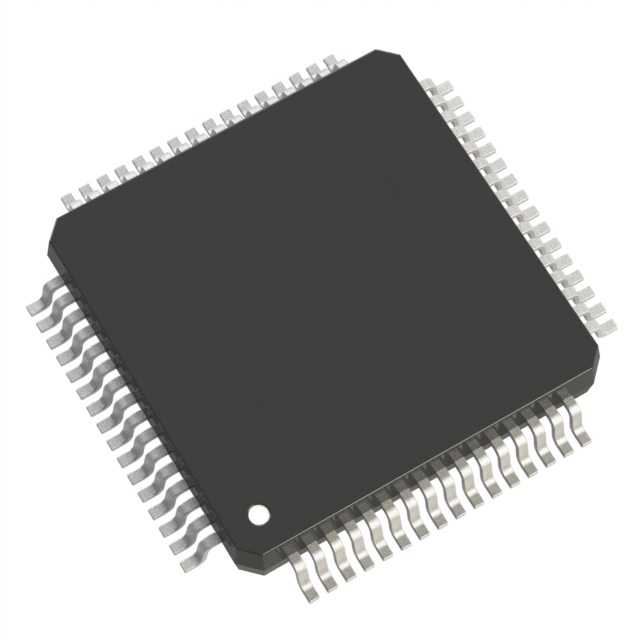

INFINEON TECHNOLOGIES 微控制器(MCU) XC2336B40F80LRABKXUMA1

XC2336B40F80LRABKXUMA1概述

    XC2336B 16/32-Bit Single-Chip Microcontroller 技术手册

    1. 产品简介


    XC2336B 是一款由英飞凌科技(Infineon Technologies)生产的16/32位单芯片微控制器(MCU),拥有高达32位性能。作为英飞凌XC2000系列的一部分,它专为需要高性能计算能力和丰富外设的应用而设计。XC2336B系列集成了多种高级功能,如多级中断系统、灵活的外设配置和低功耗模式,使其广泛应用于工业控制、汽车电子、物联网和消费电子产品等领域。

    2. 技术参数


    XC2336B 的技术参数如下:
    - 主频:最高可达80 MHz。
    - 存储器:
    - 程序闪存(Flash):最大可支持320 Kbytes。
    - 系统RAM:可配置高达16 Kbytes的数据SRAM(DSRAM)和程序SRAM(PSRAM)。
    - 模拟输入:两个同步A/D转换器,每个具有最多9个通道,支持10位分辨率,转换时间小于1μs。
    - 通信接口:
    - 多功能串行接口,可用于UART、LIN、SPI/QSPI、I2C等。
    - 集成MultiCAN接口,支持多达64个消息对象。
    - 电源电压:单电源供电,范围为3.0 V至5.5 V。
    - 封装:采用64针绿色LQFP封装,间距0.5 mm。
    - 温度范围:提供不同的温度范围选项,包括-40°C至85°C、-40°C至110°C和-40°C至125°C。

    3. 产品特点和优势


    XC2336B 具备以下显著特点和优势:
    - 高性能CPU:五级流水线设计,支持单周期32位加减法运算和乘法运算,提高执行效率。
    - 多功能外设:集成丰富的外围模块,如A/D转换器、定时器、CAN通信模块等,满足不同应用场景需求。
    - 增强的安全特性:具备硬件CRC校验功能,支持内存内容保护。
    - 强大的开发支持:提供全面的开发工具支持,包括C编译器、宏汇编包、仿真器、评估板、HLL调试器等。

    4. 应用案例和使用建议


    XC2336B 在多个领域都有广泛应用,例如:
    - 工业自动化:利用其高速A/D转换器和丰富的外设接口,实现复杂控制算法。
    - 汽车电子:支持CAN通信,适用于汽车网络中的节点控制。
    - 物联网:内置多种通信接口,便于接入传感器网络。
    使用建议:
    - 在进行复杂算法开发时,充分利用其高性能CPU和多级中断系统,提升系统的实时处理能力。
    - 由于其丰富的外设接口,合理规划外部设备的连接,以充分发挥MCU的性能优势。

    5. 兼容性和支持


    XC2336B 与多种其他电子元件兼容,适用于各种电路板设计。英飞凌提供了全面的技术支持和服务,包括文档、软件开发工具和客户技术支持。

    6. 常见问题与解决方案


    - 问题1:无法正常启动MCU。
    - 解决方案:检查电源电压是否在规定范围内,确认复位信号是否正确。
    - 问题2:数据传输不稳定。
    - 解决方案:检查通信接口的引脚连接是否良好,确认波特率设置是否匹配。

    7. 总结和推荐


    XC2336B 作为一款高性能的16/32位单芯片微控制器,凭借其出色的性能和丰富的功能,非常适合用于需要高处理能力和多外设集成的应用场合。其广泛的温度范围和丰富的开发工具,使其成为众多领域中的理想选择。强烈推荐给需要高性能MCU的开发者和设计师。

XC2336B40F80LRABKXUMA1参数

参数
接口类型 CANbus,EBI,EMI,I2C,LINbus,SPI,SSC,UART,USART,USI
内核数 -
RAM大小 34KB
EEPROM大小 -
振荡器类型 内部
程序存储器大小 320KB
速度 80MHz
最大工作供电电压 -
最小工作供电电压 -
程序存储器类型 FLASH
I/O数量 38
核心处理器 C166SV2
外设 I²S,POR,PWM,WDT
电压-电源(Vcc/Vdd) 3V~5.5V
最大时钟频率 -
数据转换器 A/D 9x10b
数据总线宽度 16bit,32bit
通用封装 LQFP-64
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

XC2336B40F80LRABKXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XC2336B40F80LRABKXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XC2336B40F80LRABKXUMA1 XC2336B40F80LRABKXUMA1数据手册

XC2336B40F80LRABKXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.3968 ¥ 76.1218
25+ $ 9.0085 ¥ 74.8094
50+ $ 8.6202 ¥ 73.497
100+ $ 8.4649 ¥ 72.8407
300+ $ 8.3872 ¥ 72.1845
500+ $ 8.3096 ¥ 71.5283
1000+ $ 8.0766 ¥ 68.2472
5000+ $ 8.0766 ¥ 68.2472
库存: 1353
起订量: 14 增量: 1
交货地:
最小起订量为:1
合计: ¥ 76.12
