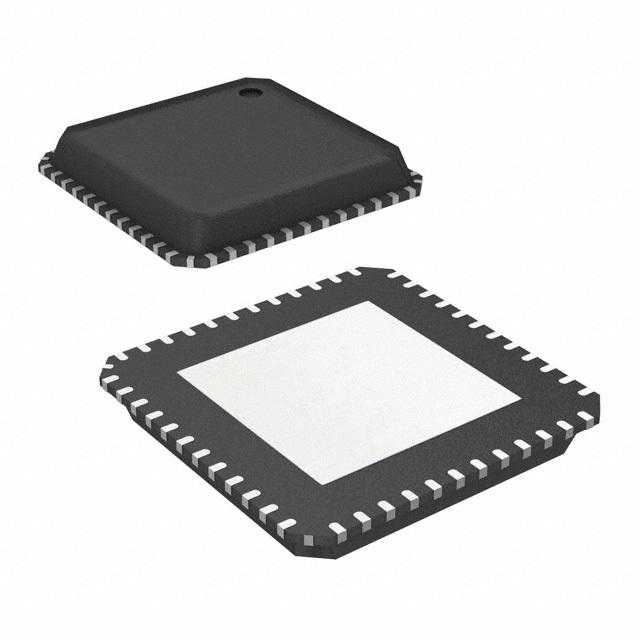

XMC1403Q048X0128AAXUMA1

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 48MHz 16KB FLASH 128KB Brown-out Detect/Reset,I²S,POR,PWM,WDT 内部 34 1.8V 5.5V 48MHz CANbus,I2C,LINbus,SPI,UART,USART A/D 12x12b 32bit ARM® Cortex®-M0 QFN-48 贴片安装,黏合安装
供应商型号: CY-XMC1403Q048X0128AAXUMA1
供应商: Avnet
标准整包数: 1
INFINEON TECHNOLOGIES 微控制器(MCU) XMC1403Q048X0128AAXUMA1

XMC1403Q048X0128AAXUMA1概述

    XMC1400 AA-Step Microcontroller Series 技术手册解析

    1. 产品简介


    XMC1400 AA-Step 微控制器系列是Infineon Technologies AG(英飞凌科技)XMC1000家族成员,基于ARM® Cortex®-M0处理器核心。该系列产品特别适用于工业应用中的实时控制需求,例如电机控制和数字电源转换,还提供了LED照明和人机界面(HMI)的相关外设。这使得XMC1400成为工业自动化、消费电子产品和各种控制系统的理想选择。

    2. 技术参数


    以下是从技术手册中提取的关键技术规格和性能参数:
    - CPU 子系统
    - 32位 ARM Cortex-M0 CPU 核心,最高频率可达48MHz
    - 支持64个中断节点
    - 嵌入式数学协处理器(CORDIC),能够执行24位三角函数计算和32位除法操作
    - 存储
    - 8 Kbyte 只读存储器 (ROM)
    - 16 Kbyte 静态随机存取存储器 (SRAM),支持奇偶校验
    - 最大可达200 Kbyte 闪存 (Flash),支持错误检查与纠正 (ECC)
    - 供电、复位和时钟
    - 供电电压范围:1.8 V 到 5.5 V
    - 复位功能包括上电复位和欠压检测
    - 支持外部晶振,频率范围为32 kHz 和 4到20 MHz
    - 系统控制
    - 窗口看门狗定时器
    - 实时时钟模块
    - 内置伪随机数生成器
    - 通信接口
    - 四个USART接口,支持多种串行通信模式(UART、SPI、IIC、IIS和LIN)
    - 模拟前端外设
    - 双采样保持ADC,支持最高1.1 MSPS采样率,输入范围为0 V 至 5.5 V
    - 最多八个过范围比较器
    - 最多四个快速模拟比较器
    - 工业控制外设
    - 用于信号监测和PWM的双通道16位96 MHz计时器
    - 用于复杂PWM、互补高/低端开关及多相控制的双通道16位96 MHz计时器
    - 支持霍尔和正交编码器的两个POSIF外设
    - 电源管理
    - 56个输入/输出引脚,支持1.8 V 至 5.5 V 供电
    - 最多8个高电流引脚,可提供50mA电流
    - 调试支持
    - 四个断点,两个观察点
    - ARM串行线调试接口,支持单引脚调试
    - 封装
    - TSSOP-38 (9.7 × 6.4 mm²)
    - VQFN-40/48/64 (5×5/7×7/8×8 mm²)
    - LQFP-64 (12 × 12 mm²)

    3. 产品特点和优势


    XMC1400 AA-Step 微控制器具有以下独特功能和优势:
    - 高集成度:集成了多个关键的控制和通信外设,减少了对外部组件的需求。
    - 高性能:32位ARM Cortex-M0 CPU 核心,支持高达48 MHz 的运行频率,能够处理复杂的实时任务。
    - 高可靠性:内置多个安全机制,如窗口看门狗定时器和欠压检测,确保系统稳定可靠。
    - 易用性:支持多种通信接口和灵活的引脚配置,方便在不同应用中进行设计和调试。

    4. 应用案例和使用建议


    根据技术手册中的应用场景,以下是一些推荐的使用案例和建议:
    - 电机控制:利用高精度ADC和丰富的定时器资源,实现精确的电机速度和位置控制。
    - 数字电源转换:通过高效能的闪存和强大的计算能力,进行高效的电源管理和转换。
    - LED照明:结合LEDTLS(人机界面)模块,驱动大量LED并支持多通道亮度控制。
    - 工业自动化:通过嵌入式定时器和通信接口,构建高度可靠的工业控制系统。
    建议:
    - 在设计系统时,考虑引脚数量和功能的灵活性,确保满足具体应用的需求。
    - 在进行硬件设计时,注意电源和接地布局,以保证系统稳定性。

    5. 兼容性和支持


    - 兼容性:XMC1400 AA-Step 与其他微控制器家族成员具有良好的兼容性,便于用户进行系统升级和扩展。
    - 支持:英飞凌提供全面的技术文档和开发工具支持,包括免费的DAVE™工具链,降低用户的学习成本。

    6. 常见问题与解决方案


    - 问题1:无法正确识别芯片ID
    - 解决方法:检查引脚连接是否正确,并确保芯片已正确供电。
    - 问题2:ADC采样值异常
    - 解决方法:检查ADC相关引脚的接地和去耦电容是否合理。

    7. 总结和推荐


    总结:XMC1400 AA-Step 微控制器凭借其高性能、高集成度和多功能特性,成为工业自动化和消费电子产品中的优秀选择。其丰富外设和强大计算能力使其在多种应用场景中表现出色。
    推荐:强烈推荐使用XMC1400 AA-Step,特别是在需要高性能和高可靠性的应用场合。对于希望简化设计流程的开发者来说,这款微控制器无疑是理想的选择。

XMC1403Q048X0128AAXUMA1参数

参数
接口类型 CANbus,I2C,LINbus,SPI,UART,USART
数据总线宽度 32bit
数据转换器 A/D 12x12b
RAM大小 16KB
程序存储器类型 FLASH
EEPROM大小 -
外设 Brown-out Detect/Reset,I²S,POR,PWM,WDT
程序存储器大小 128KB
电压-电源(Vcc/Vdd) 1.8V~5.5V
核心处理器 ARM® Cortex®-M0
最小工作供电电压 1.8V
速度 48MHz
I/O数量 34
内核数 -
最大时钟频率 48MHz
振荡器类型 内部
最大工作供电电压 5.5V
通用封装 QFN-48
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XMC1403Q048X0128AAXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XMC1403Q048X0128AAXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XMC1403Q048X0128AAXUMA1 XMC1403Q048X0128AAXUMA1数据手册

XMC1403Q048X0128AAXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.5233 ¥ 12.9878
100+ $ 1.4958 ¥ 12.8719
300+ $ 1.4821 ¥ 12.7559
500+ $ 1.4684 ¥ 12.6399
1000+ $ 1.4272 ¥ 12.0601
5000+ $ 1.4272 ¥ 12.0601
库存: 1792
起订量: 77 增量: 1
交货地:
最小起订量为:50
合计: ¥ 649.39
