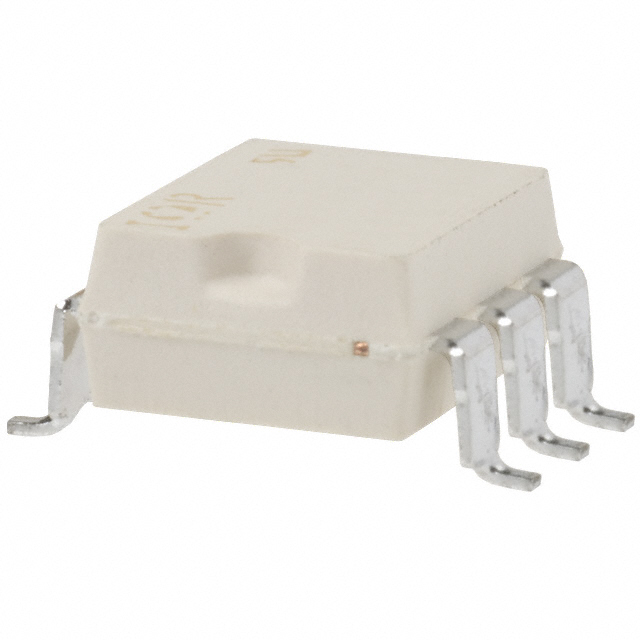

PVT312LS

产品分类: 固态继电器
产品描述: AC,DC 15Ω 0V~250V DIP 贴片安装
供应商型号: SEC-PVT312LS
供应商: 海外现货
标准整包数: 1

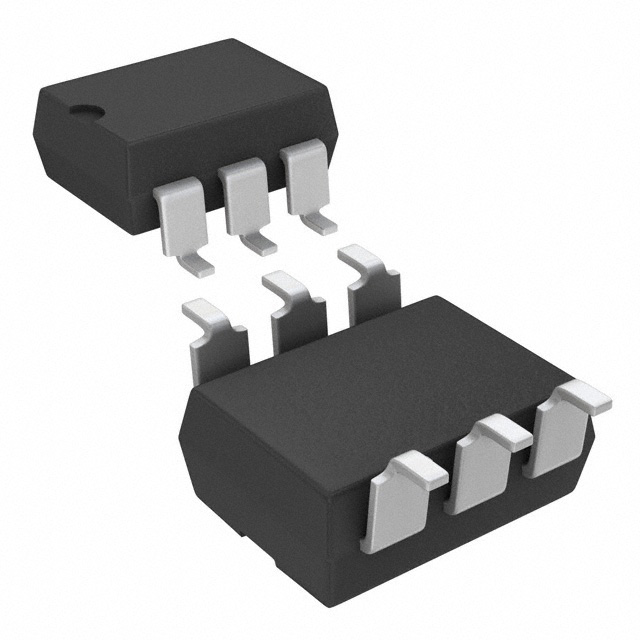

INFINEON TECHNOLOGIES 固态继电器 PVT312LS

PVT312LS概述

    PVT312 Photovoltaic Relay:单极常开固态继电器

    产品简介


    PVT312是一款单极常开型固态继电器(Solid State Relay,SSR),能替代许多应用场景中的电磁继电器。该继电器采用了国际整流器公司的专利HEXFET功率MOSFET作为输出开关,并由集成光电生电发生器驱动。输入控制信号通过辐射GaAlAs发光二极管(LED)实现与光电生电发生器之间的光学隔离。

    技术参数


    以下是PVT312技术规格的简要列表:
    - 最小输入输出绝缘强度:4000 VRMS
    - 最小输入输出绝缘电阻:1012 Ω(+25°C,50%RH,100VDC)
    - 最大输入输出电容:1.0 pF
    - 最大引脚焊接温度:+260°C(不超过10秒)
    - 环境温度范围:操作温度 -40°C 至 +85°C,存储温度 -40°C 至 +100°C
    - 工作电压范围:0至±250V(直流或交流峰值)
    - 最大负载电流:170~190 mA(交流或直流)
    - 最大导通电阻:5mA控制时,10 Ω(B连接),3 Ω(C连接)
    - 最大关断漏电流:25°C,±250V时为1.0 µA
    - 最大电流限制:190~330 mA(A和C连接)
    - 最大导通时间:25°C时为3.0ms
    - 最大关断时间:25°C时为0.5ms
    - 最大输出电容:50pF

    产品特点和优势


    - HEXFET功率MOSFET输出:确保高效稳定的开关性能。
    - 无触点操作:避免了机械磨损,提高了可靠性。
    - 4000 VRMS I/O隔离:提供强大的电气隔离能力。
    - 负载电流限制:内置主动电流限制电路,可承受电流冲击瞬变。
    - 线性交流/直流运行:适用于各种电压和电流条件下的应用。
    - 无电解电容设计:减少了故障率,增加了使用寿命。
    - UL认可和BABT认证:符合国际安全标准。
    - 静电放电防护:能够承受高达4000V的人体模型和500V的机器模型静电放电。

    应用案例和使用建议


    - On/Off Hook开关:用于电话系统的挂机和摘机控制。
    - 拨号继电器:用于电信系统的自动拨号。
    - 环路注入继电器:用于模拟或数字电话线路的检测。
    - 接地启动:用于某些类型的通信设备启动。
    - 通用开关:广泛应用于自动化控制系统和工业应用。
    使用建议:由于PVT312具有很强的电流限制和出色的抗干扰能力,适合用于对稳定性要求较高的场合。安装时注意散热,防止过热导致性能下降。如需长时间连续工作,建议加装散热片以保证正常工作。

    兼容性和支持


    PVT312可选的封装方式包括通孔和表面贴装,提供了良好的灵活性。制造商提供详细的技术文档和支持服务,包括详细的安装指南和故障排查手册,以确保用户能够正确使用该产品。

    常见问题与解决方案


    - 问题1:负载电流不稳定。
    解决方案:检查负载是否存在短路或过载情况,确认是否超过最大负载电流限制。

    - 问题2:设备无法正常开启或关闭。
    解决方案:检查控制电路是否存在问题,确认输入电流是否在规定范围内。

    总结和推荐


    PVT312是电信应用的理想选择,具备出色的可靠性和安全性。无论是用于电话系统还是工业自动化控制,它都能提供卓越的性能。对于需要长期稳定工作的环境,该产品无疑是最佳选择之一。考虑到其强大的电流限制和出色的隔离性能,强烈推荐在各种高要求的应用场景中采用PVT312。

PVT312LS参数

参数
最大导通电阻 15Ω
负载电流额定值 -
输出类型 AC,DC
负载电压 0V~250V
输入电压 -
控制电压 -
开关功能 -
通用封装 DIP
安装方式 贴片安装
零件状态 停产
包装方式 管装

PVT312LS厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

PVT312LS数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 固态继电器 INFINEON TECHNOLOGIES PVT312LS PVT312LS数据手册

PVT312LS封装设计

查看详情并下载
Symbol
Footprint
3D Model
