KITXMC45RELAXLITEV1TOBO1

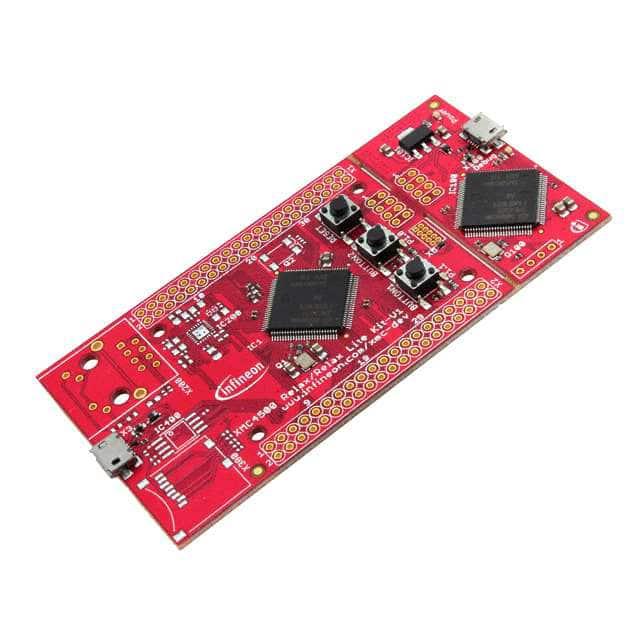

产品描述: Infineon XMC4000单片机开发板, ARM Cortex M4F内核, XMC4500 Relax Lite Kit
供应商型号: 10B-2443552-4
供应商: 国内现货
标准整包数: 1
INFINEON TECHNOLOGIES 应用处理器与片上系统(SOC) KITXMC45RELAXLITEV1TOBO1

KITXMC45RELAXLITEV1TOBO1概述

    XMC4500 Microcontroller: Advanced Industrial Control Solution

    1. 产品简介


    XMC4500 是由 Infineon Technologies 推出的高性能工业微控制器系列的一部分。它基于 ARM Cortex-M4 32位处理器核心,适用于工业连接、工业控制、电源转换和感应控制等领域。该系列包括多种衍生品,具有丰富的外设配置,旨在满足不同工业应用的需求。

    2. 技术参数


    以下是 XMC4500 的主要技术参数:
    | 参数类别 | 描述 |

    | CPU 子系统 | - 高性能 32位 ARM Cortex-M4 CPU |
    - DSP/MAC 指令集 |
    - 系统定时器(SysTick) |
    | 内存 | - 16KB 引导ROM |
    - 64KB 高速程序存储器 |
    - 64KB 高速数据存储器 |
    - 32KB 高速通信存储器 |
    - 1MB Flash Memory (带4KB指令缓存) |
    | 外设接口 | - 以太网MAC模块(10/100Mbit/s传输速率) |
    - USB 2.0主机、全速OTG,集成PHY |
    - CAN接口(Full-CAN/Basic-CAN,3节点,64消息对象)|
    - 6个通用串行接口通道(USIC),提供6个串行通道,可作为UART、双SPI、四SPI、IIC、IIS和LIN接口 |
    | 模拟前端外设 | - 4个12位分辨率的模拟数字转换器(ADC),每个8通道,带有输入范围比较器 |
    - 带有4个通道的Delta Sigma解调器,数字输入级用于A/D信号转换 |
    - 2通道12位分辨率的数模转换器(DAC) |
    | 工业控制外设 | - 2个用于电机控制和电源转换的捕获/比较单元8(CCU8) |
    - 4个捕获/比较单元4(CCU4)用于一般定时功能 |
    - 2个用于伺服电机定位的位置接口(POSIF) |
    - 窗口看门狗定时器(WDT) |
    | 电源管理 | - 内置温度传感器(DTS) |
    - 实时时钟模块(RTC) |

    3. 产品特点和优势


    XMC4500 的主要特点和优势如下:
    - 高性能:采用 ARM Cortex-M4 32位处理器核心,具备强大的计算能力和实时处理能力。
    - 多功能外设:集成了多种外设接口,如以太网、USB、CAN、USART 和触摸屏控制,能够适应多样化的工业应用场景。
    - 丰富的存储资源:包含 1MB Flash Memory,为复杂的应用程序提供了足够的存储空间。
    - 高精度模拟前端:支持多个12位ADC和DAC通道,适用于高精度的信号采集和转换需求。
    - 灵活的接口支持:通过多样的通信接口,可以轻松实现与各种外围设备的交互。

    4. 应用案例和使用建议


    XMC4500 在以下场景中得到广泛应用:
    - 工业自动化:集成的 CAN、USART 和其他通信接口使其非常适合于构建自动化控制系统。
    - 能源管理系统:其高精度的 ADC 和 DAC 能够精确测量和控制电流、电压等参数。
    - 人机界面:LED 和触摸屏控制器可以用于实现高级的用户交互界面。
    使用建议:
    - 优化时钟设置:根据实际应用需求调整 PLL 设置,以获得最佳性能。
    - 电源管理:合理利用电源监测功能,确保系统的稳定运行。

    5. 兼容性和支持


    XMC4500 微控制器具有良好的兼容性,可以与各种工业标准设备无缝对接。此外,Infineon Technologies 提供了详细的技术文档和支持服务,包括参考手册、数据表和应用笔记,帮助开发者快速上手。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查电源电压是否正常,确认复位信号无误 |
    | Flash 编程失败 | 确保编程工具设置正确,检查连接线路 |
    | 通信异常 | 检查外设接口配置是否正确,尝试重新初始化 |

    7. 总结和推荐


    XMC4500 是一款专为工业应用设计的高性能微控制器,具备出色的计算能力和丰富的外设接口。无论是在工业自动化、能源管理和人机界面等方面,都能提供可靠的性能保障。对于需要高性能、多功能和稳定性的工业项目,我们强烈推荐使用 XMC4500。更多详细信息和技术支持,请联系 Infineon Technologies 官方渠道获取。

KITXMC45RELAXLITEV1TOBO1参数

参数
核心处理器 ARM® Cortex®-M4
程序存储器类型 -
外设 -
Flash大小 -
主要属性 -
速度 -
内核数 -
最大工作供电电压 -
接口类型 -
I/O电压 -
最小工作供电电压 -
RAM大小 -
最大时钟频率 -
安装方式 固定安装
零件状态 在售
包装方式 盒装

KITXMC45RELAXLITEV1TOBO1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

KITXMC45RELAXLITEV1TOBO1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 应用处理器与片上系统(SOC) INFINEON TECHNOLOGIES KITXMC45RELAXLITEV1TOBO1 KITXMC45RELAXLITEV1TOBO1数据手册

KITXMC45RELAXLITEV1TOBO1封装设计

查看详情并下载
Symbol
Footprint
3D Model
