BGA855N6E6327XTSA1

产品描述: 英飞凌 射频放大器, 低噪声, 6引脚, 最高1300 MHz, 典型输出功率60mW, 噪声系数1.1dB, TSNP-6-10封装, 17.8 dB功率增益
供应商型号: 18E1-BGA855N6E6327XTSA1
供应商: 国内现货
标准整包数: 12000
INFINEON TECHNOLOGIES 其它RF IC和模块​​​​​​ BGA855N6E6327XTSA1

BGA855N6E6327XTSA1概述

    BGA855N6:面向低频段GNSS应用的低噪声放大器

    产品简介


    BGA855N6是一款专门设计用于增强低频段全球导航卫星系统(GNSS)信号敏感度的低噪声放大器。它广泛应用于GPS L2/L5信号、Galileo E5a/E5b/E6信号、Glonass G2/G3信号及BeiDou B2/B3信号。该器件具有插入功率增益高、低噪声系数和超小封装的特点,适用于空间受限且对灵敏度要求极高的应用场景。

    技术参数


    - 工作频率:1164 MHz - 1300 MHz
    - 插入功率增益:17.8 dB
    - 噪声系数:0.60 dB
    - 线性性能(IIP3):0 dBm
    - 电流消耗:4.8 mA(典型值)
    - 供电电压:1.1 V至3.3 V

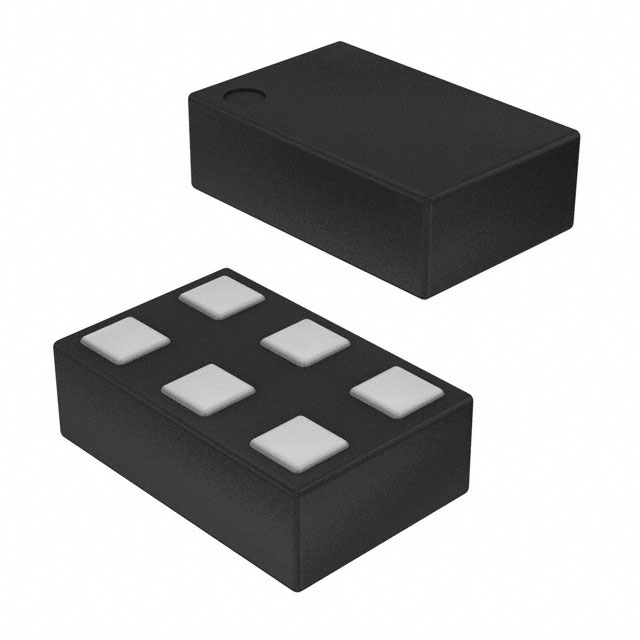

    - 封装:无铅(符合RoHS标准),超小型TSNP-6-10封装(占板面积:0.7 mm × 1.1 mm²)
    - 输入阻抗匹配:内部匹配至50欧姆
    - 输入电平:单个外部匹配组件即可实现

    产品特点和优势


    1. 高增益和低噪声系数:BGA855N6在典型操作条件下可提供高达17.8 dB的插入功率增益和0.60 dB的噪声系数,显著提升信号的接收灵敏度。
    2. 宽工作频带:适用于1164 MHz到1300 MHz的GNSS信号频段,涵盖了多种现代GNSS系统的常用频段。
    3. 超小尺寸:采用TSNP-6-10封装,尺寸仅为0.7 mm × 1.1 mm²,非常适合空间受限的应用场合。
    4. 高线性性能:内置高线性电路,保证在4G和5G非独立组网配置下仍能保持最佳灵敏度。
    5. 低功耗设计:典型电流消耗仅4.8 mA,适合电池供电设备的应用场景。

    应用案例和使用建议


    BGA855N6广泛应用于各类GNSS接收器中,如无人机、自动驾驶汽车、智能手表等设备的定位模块。为确保最佳性能,在布线时需要合理配置外部匹配元件,尤其是DC Block和RF Bypass,以减少电源噪声干扰。此外,推荐使用适当的封装工艺,确保连接稳固可靠。

    兼容性和支持


    BGA855N6采用无铅封装,符合RoHS标准,具备出色的ESD保护能力(包括AI引脚)。在工业应用中,其性能已通过JEDEC47/20/22相关测试认证。Infineon公司提供详细的技术文档和支持服务,确保客户能够充分利用这款产品的所有优势。

    常见问题与解决方案


    - Q:如何验证BGA855N6是否正常工作?
    - A: 使用示波器测量AO引脚上的输出信号,并确认输出信号与输入信号之间存在预期的增益。

    - Q:在何种情况下会出现过载?
    - A: 当输入信号强度超过规定的最大值(+25 dBm)时,可能会出现过载现象。应避免在强信号环境中直接连接到BGA855N6的输入端。

    总结和推荐


    BGA855N6是一款性能优异的低噪声放大器,适用于多种GNSS应用场合。其卓越的增益、低噪声系数和小尺寸使其成为当前市场上极具竞争力的产品之一。无论是工业应用还是消费电子产品,BGA855N6都能提供稳定的信号增强效果。推荐在高性能GNSS接收器的设计中使用此产品。

BGA855N6E6327XTSA1参数

参数
最小工作供电电压 1.1V
支持协议 -
最大工作频率 1.3GHz
最小工作频率 1.164GHz,1.3GHz
最大工作供电电压 3.3V
通用封装 TSNP-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BGA855N6E6327XTSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BGA855N6E6327XTSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其它RF IC和模块​​​​​​ INFINEON TECHNOLOGIES BGA855N6E6327XTSA1 BGA855N6E6327XTSA1数据手册

BGA855N6E6327XTSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12000+ ¥ 2.036
库存: 12000
起订量: 12000 增量: 12000
交货地:
最小起订量为:12000
合计: ¥ 24432
