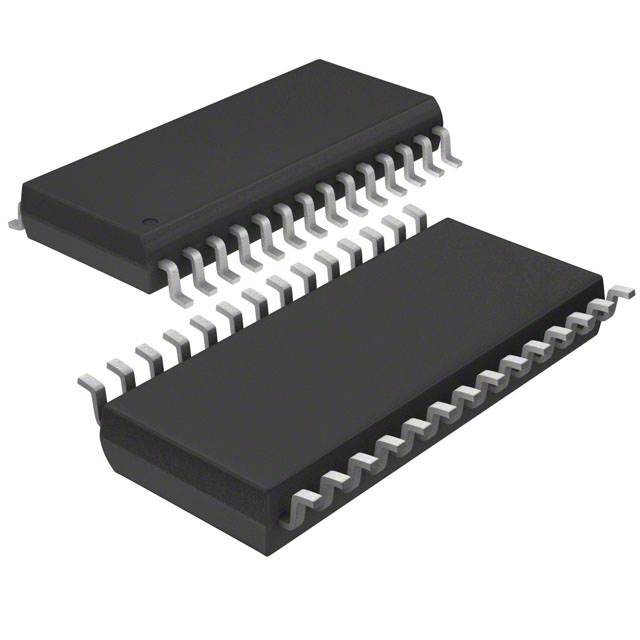

CY8C28452-24PVXIT

产品分类: 微控制器(MCU)
产品描述: 1KB FLASH 16KB 24 3V 5.25V 24MHz I2C,SPI,UART 8bit M8C SOP
供应商型号: UA-CY8C28452-24PVXIT
供应商: 海外现货
标准整包数: 1000
INFINEON TECHNOLOGIES 微控制器(MCU) CY8C28452-24PVXIT

CY8C28452-24PVXIT概述

    CY8C28243/CY8C284xx/CY8C285xx/CY8C286xx 系列 Programmable System-on-Chip 技术手册

    1. 产品简介


    CY8C28243/CY8C284xx/CY8C285xx/CY8C286xx 是一款高度集成的可编程片上系统(Programmable System-on-Chip,简称PSoC)芯片,适用于各种高性能和低功耗需求的应用场合。这些器件集成了一个强大的哈佛架构处理器、多个可配置的模拟和数字模块,以及多种系统资源,使其成为一种多功能且灵活的解决方案。

    2. 技术参数


    基本参数:
    - 处理器速度:最高可达24 MHz
    - 操作电压:3.0 V 至 5.25 V,最低可至1.5 V
    - 工业温度范围:-40°C 至 +85°C
    - 内部振荡器精度:±2.5%
    存储器:
    - 16 KB 闪存,可擦写50,000次
    - 1 KB SRAM
    模拟模块:
    - 最高支持14位ADC,最高转换率142 ksps
    - 最高支持9位DAC
    - 高达10位单斜坡ADC
    数字模块:
    - 8至32位定时器/计数器
    - 8位和16位脉冲宽度调制器(PWM)
    - 最多3个全双工UART,最多6个半双工UART
    时钟系统:
    - 内部24/48 MHz主振荡器
    - 可选32.768 kHz晶体
    电源管理:
    - 25 mA灌电流能力,10 mA驱动能力
    - 多种驱动模式:上拉、下拉、高阻态、强驱动和开漏驱动
    其他资源:
    - 最多两个硬件I2C接口
    - 监视狗和睡眠定时器
    - 低压检测

    3. 产品特点和优势


    - 强大的处理能力: 配备M8C处理器,运行速度最高可达24 MHz,具有高达4 MIPS的处理性能。
    - 灵活的模拟和数字模块: 提供多达12个可配置的模拟和数字模块,适应不同应用的需求。
    - 高精度的ADC和DAC: 支持最高14位ADC和9位DAC,适合高精度测量和控制应用。
    - 丰富的接口支持: 包括多个全双工和半双工UART、SPI接口和I2C接口,提供多种通信方式。
    - 卓越的电源管理和保护: 支持广泛的电压范围和多种驱动模式,确保在不同环境下稳定运行。

    4. 应用案例和使用建议


    - 传感器融合: 利用其高性能ADC和丰富的模拟模块,可应用于各种传感器的数据采集和处理。
    - 电机控制: 其强大的PWM模块和模拟输出能力非常适合电机控制应用。
    - 工业自动化: 通过内置的多个接口和支持工业温度范围,可以应用于工厂自动化和过程控制系统。
    使用建议:
    - 在设计复杂系统时,合理利用其丰富的模拟和数字模块,以最大化系统的灵活性和效率。
    - 考虑到其广泛的电压范围,可以在多种不同的电源环境下可靠运行。
    - 注意合理设置驱动模式和电源管理选项,以提高系统的能效和稳定性。

    5. 兼容性和支持


    CY8C28243/CY8C284xx/CY8C285xx/CY8C286xx 系列产品与其他 Cypress 和 Infineon 的相关产品具有良好的兼容性。厂商提供了全面的支持服务,包括免费开发软件 PSoC Designer、完整的在线文档、开发套件和详细的用户手册,确保用户能够快速有效地进行开发。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题1:无法正确配置模拟输入。
    - 解决方案:检查模拟输入引脚的配置是否正确,确保使用了适当的驱动模式和采样速率。

    - 问题2:系统运行不稳定。
    - 解决方案:检查系统时钟配置,确保内部和外部时钟源的设置正确,并启用合适的监视狗定时器。
    - 问题3:程序存储器读写失败。
    - 解决方案:检查闪存的编程配置,确保正确设置了写入保护和擦除周期。

    7. 总结和推荐


    CY8C28243/CY8C284xx/CY8C285xx/CY8C286xx 是一款高度集成的可编程片上系统芯片,具有出色的处理能力、灵活的模拟和数字模块配置、丰富的系统资源,适用于广泛的应用场景。强烈推荐用于需要高性能、低功耗和高度灵活性的应用,如传感器融合、电机控制和工业自动化等领域。同时,厂商提供的全面技术支持和开发工具也使得该产品易于集成和调试。

CY8C28452-24PVXIT参数

参数
数据总线宽度 8bit
振荡器类型 -
最大时钟频率 24MHz
RAM大小 1KB
程序存储器大小 16KB
数据转换器 -
I/O数量 24
电压-电源(Vcc/Vdd) -
速度 -
最小工作供电电压 3V
核心处理器 M8C
程序存储器类型 FLASH
EEPROM大小 -
内核数 -
外设 -
接口类型 I2C,SPI,UART
最大工作供电电压 5.25V
通用封装 SOP
包装方式 卷带包装

CY8C28452-24PVXIT厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

CY8C28452-24PVXIT数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES CY8C28452-24PVXIT CY8C28452-24PVXIT数据手册

CY8C28452-24PVXIT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 7.3625 ¥ 61.6978
库存: 6000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 61697.8
