PVG612APBF

产品分类: 固态继电器
产品描述: AC,DC 100mΩ 0V~60V 2A 1.2V(DC) 0V(AC)~60V(AC) DIP-6 通孔安装
供应商型号: 26M-PVG612APBF
供应商: 云汉优选
标准整包数: 1

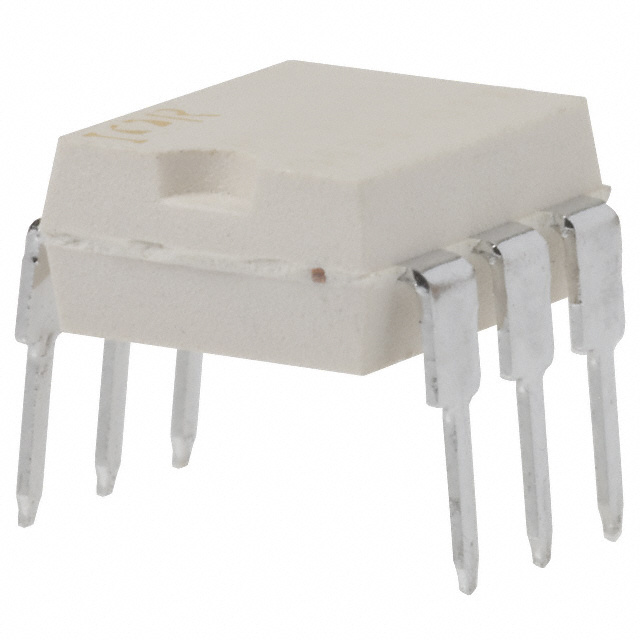

INFINEON TECHNOLOGIES 固态继电器 PVG612APBF

PVG612APBF概述


    产品简介


    PVG612A系列光伏继电器是一款单极、常开型固态继电器,可以替代许多应用中的电磁继电器。它采用了国际整流器公司(International Rectifier)的专有HEXFET功率MOSFET作为输出开关,由一个新型结构的集成电路光伏发电机驱动。通过GaAlAs发光二极管(LED)发出的辐射来控制输出开关,实现了光电隔离。
    这些继电器在使用寿命、灵敏度、导通电阻稳定性、小型化、抗磁场干扰和坚固性方面超过了电磁继电器的性能。紧凑型的PVG612A特别适用于隔离高电流(12至48伏交流或直流电源)的开关应用。

    技术参数


    - 输入特性
    - 最小控制电流:5.0 mA
    - 最大控制电流(关态电阻@TA = +25°C):0.4 mA
    - 控制电流范围:5.0 - 25 mA
    - 最大反向电压(1mA最大值):6.0 V
    - 输出特性
    - 操作电压范围:0到±60V(直流或交流峰值)
    - 最大连续负载电流(TA = +40°C,10mA控制电流):
    - A连接:2.0A(交流或直流)
    - B连接:2.5A(直流)
    - C连接:4.0A(直流)
    - 最大脉冲负载电流(TA =+25°C,100 ms @ 10%占空比):
    - A连接:7.5A(交流或直流)
    - B连接:8.5A(直流)
    - C连接:15.5A(直流)
    - 典型热阻(Rthja,结到环境):
    - A连接:79.1°C/W
    - B连接:112.2°C/W
    - C连接:81.0°C/W
    - 最大导通电阻(TA =+25°C,1A脉冲负载,10mA控制电流):
    - A连接:100mΩ
    - B连接:50mΩ
    - C连接:35mΩ
    - 最大关态泄漏电流(60V,TA =+25°C):1.0µA
    - 最大导通时间(TA =+25°C,500mA,50VDC负载,10mA控制,10mS脉冲宽度):3.5ms
    - 最大关断时间(TA =+25°C,500mA,50VDC负载,10mA控制,10mS脉冲宽度):0.5ms
    - 典型输出电容(Vdd=50V,f=1MHz):105pF
    - 通用特性
    - 最小耐压:4000VRMS
    - 最小绝缘电阻(输入-输出,TA =+25°C,50%RH,100VDC):10^12Ω
    - 最大电容(输入-输出):1.0pF
    - 最大引脚焊接温度(10秒最大):+260°C
    - 工作环境温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+100°C

    产品特点和优势


    - 无反弹操作:避免接触点碰撞引起的机械磨损,延长使用寿命。
    - 高负载电流能力:能够处理高达4.0A的直流电流。
    - 高关态电阻:确保在非导通状态下电路几乎不会泄露电流。
    - 线性交流/直流操作:适用于广泛的电源应用。
    - 高输入输出隔离:达到4,000 VRMS,确保高安全性。
    - 固态可靠性:没有机械磨损,更耐用。
    - UL认可:符合安全标准,值得信赖。
    - 静电放电(ESD)防护:人体模式4000V,机器模式500V,防止损坏。

    应用案例和使用建议


    - 应用案例:
    - PLC(可编程逻辑控制器)
    - 计算机及外围设备
    - 音频设备
    - 电源供应和电力分配
    - 显示和指示控制
    - 工业自动化
    - 使用建议:
    - 确保控制电流不超过25mA的稳态最大值,以保护设备。
    - 在高温环境下使用时,注意散热管理,以保持良好的性能。
    - 考虑使用外部限流电路,避免因电流过大导致设备损坏。

    兼容性和支持


    - 封装形式:PVG612APbF(通孔),PVG612ASPbF(表面贴装),PVG612AS-TPbF(带卷)。
    - 厂商支持:提供产品认证、技术支持文档以及常见问题解答。
    - RoHS合规性:符合RoHS标准,环保无害。

    常见问题与解决方案


    - 问题:如何避免设备过热?
    - 解决方案:确保良好的散热设计,适当增加散热片或风扇辅助散热,以降低温度。

    - 问题:控制电流应如何设定?
    - 解决方案:根据应用需求选择合适的控制电流,通常建议不超过25mA的稳态最大值。

    总结和推荐


    PVG612A系列光伏继电器以其独特的特性和优势,在各种工业和消费电子产品中展现出色的性能。其无反弹操作、高负载电流能力和高关态电阻使其成为高性能应用的理想选择。尽管价格相对较高,但其卓越的可靠性和耐用性使其成为值得投资的产品。我们强烈推荐在需要高可靠性和长期稳定性的应用场景中使用此产品。

PVG612APBF参数

参数
负载电压 0V~60V
输入电压 1.2V(DC)
控制电压 0V(AC)~60V(AC)
开关功能 -
最大导通电阻 100mΩ
负载电流额定值 2A
输出类型 AC,DC
8.63mm(Max)
6.47mm(Max)
3.42mm(Max)
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

PVG612APBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

PVG612APBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 固态继电器 INFINEON TECHNOLOGIES PVG612APBF PVG612APBF数据手册

PVG612APBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 76.7317
10+ ¥ 70.7539
50+ ¥ 65.871
100+ ¥ 63.1909
500+ ¥ 58.452
库存: 2455
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 76.73
