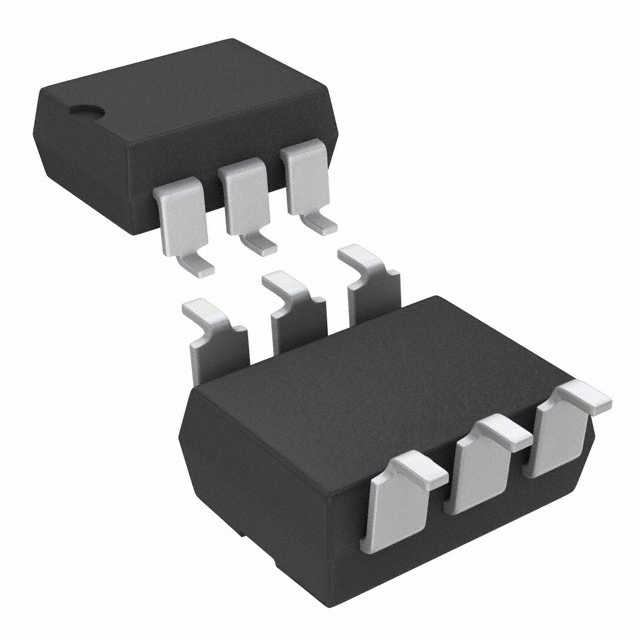

PVN012S

产品分类: 固态继电器
产品描述: AC,DC 100mΩ 0V~20V DIP 贴片安装
供应商型号: SEC-PVN012S
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 固态继电器 PVN012S

PVN012S概述


    产品简介


    PVN012系列光耦继电器是一款采用最小化封装的单极常开固态继电器。它集成了GenV HEXFET输出开关和一个独特的光电耦合器,通过GaAlAs发光二极管(LED)进行控制。这些继电器以其卓越的耐用性、低导通电阻、高耐压隔离度等特点而著称,在众多电子应用中表现出色,如便携式电子设备、可编程逻辑控制器、计算机及外围设备、音频设备、电源供应和分配系统以及仪器仪表等。

    技术参数


    - 最小绝缘阻抗:10^12 Ω(输入到输出,@TA=+25°C,50%RH,100VDC)
    - 最大输入输出电容:1.0 pF
    - 最大引脚焊接温度:+260°C(10秒以内)
    - 工作环境温度范围:操作-40至+85°C,储存-40至+100°C
    - 操作电压范围:0至±20V(直流或交流峰值)
    - 最大连续负载电流:2.5A(DC或AC),3.0A(DC),4.5A(DC)
    - 最大脉冲负载电流:6.0A(DC或AC)
    - 最大导通电阻:100mΩ(A连接),65mΩ(B连接),40mΩ(C连接)
    - 最小关断电阻:0.16 x 10^8 Ω
    - 最大开启时间:5.0ms
    - 最大关闭时间:0.5ms
    - 最大输出电容:300pF
    - 最小控制电流:3.0mA
    - 最大反向电压:6.0V

    产品特点和优势


    - 导通电阻极低:100mΩ,低于同等尺寸的簧片继电器。
    - 线性AC/DC操作:适用于各种类型的信号传输。
    - 高可靠性和鲁棒性:适用于恶劣的工作环境,可靠性高。
    - 无抖动操作:适用于需要精确控制的应用。
    - UL认证:确保符合相关安全标准。
    - 抗静电能力:能够承受高达4000V的人体模型静电放电和500V的机器模型静电放电。

    应用案例和使用建议


    应用案例
    1. 便携式电子设备:用于需要高效能和小型化的便携式电子设备。
    2. 可编程逻辑控制器:确保高精度和快速响应。
    3. 计算机及外围设备:提供可靠的信号传输和高容量电流切换。
    4. 音频设备:保证低噪声和无失真。
    5. 电源供应和分配系统:确保高稳定性。
    6. 仪器仪表:确保测量精度。
    使用建议
    1. 热管理:确保良好的散热设计以延长使用寿命。
    2. 控制电流:注意控制电流不超过25mA,以避免过载。
    3. 正确安装:确保正确的引脚焊接温度和时间,避免过度焊接导致损坏。
    4. 适当布线:在高频应用中,考虑添加滤波电容以减少电磁干扰。

    兼容性和支持


    - 包装形式:提供通过孔和表面贴装两种封装方式,符合标准塑料运输管或带卷要求。
    - 认证和支持:通过UL认证,确保安全性;国际整流器公司提供相应的技术支持和售后保障。
    - 与其它元器件兼容性:适用于大多数主流电子产品和控制系统。

    常见问题与解决方案


    1. 控制电流过高导致继电器损坏
    - 解决方法:确保控制电流不超过25mA的最大值。
    2. 导通电阻偏大
    - 解决方法:检查接线是否正确,并确保良好的热管理和散热设计。
    3. 工作温度超出限制
    - 解决方法:在极端环境下使用时,应采取额外的冷却措施或选择合适的工作环境。

    总结和推荐


    PVN012系列光耦继电器凭借其超低的导通电阻、高可靠性、线性操作和广泛的适用范围,在多种应用中表现出色。其独特的GenV HEXFET输出开关和光电隔离设计使其成为市场上最具竞争力的产品之一。强烈推荐该产品用于对高可靠性和高性能有严格要求的应用场合。
