PVDZ172NS-TPBF

产品分类: 固态继电器
产品描述: DC 250mΩ 0V~60V 1.5A 1.2V(DC) 0V(AC)~60V(AC) 8-SMD 贴片安装,黏合安装 9.4mm(长度)*3.93mm(高度)
供应商型号: CY-PVDZ172NS-TPBF
供应商: Avnet
标准整包数: 1

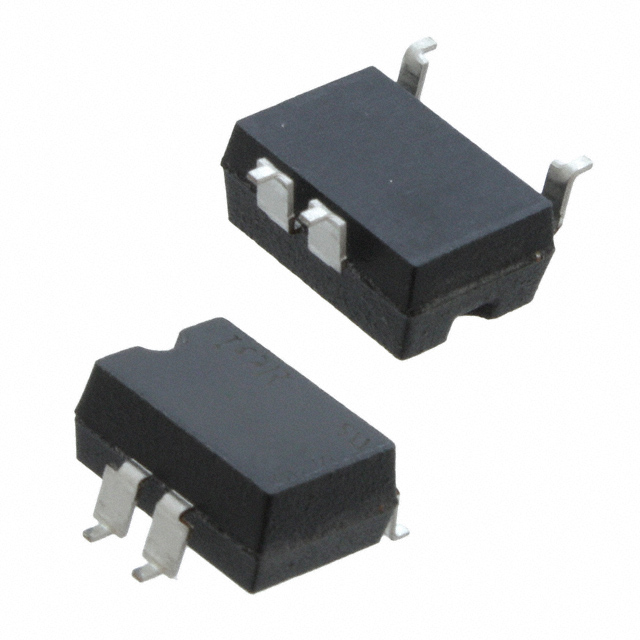

INFINEON TECHNOLOGIES 固态继电器 PVDZ172NS-TPBF

PVDZ172NS-TPBF概述


    产品简介


    PVDZ172N 光伏继电器 是一款单极、常开型固态继电器,用于替代一般用途直流负载的电磁继电器。它采用国际整流器公司的HEXFET功率MOSFET作为输出开关,并由一种新颖结构的集成光生电光伏发电机驱动。该输出开关由GaAlAs发光二极管(LED)的辐射控制,且与光伏发电机光学隔离。
    这些器件通过提供固态的优势,如高灵敏度、微型化、无触点弹跳、长使用寿命、对外部磁场、冲击和振动不敏感及固态技术固有的高可靠性,克服了电磁继电器和簧片继电器的限制。它们特别适合于无失真和无电信号噪声的情况下切换大电流或低电平信号。

    技术参数


    - 输入输出绝缘强度: 4000 V(RMS)
    - 输入输出绝缘电阻: 10^12 Ω @TA=+25°C, 50% RH
    - 输入输出电容: 1.0 pF
    - 引脚焊接温度(距座平面1.6毫米处,持续10秒): +260 °C
    - 工作温度范围:
    - 操作温度范围: -40°C 至 +85°C
    - 存储温度范围: -40°C 至 +100°C
    - 输出特性:
    - 工作电压范围: 0至60 V(DC)
    - 最大负载电流: 在40°C下为1.5 A(DC)
    - 最大脉冲负载电流(@TA=+25°C,100 ms,占空比10%): 4.0 A(DC)
    - 最大导通时间(@TA=+25°C): 2.0 ms(针对500mA,50VDC负载,10mA控制)
    - 最大关断时间(@TA=+25°C): 0.5 ms(针对500mA,50VDC负载,10mA控制)
    - 最大导通电阻(@TA=+25°C,脉冲): 250 mΩ(针对1.0A负载,10mA控制)
    - 最小关断电阻(@TA=+25°C,48 VDC): 108 Ω
    - 最小关断状态dv/dt: 1000 V/μs
    - 输出电容: 150 pF (@ 50 VDC)

    产品特点和优势


    PVDZ172N 光伏继电器具有以下几个独特的优势:
    - 高灵敏度: 允许低控制电流操作,降低功耗。
    - 无触点弹跳: 提供无噪音的操作,延长寿命。
    - 高可靠性: 固态设计确保长期稳定运行。
    - 高容量: 1.5安培的额定容量。
    - UL 认证: 确保产品符合严格的工业标准。
    - 静电放电耐受性: 达到4000V人体模型和500V机器模型的标准。

    应用案例和使用建议


    应用案例
    - 便携式电子产品: 用于设备之间的电路切换,提高系统的整体效率。
    - 可编程逻辑控制器: 用于控制系统中的关键信号切换。
    - 音频设备: 用于音频信号的精准切换,避免信号失真。
    使用建议
    在使用过程中,应注意控制电流不超过25mA的最大稳态控制电流等级。同时,由于其对温度的敏感性,在高温环境下可能需要额外的散热措施以保持良好的性能。

    兼容性和支持


    PVDZ172N 光伏继电器提供通过引脚和表面贴装两种方式安装。该产品适用于不同的封装类型,包括塑料管封装和卷带封装,符合RoHS标准。制造商提供了详细的技术支持,确保用户能够正确使用和维护该产品。

    常见问题与解决方案


    1. 问题: 控制电流过高导致继电器损坏。
    - 解决方案: 请遵循手册中规定的最大控制电流限制,确保不超过25mA的最大稳态控制电流等级。
    2. 问题: 继电器在高负载下不能正常关断。
    - 解决方案: 检查负载电流是否超过额定值,并确认是否有足够的冷却措施来应对高温环境。

    总结和推荐


    综上所述,PVDZ172N 光伏继电器是一款性能卓越、可靠稳定的电子元件,非常适合应用于多个领域,包括便携式电子产品、可编程逻辑控制器、计算机和外设、音频设备、电源供应及配电和仪器仪表等。其独特的功能和优势使其在市场上具有较高的竞争力。总体而言,我们强烈推荐使用这款继电器以提升系统性能并确保长期稳定性。

PVDZ172NS-TPBF参数

参数
输出类型 DC
负载电压 0V~60V
输入电压 1.2V(DC)
控制电压 0V(AC)~60V(AC)
开关功能 -
最大导通电阻 250mΩ
负载电流额定值 1.5A
长*宽*高 9.4mm(长度)*3.93mm(高度)
通用封装 8-SMD
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

PVDZ172NS-TPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

PVDZ172NS-TPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 固态继电器 INFINEON TECHNOLOGIES PVDZ172NS-TPBF PVDZ172NS-TPBF数据手册

PVDZ172NS-TPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
