首页  >  产品百科  >  TLE9251VLEXUMA1

TLE9251VLEXUMA1

产品分类: 其他接口芯片
产品描述: 英飞凌 CAN收发器, 1收发器, 最高数据速率5Mbps, PG-TSON-8封装, 8引脚
供应商型号: 3234346
供应商: 海外现货
标准整包数: 1

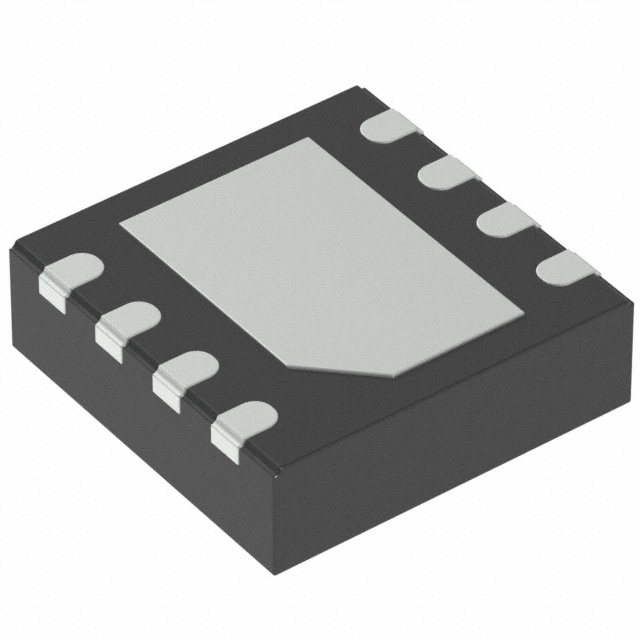

INFINEON TECHNOLOGIES 其他接口芯片 TLE9251VLEXUMA1

TLE9251VLEXUMA1概述

    TLE9251V High-Speed CAN Transceiver: Comprehensive Guide

    1. 产品简介


    TLE9251V是一款由英飞凌(Infineon)生产的高数据速率控制器局域网(High-Speed CAN)收发器。这款收发器完全符合ISO 11898-2(2016)和SAE J2284-4/-5标准,是汽车和工业应用中高速CAN网络的理想选择。其主要功能包括:支持高达5 MBit/s的CAN FD数据帧,提供极低的电磁辐射(EME),并具有广泛的共模范围以提高抗电磁干扰能力。适用于汽车网关模块、车身控制模块(BCM)及发动机控制单元(ECUs)等多种应用场景。

    2. 技术参数


    - 供电电压:VCC 支持4.5至5.5V,VIO 支持3.0至5.5V。
    - 绝对最大额定值:VCC 可承受-0.3至6.0V,VIO可承受-0.3至6.0V,CANH 和 CANL的DC电压相对于GND为-40至40V,逻辑输入输出引脚的最大电压为-0.3至6.0V。
    - 电流与温度:Junction 温度范围为-40至150°C,存储温度范围为-55至150°C。
    - 热阻:PG-TSON-8 的结点到环境热阻为65K/W,PG-DSO-8 的为120K/W。
    - 功能范围:符合ISO 11898-2(2016)物理层规范,以及相应的SAE标准J1939和J2284。

    3. 产品特点和优势


    - 高合规性:符合最新的ISO 11898-2 HS CAN标准,提供高度的兼容性。
    - 电磁兼容性:具备非常低的电磁辐射和出色的电磁兼容性,无需额外的外部电路如共模扼流圈。
    - 低功耗模式:具备多种低功耗模式,包括待机模式,典型功耗低于10μA,支持远程唤醒。
    - 保护功能:具备过温保护、输出电流限制、TxD超时功能等,确保系统的可靠性和稳定性。
    - 封装优势:提供小型无铅PG-TSON-8和PG-DSO-8封装,符合RoHS标准,便于自动光学检测(AOI)。

    4. 应用案例和使用建议


    - 典型应用场景:适用于汽车网关模块、车身控制模块(BCM)、发动机控制单元(ECUs)等复杂应用。对于这些应用,建议使用PG-TSON-8封装以实现更佳的电磁兼容性和可靠性。
    - 使用建议:根据实际需求选择合适的供电方式,确保所有信号线(TxD、RxD、STB等)的正确连接,避免因信号不稳定导致的数据传输错误。通过监控Junction温度来确保设备运行正常,避免过温情况发生。

    5. 兼容性和支持


    - 兼容性:TLE9251V与ISO 11898-2 HS CAN标准和相关的SAE标准完全兼容,确保与其他CAN节点的无缝集成。
    - 支持与维护:英飞凌提供全面的技术支持,包括详细的文档和客户支持服务。对于潜在的故障问题,制造商提供了详细的保护功能,如过温保护和电流限制,以减少潜在的系统损坏风险。

    6. 常见问题与解决方案


    - 问题1:设备在待机模式下电流过高。解决方案:检查设备的VIO引脚是否正确连接,并确认所有接地连接稳定。如果问题依旧存在,可能需要更换新的设备。
    - 问题2:数据传输出现错误。解决方案:确认所有信号线(TxD、RxD、STB等)已正确连接,并且没有信号干扰。使用适当的终端电阻,避免信号反射,改善信号完整性。
    - 问题3:设备过温报警频繁。解决方案:检查设备的散热设计,确保有足够的散热措施。必要时可调整工作环境,避免在高温环境中长时间运行。

    7. 总结和推荐


    TLE9251V作为一款高性能的高数据速率CAN收发器,具备广泛的适用性和优秀的电磁兼容性,非常适合用于汽车和工业领域的复杂应用场景。其多样的保护机制和低功耗模式使其成为市场上极具竞争力的产品。基于以上特点,强烈推荐在类似项目中使用此款产品,确保系统的稳定性和可靠性。

TLE9251VLEXUMA1参数

参数
长*宽*高 3mm*3mm*1mm
通用封装 TSON-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

TLE9251VLEXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

TLE9251VLEXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他接口芯片 INFINEON TECHNOLOGIES TLE9251VLEXUMA1 TLE9251VLEXUMA1数据手册

TLE9251VLEXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.0067
10+ ¥ 6.8232
50+ ¥ 6.5503
100+ ¥ 6.1136
250+ ¥ 6.0044
500+ ¥ 6.0044
1000+ ¥ 5.8953
2500+ ¥ 5.8953
库存: 4840
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9
直接购买
加入购物车
