TLE9252VLCXUMA1

产品分类: 其他接口芯片
产品描述: CAN收发器, 最高数据速率5Mbps, 支持CAN标准
供应商型号: MMU-TLE9252VLCXUMA1-G0QJ37-7GFKDN
供应商: 海外现货
标准整包数: 289
INFINEON TECHNOLOGIES 其他接口芯片 TLE9252VLCXUMA1

TLE9252VLCXUMA1概述

    TLE9252V High-Speed CAN FD Transceiver

    1. 产品简介


    TLE9252V是一款专为汽车和工业应用设计的高速CAN FD(Controller Area Network Flexible Data-rate)收发器。这款器件适用于高达5Mbit/s的数据速率,是ISO 11898-2(2016)和SAE J2284-4/-5标准的完全合规产品。它作为物理总线层和CAN协议控制器之间的接口,驱动信号到总线并保护微控制器免受网络内产生的干扰。这款器件广泛应用于车载娱乐系统、仪表模块、雷达系统以及空调系统等领域。

    2. 技术参数


    以下是TLE9252V的主要技术参数:
    - 功能范围:电池供电电压范围5.5至40V,发射机供电电压范围4.5至5.5V,数字电压参考范围3.0至5.5V。
    - 绝对最大额定值:电池供电电压范围-0.3至40V,发射机供电电压范围-0.3至6.0V,数字电压参考范围-0.3至6.0V。
    - 电源电流消耗:在睡眠模式下,电流消耗不超过25μA。
    - 温度范围:结温范围为-40°C至150°C。
    - ESD防护能力:具有较高的ESD防护等级,包括人体模型(HBM)和带电设备模型(CDM)测试。
    - 功能特性:支持高速CAN FD数据帧传输,具备优秀的电磁辐射抑制能力和短路保护功能。

    3. 产品特点和优势


    - 完全合规:完全符合ISO 11898-2(2016)和SAE J2284-4/-5标准。
    - 优化的滤波时间:参考设备并参与CAN收发器互操作性测试规范。
    - 低功耗模式:在睡眠模式下电流消耗不超过25μA,支持更长的待机时间。
    - 双电源供电方案:通过VBAT和VCC提供双重电源解决方案,确保在电池启动时的稳健表现。
    - 故障安全功能:如TxD超时、RxD主导钳位和过温关断等功能。
    - 环保材料:符合RoHS标准,无铅。

    4. 应用案例和使用建议


    TLE9252V可用于多种车载系统,例如:
    - 车载娱乐系统:可以处理复杂的音频和视频数据流。
    - 仪表模块:用于传输车辆状态数据。
    - 雷达系统:用于远程通信和数据交换。
    - 空调系统:实现精准控制和故障诊断。
    使用建议:
    - 在高温环境下使用时,确保良好的散热措施以避免过热。
    - 在选择电源时,要确保电池供电电压和发射机供电电压在规定的范围内。

    5. 兼容性和支持


    - 兼容性:与其他符合ISO 11898-2标准的CAN收发器兼容。
    - 支持和服务:厂商提供全面的技术支持和维护服务,确保产品的长期稳定运行。

    6. 常见问题与解决方案


    - 问题1:在低温环境下无法正常工作。
    - 解决方案:检查电源电压是否在正常范围内,并确保良好的散热。
    - 问题2:ESD防护失效。
    - 解决方案:确认电路板设计中已添加必要的ESD防护元件,并按照厂商建议进行安装和配置。
    - 问题3:电源电流消耗过高。
    - 解决方案:检查是否有不正确的负载连接或短路情况,并及时修复。

    7. 总结和推荐


    总结:TLE9252V是一款高性能、高可靠性的CAN FD收发器,适用于多种车载系统。其先进的技术和全面的功能使其在市场上具备极强的竞争优势。
    推荐:鉴于其出色的性能和广泛应用领域,强烈推荐使用TLE9252V来构建高性能的汽车和工业控制系统。

TLE9252VLCXUMA1参数

参数
长*宽*高 4.5mm(长度)*3mm(宽度)

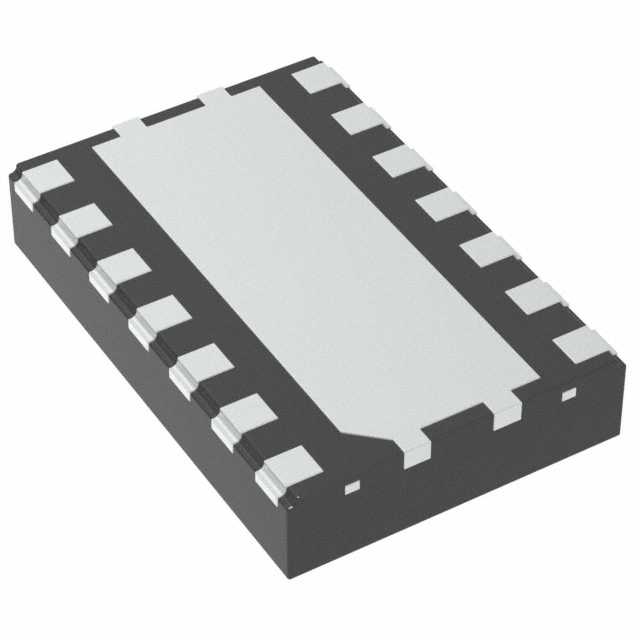

通用封装 TSON-14
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TLE9252VLCXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

TLE9252VLCXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他接口芯片 INFINEON TECHNOLOGIES TLE9252VLCXUMA1 TLE9252VLCXUMA1数据手册

TLE9252VLCXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
253+ $ 1.4721 ¥ 12.4691
500+ $ 1.2881 ¥ 10.9103
1000+ $ 1.0674 ¥ 9.0406
2500+ $ 0.9937 ¥ 8.4167
5000+ $ 0.957 ¥ 8.1057
库存: 289
起订量: 289 增量: 289
交货地:
最小起订量为:253
合计: ¥ 3154.68
