FZ400R17KE3HOSA1

产品分类: IGBT模块
产品描述: 2250KW 2V 单一 2.45V@ 15V,400A 620A 底座安装 106.4mm*61.4mm*36.5mm
供应商型号: 2726200
供应商: 海外现货
标准整包数: 1

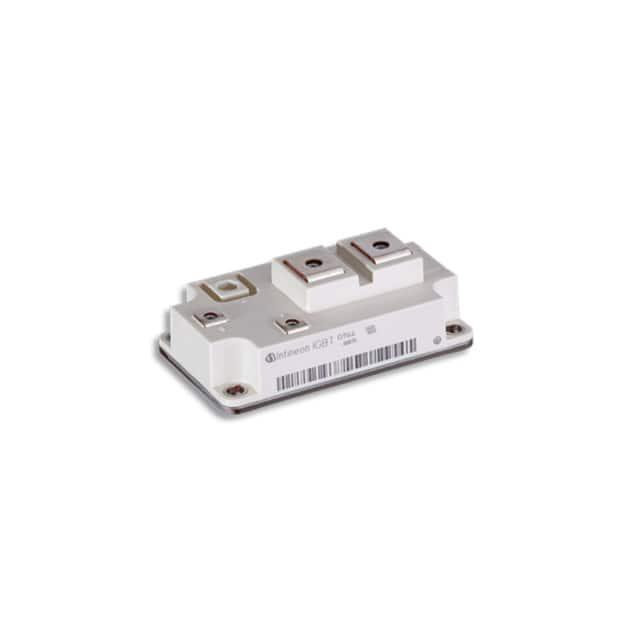

INFINEON TECHNOLOGIES IGBT模块 FZ400R17KE3HOSA1

FZ400R17KE3HOSA1概述


    产品简介


    FZ400R17KE3是一款62mm C系列模块,集成了沟槽栅极/场截止型IGBT3和发射极控制型二极管。这款模块广泛应用于逆变器和转换器系统中,因其高效能和稳定性而受到广泛关注。

    技术参数


    以下是该模块的主要技术参数:
    - IGBT部分
    - 集电极-发射极电压(TC = 80°C):VCES = 1700 V
    - 持续直流集电极电流(TC = 25°C):ICnom = 400 A
    - 周期性集电极峰值电流(tP = 1 ms):ICRM = 800 A
    - 总功率耗散(TC = 25°C):Ptot = 2250 W
    - 栅极-发射极峰值电压:VGES = ±20 V
    - 栅极电荷(VGE = -15 V ... +15 V):QG = 4.60 µC
    - 内部栅极电阻(TVJ = 25°C):RGint = 1.9 Ω
    - 热阻,结至外壳(每IGBT):RthJC = 0.055 K/W
    - 热阻,外壳至散热器(每IGBT):RthCH = 0.017 K/W
    - 二极管部分
    - 周期性峰值反向电压(TVJ = 25°C):VRRM = 1700 V
    - 持续直流正向电流:IF = 400 A
    - 周期性峰值正向电流(tP = 1 ms):IFRM = 800 A
    - 二极管结至外壳热阻(每二极管):RthJC = 0.08 K/W
    - 二极管外壳至散热器热阻(每二极管):RthCH = 0.025 K/W

    产品特点和优势


    - 高效能:低饱和电压(VCE(sat))和低开关损耗(Eon, Eoff),适用于高效率的应用。
    - 稳定性:高耐压和高可靠性设计,确保长期稳定运行。
    - 快速开关特性:快速的开启和关断时间,减少动态损耗。
    - 良好的散热性能:低热阻设计,提高散热效率,延长使用寿命。
    - 强大的短路行为:具有较强的短路保护能力,增强系统的安全性。

    应用案例和使用建议


    - 应用场景:FZ400R17KE3常用于风力发电、光伏逆变器、电机驱动、焊机等场合。
    - 使用建议:
    - 在设计应用时,注意模块的最大工作温度限制(-40°C 至 125°C)。
    - 确保良好的散热设计,以避免过热导致的失效。
    - 调整合适的栅极驱动电阻(RGon 和 RGoff),以实现最佳的开关性能。

    兼容性和支持


    - 兼容性:FZ400R17KE3与标准的IGBT和二极管驱动电路兼容。
    - 支持:厂商提供详细的安装和应用指南,以及技术支持服务,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:模块温度过高导致过热保护。
    - 解决方法:检查散热设计是否合理,必要时增加散热片或风扇。
    - 问题2:模块关断损耗过大。
    - 解决方法:调整栅极驱动电阻,优化驱动信号。
    - 问题3:模块启动延迟时间较长。
    - 解决方法:检查电路连接,确保正确的电源电压和栅极驱动信号。

    总结和推荐


    FZ400R17KE3是一款高性能、高可靠性的IGBT模块,适用于多种工业应用场合。其优异的性能和稳定的运行使其在市场上具备较强的竞争优势。强烈推荐使用这款产品,在设计时务必考虑散热和驱动信号的优化,以确保充分发挥其性能。

FZ400R17KE3HOSA1参数

参数
最大集电极发射极饱和电压 2V
配置 单一
集电极电流 620A
最大功率耗散 2250KW
VCEO-集电极-发射极最大电压 2.45V@ 15V,400A
长*宽*高 106.4mm*61.4mm*36.5mm
安装方式 底座安装
零件状态 在售
包装方式 托盘

FZ400R17KE3HOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FZ400R17KE3HOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FZ400R17KE3HOSA1 FZ400R17KE3HOSA1数据手册

FZ400R17KE3HOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
