IHW20N120R5XKSA1

产品分类: IGBT单管
产品描述: 英飞凌 IGBT, 最大 1200 V, 最大 20 A
供应商型号: 2709990
供应商: 海外现货
标准整包数: 1

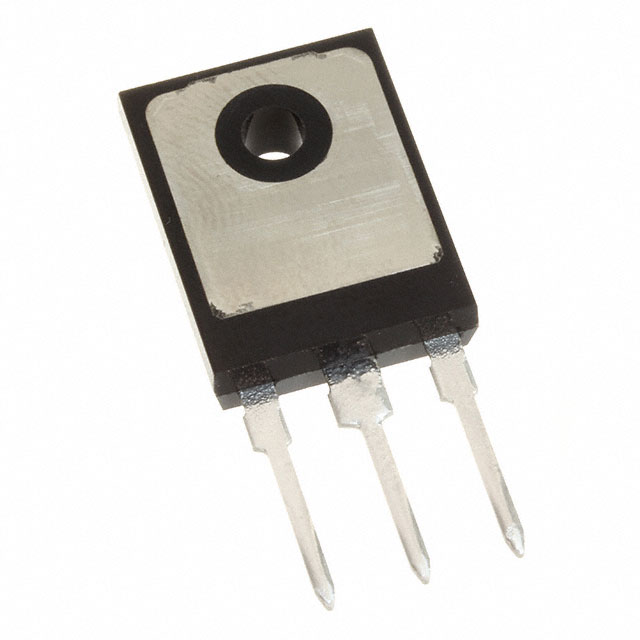

INFINEON TECHNOLOGIES IGBT单管 IHW20N120R5XKSA1

IHW20N120R5XKSA1概述

    IHW20N120R5 Resonant Switching Series Reverse Conducting IGBT with Monolithic Body Diode

    1. 产品简介


    IHW20N120R5 是一款专为谐振开关应用设计的反向导通IGBT(绝缘栅双极型晶体管)系列产品之一。这款产品集成了一个低正向电压的单片式体二极管,适用于软换相。产品的主要功能包括:高效功率转换、较低的导通损耗和高可靠性。IHW20N120R5 主要应用于感应加热、变频微波炉、谐振变换器及软开关电路等领域。

    2. 技术参数


    以下是根据技术手册中提取的产品关键技术和性能参数:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 集电极-发射极电压 | VCE | - | 1200 | - | V |
    | 直流集电极电流 | IC | 40.0 | 20.0 | - | A |
    | 突发集电极电流 | ICpuls | - | 60.0 | - | A |
    | 非重复峰值集电极电流 | ICSM | - | 200 | - | A |
    | 门极-发射极电压 | VGE | ±20 | ±25 | - | V |
    | 功耗(Tc=25°C) | Ptot | - | 288.0 | - | W |
    | 功耗(Tc=100°C) | Ptot | - | 144.0 | - | W |
    | 工作结温 | Tvj | -40 | - | +175 | °C |
    | 热阻,结到壳 | Rth(j-c)| - | - | 0.52 | K/W |
    | 热阻,结到环境 | Rth(j-a)| - | - | 40 | K/W |

    3. 产品特点和优势


    - 高性能单片体二极管:低正向电压设计,特别适合软换相。
    - TRENCHSTOP™技术:实现了参数分布的严格控制、增强的鲁棒性和稳定的温度性能。具有正温度系数的集电极-发射极饱和电压(VCEsat),使得并联操作简单易行。
    - 低电磁干扰(EMI):减少了电磁干扰,提高了系统稳定性。
    - 无铅镀层和RoHS合规:符合环保标准,便于后续处理和回收。
    - 无卤素:符合IEC 61249-2-21标准。
    - 全面的产品线和SPICE模型:提供详尽的设计支持。

    4. 应用案例和使用建议


    IHW20N120R5 被广泛应用于感应加热设备、变频微波炉、谐振变换器和软开关电路。对于这些应用,需要特别注意以下几个方面:
    - 热管理:由于该器件的工作结温高达175°C,设计时需确保有效的散热措施,以避免过热损坏。
    - 电流限制:应通过控制驱动电压和外部电阻来限制最大电流,防止超出额定值。
    - 兼容性测试:在实际应用前进行充分的验证和测试,以确保与其他组件的良好兼容性。

    5. 兼容性和支持


    IHW20N120R5 支持工业级应用,且具备良好的互操作性。Infineon Technologies AG 为客户提供详细的技术文档和支持服务,如PSpice模型,有助于进行系统的仿真和验证。此外,客户还可以访问Infineon官方网站获取更多资源和技术支持。

    6. 常见问题与解决方案


    - 问题:设备在高温环境下运行不稳定
    - 解决方案:增加散热装置,如使用散热片或水冷系统,确保工作环境温度在安全范围内。
    - 问题:驱动电压波动导致电流控制不稳定
    - 解决方案:确保电源供应稳定,并在设计中加入滤波电容,以平滑电压纹波。
    - 问题:热阻过高导致功率损耗增大
    - 解决方案:优化热设计,采用更高效的散热材料,提高热传导效率。

    7. 总结和推荐


    IHW20N120R5 反向导通IGBT凭借其出色的电气特性和高可靠性,在各类应用中表现出色。它不仅在性能上达到了高水平,还满足了严格的环保要求,是一款值得推荐的产品。无论是用于工业加热还是高频电源转换应用,该产品都能提供卓越的表现和可靠的性能保障。

IHW20N120R5XKSA1参数

参数
集电极电流 40A
最大功率耗散 288W
VCEO-集电极-发射极最大电压 1.2KV
最大集电极发射极饱和电压 1.6V
配置 -
通用封装 TO-247
安装方式 通孔安装
零件状态 在售
包装方式 管装

IHW20N120R5XKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IHW20N120R5XKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT单管 INFINEON TECHNOLOGIES IHW20N120R5XKSA1 IHW20N120R5XKSA1数据手册

IHW20N120R5XKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
