FS50R12KT4B15BOSA1

产品分类: IGBT模块
产品描述: 280W 1.85V 三相反相器 2.15V@ 15V,50A 50A AG-ECONO2-6 底座安装 107.5mm*45mm*17mm
供应商型号: 2708781
供应商: 海外现货
标准整包数: 1

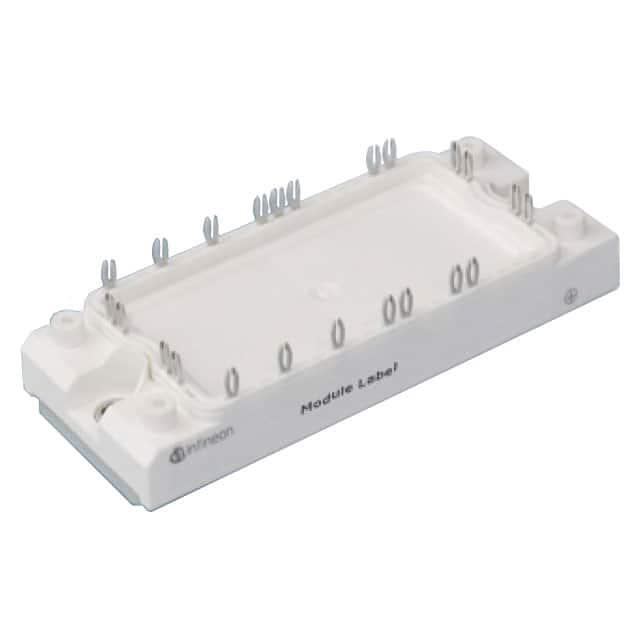

INFINEON TECHNOLOGIES IGBT模块 FS50R12KT4B15BOSA1

FS50R12KT4B15BOSA1概述

    高质量文章:FS50R12KT4B15 IGBT-模块技术手册

    产品简介


    FS50R12KT4B15是一种EconoPACK™2模块,集成了第四代沟槽场截止(Trench/Fieldstop)IGBT及发射极控制(Emitter Controlled)二极管,并配备NTC热敏电阻。此模块主要用于辅助逆变器、电机驱动和伺服驱动等领域。FS50R12KT4B15具有高电压耐受能力和大电流处理能力,为各种工业应用提供了可靠的电力转换解决方案。

    技术参数


    - 电压参数:
    - 集电极-发射极断态电压 (VCES):1200V
    - 集电极断态电压 (VRRM):1200V
    - 电流参数:
    - 额定连续集电极直流电流 (IC nom):50A
    - 峰值集电极脉冲电流 (ICRM):100A
    - 额定连续正向电流 (IF):50A
    - 功率参数:
    - 总耗散功率 (Ptot):280W
    - 温度参数:
    - 最大工作温度 (Tvj op):-40°C至+150°C
    - 电气特性:
    - 开关损耗 (Eon, Eoff):随电流和电阻的变化而变化
    - 放电能量 (Erec):在不同电流和温度下有所不同
    - 热阻抗:
    - 结到外壳的热阻 (RthJC):IGBT:0.54 K/W;二极管:0.81 K/W
    - 外壳到散热片的热阻 (RthCH):IGBT:0.20 K/W;二极管:0.30 K/W

    产品特点和优势


    1. 低导通电压 (VCEsat):提供更低的功耗,适合高温环境下的高效能操作。
    2. 集成NTC热敏电阻:实时监测内部温度,有助于延长使用寿命。
    3. 高速开关性能:具备快速的开启和关闭时间,减少了开关损耗。
    4. 机械特性:铜基板和铝氧化物基底提供了良好的热导率和机械强度。

    应用案例和使用建议


    1. 辅助逆变器:用于将直流电转换为交流电,例如太阳能逆变器中的应用。
    2. 电机驱动:适用于高效率的电机控制系统。
    3. 伺服驱动:在精密控制领域提供快速响应和高精度控制。
    使用建议:
    - 确保冷却系统设计合理,以防止过热。
    - 在设计电路时,注意选择合适的栅极电阻 (RG),以优化开关性能。
    - 在长期运行中,定期检查NTC传感器的状态,确保温度监控准确无误。

    兼容性和支持


    - FS50R12KT4B15模块与多种逆变器和电源转换器兼容。
    - 推荐配合Infineon公司提供的应用程序说明进行安装和调试。

    常见问题与解决方案


    1. 问题:模块过热
    - 解决方案:检查散热片是否正确安装并确保散热良好。
    2. 问题:模块损坏
    - 解决方案:检查电压和电流限制,确保在安全范围内操作。
    3. 问题:性能下降
    - 解决方案:更换NTC热敏电阻,以确保温度监控准确性。

    总结和推荐


    FS50R12KT4B15是一款高性能的IGBT模块,具有出色的温度稳定性、低功耗和高速开关性能。其集成的NTC热敏电阻和铜基板设计使其在工业应用中表现出色。对于需要高可靠性、高效率的电力转换应用,我们强烈推荐使用这款产品。

FS50R12KT4B15BOSA1参数

参数
VCEO-集电极-发射极最大电压 2.15V@ 15V,50A
最大集电极发射极饱和电压 1.85V
配置 三相反相器
集电极电流 50A
最大功率耗散 280W
长*宽*高 107.5mm*45mm*17mm
通用封装 AG-ECONO2-6
安装方式 底座安装
零件状态 停产
包装方式 散装,托盘

FS50R12KT4B15BOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FS50R12KT4B15BOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FS50R12KT4B15BOSA1 FS50R12KT4B15BOSA1数据手册

FS50R12KT4B15BOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
