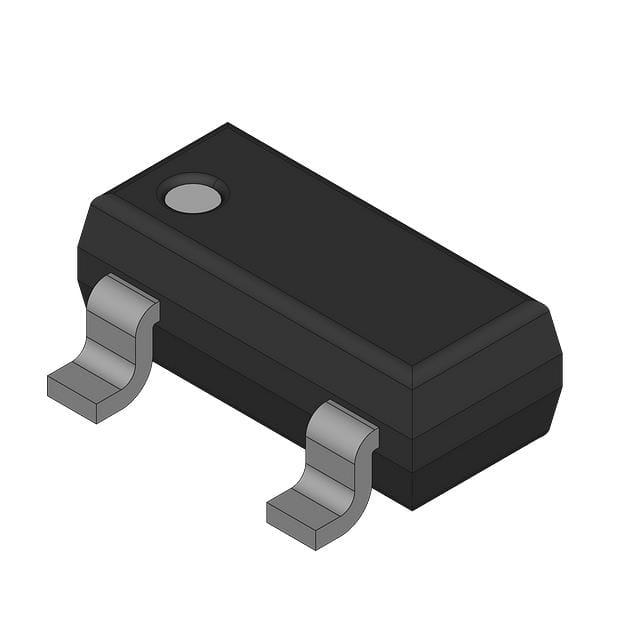

BCR 129 E6327

产品分类: 三极管(BJT)
产品描述: NPN - Pre-Biased 200mW 50V 100nA 50V 100mA SOT-23 贴片安装 2.9mm*1.3mm*1mm
供应商型号: MIK-BCR 129 E6327
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 三极管(BJT) BCR 129 E6327

BCR 129 E6327概述

    BCR129 NPN Silicon Digital Transistor 技术手册

    1. 产品简介


    BCR129 是一款 NPN 硅数字晶体管,适用于多种电路应用。它广泛用于开关电路、反相器、接口电路和驱动电路。BCR129S 版本内含两个内部隔离且匹配良好的晶体管,而其他版本如BCR129和BCR129W则具有单个晶体管。BCR129 系列晶体管是无铅的(符合 RoHS 标准),并且已通过 AEC-Q101 认证。

    2. 技术参数


    - 最大额定值
    - 集电极-发射极电压 (VCEO): 50 V
    - 输入正向电压 (Vi(fwd)): 40 V
    - 输入反向电压 (Vi(rev)): 5 V
    - 集电极电流 (IC): 100 mA
    - 总功率耗散 (Ptot):
    - BCR129: 200 mW
    - BCR129S: 250 mW
    - BCR129W: 250 mW
    - 结温 (Tj): 150 °C
    - 存储温度 (Tstg): -65 ... 150 °C
    - 热阻 (Junction-soldering point):
    - BCR129: ≤ 240 K/W
    - BCR129S: ≤ 140 K/W
    - BCR129W: ≤ 105 K/W
    - 电气特性
    - 共发射极直流电流增益 (hFE): 120 - 630
    - 饱和电压 (VCEsat): ≤ 0.3 V
    - 输入关断电压 (Vi(off)): 0.4 - 1 V
    - 输入导通电压 (Vi(on)): 0.5 - 1.1 V
    - 输入电阻 (R1): 7 - 13 kΩ
    - 转换频率 (fT): 150 MHz

    3. 产品特点和优势


    BCR129 系列晶体管的主要优势在于其内置偏置电阻(R1=10 kΩ),这简化了电路设计并提高了可靠性。BCR129S 内置两个内部隔离且匹配良好的晶体管,使其非常适合需要高精度匹配的应用。此外,这些晶体管是无铅的(符合 RoHS 标准),并且通过了 AEC-Q101 认证,使其成为汽车和其他要求高可靠性的应用的理想选择。

    4. 应用案例和使用建议


    BCR129 系列晶体管适用于各种应用,例如开关电路、反相器、接口电路和驱动电路。例如,在一个典型的开关电路中,BCR129 可以作为开关元件使用,确保快速响应时间和低功耗。使用时建议注意散热,特别是在高功率操作下,以避免热失控。

    5. 兼容性和支持


    BCR129 系列晶体管具有良好的兼容性,可以与大多数标准电路板组件一起使用。Infineon Technologies AG 提供详尽的技术支持和维护服务,包括应用笔记和热阻计算指南。如有疑问,用户可以联系 Infineon Technologies 的客户服务部门获取帮助。

    6. 常见问题与解决方案


    - 问题1: 过热导致晶体管失效。
    - 解决方法: 使用合适的散热措施,例如加装散热片或采用高效的散热设计。
    - 问题2: 晶体管饱和电压过高。
    - 解决方法: 检查电路设计,确保输入电流和基极电流匹配适当。
    - 问题3: 输入电压范围不符合预期。
    - 解决方法: 检查电源和接地连接,确保没有信号干扰。

    7. 总结和推荐


    BCR129 系列晶体管以其出色的电气特性和可靠性,为多种电路应用提供了理想的解决方案。其独特的内置偏置电阻和高精度匹配设计,使其成为高要求应用的理想选择。总体而言,强烈推荐使用 BCR129 系列晶体管,特别是对于需要高可靠性和精确度的应用场景。

BCR 129 E6327参数

参数
VEBO-最大发射极基极电压 50V
VCBO-最大集电极基极电压 -
VCEO-集电极-发射极最大电压 50V
配置 独立式
集电极截止电流 100nA
集电极电流 100mA
晶体管类型 NPN - Pre-Biased
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大集电极发射极饱和电压 0.3@ 500µA,10mA
最大功率耗散 200mW
长*宽*高 2.9mm*1.3mm*1mm
通用封装 SOT-23
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

BCR 129 E6327厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BCR 129 E6327数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 三极管(BJT) INFINEON TECHNOLOGIES BCR 129 E6327 BCR 129 E6327数据手册

BCR 129 E6327封装设计

查看详情并下载
Symbol
Footprint
3D Model
