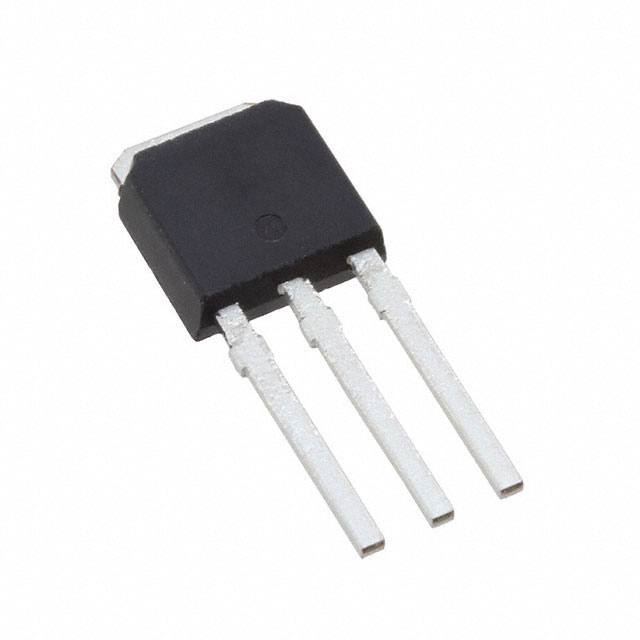

IRLU3714ZPBF

产品分类: 场效应管(MOSFET)
产品描述: 35W(Tc) 20V 2.55V@ 250µA 7.1nC@ 4.5 V 1个N沟道 20V 15mΩ@ 15A,10V 37A 560pF@10V TO-251-3 通孔安装 6.73mm*2.38mm*6.22mm
供应商型号: IRLU3714ZPBF-ND
供应商: Digi-Key
标准整包数: 900
INFINEON TECHNOLOGIES 场效应管(MOSFET) IRLU3714ZPBF

IRLU3714ZPBF概述


    产品简介


    HEXFET Power MOSFET
    IRLR3714ZPbF 和 IRLU3714ZPbF 是由国际整流器公司生产的HEXFET Power MOSFET(功率金属氧化物半导体场效应晶体管)。这些器件以其低导通电阻(RDS(on))和高频性能著称,适用于计算机处理器电源和电信及工业用高频隔离DC-DC转换器中的同步整流。它们采用无铅设计,符合环保标准。

    技术参数


    | 参数 | 单位 | 最小值 | 典型值 | 最大值 |

    | 漏源击穿电压 (BVDSS) | V | - | - | 20 |
    | 导通电阻 (RDS(on)) | mΩ | - | 12-15 | 20-25 |
    | 栅极阈值电压 (VGS(th)) | V | 1.65 | 2.1 | 2.55 |
    | 额定栅源电压 (VGS) | V | -55 | - | +55 |
    | 最大脉冲漏极电流 (IDM) | A | - | - | 30 |
    | 最大功率耗散 (PD) | W | - | - | 144 |
    | 栅极电荷 (Qg) | nC | - | 4.7 | 7.1 |

    产品特点和优势


    - 超低导通电阻:在4.5V VGS下的导通电阻低至12-15 mΩ,非常适合高频应用。
    - 超低栅极阻抗:保证了高效能和低功耗。
    - 完全指定的雪崩电压和电流特性:确保在极端条件下的可靠性能。
    - 环保无铅设计:符合现代环保标准,适合绿色电子产品设计。

    应用案例和使用建议


    应用场景
    - 计算机处理器电源:用于高性能服务器和桌面计算机的电源管理。
    - 高频隔离DC-DC转换器:广泛应用于电信、工业控制等领域。
    使用建议
    - 散热管理:由于工作温度范围较广(-55°C 至 +175°C),需要良好的散热设计以确保长期稳定运行。
    - 驱动电路优化:优化驱动电路可以减少开关损耗,提高效率。

    兼容性和支持


    - 兼容性:支持标准封装(如D-Pak和I-Pak),易于集成到现有系统中。
    - 技术支持:提供详细的安装指南和应用笔记(如应用笔记#AN-994),帮助客户正确安装和使用产品。

    常见问题与解决方案


    1. 问题:高温环境下工作稳定性不佳。
    解决方案:采用有效的散热措施,如增加散热片或使用液冷装置。

    2. 问题:电路启动时出现振荡。
    解决方案:优化驱动电路设计,减小寄生电感的影响,或者使用专门的启动辅助电路。

    总结和推荐


    综合评估
    IRLR3714ZPbF 和 IRLU3714ZPbF 在低导通电阻、高频率响应和可靠性方面表现出色,特别适用于计算机处理器电源和高频隔离DC-DC转换器的应用场景。这些器件的高可靠性、低功耗和环保设计使其成为市场上的优秀选择。
    推荐
    强烈推荐使用IRLR3714ZPbF 和 IRLU3714ZPbF 作为需要高性能、高可靠性的电子设备中的核心组件。特别是在需要低温漂移、快速开关速度的应用中,它们将表现出色。

IRLU3714ZPBF参数

参数
Rds(On)-漏源导通电阻 15mΩ@ 15A,10V
通道数量 1
Vgs(th)-栅源极阈值电压 2.55V@ 250µA
FET类型 1个N沟道
Vds-漏源极击穿电压 20V
Id-连续漏极电流 37A
最大功率耗散 35W(Tc)
Ciss-不同 Vds 时的输入最大电容 560pF@10V
栅极电荷 7.1nC@ 4.5 V
Vgs-栅源极电压 20V
配置 独立式
长*宽*高 6.73mm*2.38mm*6.22mm
通用封装 TO-251-3
安装方式 通孔安装
零件状态 停产
包装方式 管装

IRLU3714ZPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRLU3714ZPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IRLU3714ZPBF IRLU3714ZPBF数据手册

IRLU3714ZPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
900+ $ 0.5284 ¥ 4.4223
库存: 0
起订量: 900 增量: 1
交货地:
最小起订量为:900
合计: ¥ 0
直接购买
加入购物车
