首页  >  产品百科  >  FD300R12KE3HOSA1

FD300R12KE3HOSA1

产品分类: IGBT模块
产品描述: 单一 2.15V@ 15V,300A 480A AG-62MM-1 底座安装
供应商型号: 3514414
供应商: 海外现货
标准整包数: 1

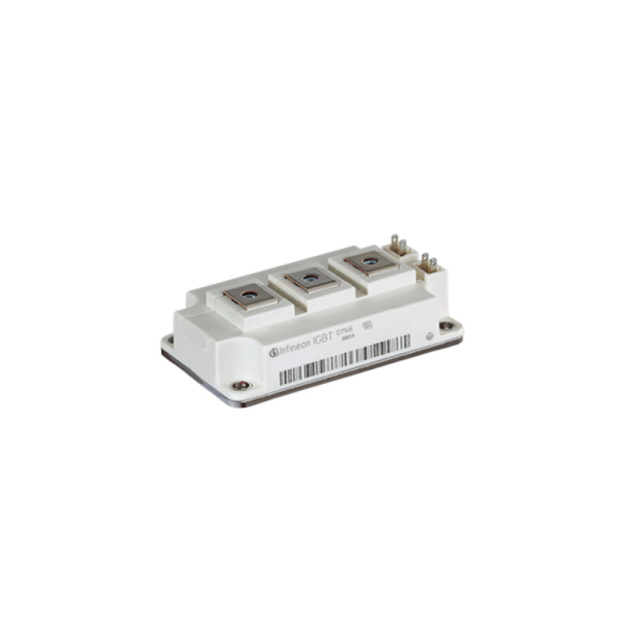

INFINEON TECHNOLOGIES IGBT模块 FD300R12KE3HOSA1

FD300R12KE3HOSA1概述

    FD300R12KE3 IGBT Module: 技术手册概览

    1. 产品简介


    产品类型:IGBT模块
    主要功能:用于电力转换和驱动电路中的开关和整流操作。
    应用领域:广泛应用于电动汽车、风能发电系统、光伏逆变器及各种工业电机控制系统等。

    2. 技术参数


    - 额定电流 (IC):300A
    - 最高集电极发射极电压 (VCES):1200V
    - 集电极发射极饱和电压 (VCEsat):2.1V(最大)
    - 门极发射极泄漏电流 (IGES):小于1nA
    - 门极峰值电压 (VGES):±20V
    - 门极开启电压 (VGE(th)):1.65-2.1V
    - 门极充电量 (QG):2.80µC(最大)
    - 总功率耗散 (Ptot):1470W
    - 热阻抗 (RthJC):0.010 K/W
    - 工作温度范围:-40°C 至 125°C

    3. 产品特点和优势


    - 高可靠性:能够在极端条件下稳定运行,具备优秀的过载保护机制。
    - 低损耗:先进的IGBT设计和封装技术,确保更低的开关损耗。
    - 集成度高:结合了IGBT和续流二极管,提供整体解决方案,简化电路设计。
    - 散热性能优越:高效的热设计保证长时间高负载运行。

    4. 应用案例和使用建议


    应用场景:电动机驱动、电池充电系统、光伏逆变器等。
    使用建议:在高频开关应用中,需要注意散热设计以避免过热;对于高电压应用,需要考虑外部栅极电阻的使用来降低损耗。
    优化方案:增加散热片或采用液冷系统来提高散热效率,从而提升系统的可靠性和稳定性。

    5. 兼容性和支持


    - 兼容性:可与各种控制器和驱动器兼容,适合各类电力转换应用。
    - 支持:供应商提供详尽的技术文档、应用笔记和支持服务,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    - 问题一:IGBT模块过热
    - 解决办法:检查散热设计是否合理,确保良好的空气流动和有效的热管理。
    - 问题二:工作频率不稳定
    - 解决办法:优化电路布局,减少寄生电感和电容的影响,必要时使用合适的缓冲电路。
    - 问题三:门极信号异常
    - 解决办法:检查门极驱动电路是否正常,确保驱动信号符合要求。

    7. 总结和推荐


    综述:FD300R12KE3是一款高性能、高可靠性的IGBT模块,适用于多种高压和大电流应用场景。其卓越的散热能力和优化的设计使其成为电力转换系统的理想选择。
    推荐:强烈推荐给需要高效、稳定电力转换解决方案的工程师和技术人员。特别是在电动汽车和新能源领域,该产品具有明显的优势。

FD300R12KE3HOSA1参数

参数
VCEO-集电极-发射极最大电压 2.15V@ 15V,300A
最大集电极发射极饱和电压 -
配置 单一
集电极电流 480A
最大功率耗散 -
通用封装 AG-62MM-1
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘

FD300R12KE3HOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FD300R12KE3HOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FD300R12KE3HOSA1 FD300R12KE3HOSA1数据手册

FD300R12KE3HOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
