BSM150GB60DLCHOSA1

产品分类: IGBT模块
产品描述: 595KW 1.95V 单一 600V 180A 底座安装 94mm*34mm*30.5mm
供应商型号: CY-BSM150GB60DLCHOSA1
供应商: Avnet
标准整包数: 1

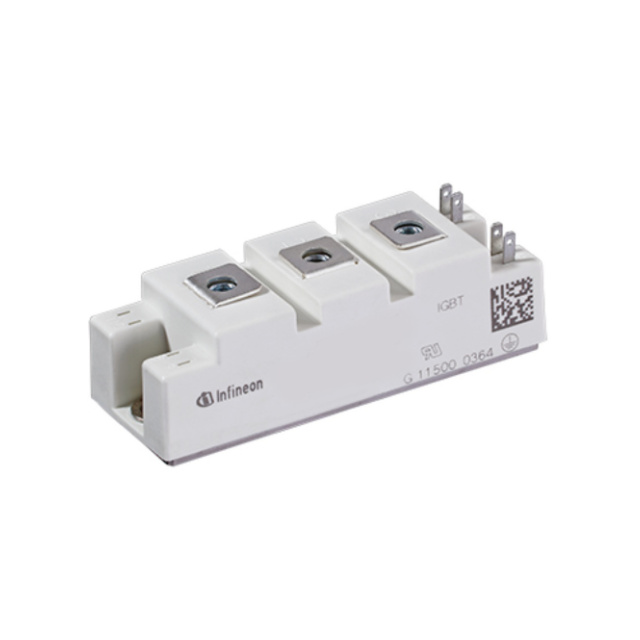

INFINEON TECHNOLOGIES IGBT模块 BSM150GB60DLCHOSA1

BSM150GB60DLCHOSA1概述


    产品简介


    产品名称:IGBT模块BSM 150 GB 60 DLC
    产品类型:绝缘栅双极晶体管(IGBT)模块
    主要功能:
    - 高压开关应用:适用于需要承受高电压和大电流的电力电子装置,如电机驱动系统、不间断电源(UPS)、变频器等。
    - 高能效转换:提供高效能的电能转换解决方案,减少能量损耗。

    技术参数


    以下是BSM 150 GB 60 DLC的关键技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 |
    ||
    | 收集极-发射极电压(VCES) | 600 V
    | 收集极-发射极饱和电压(VCEsat) 1.6 V
    | 收集极-发射极漏电流(ICES) < 1 μA
    | 栅极-发射极阈值电压(VGE(th)) | 4.5 V | 5.5 V | 6.5 V |
    | 输入电容(Cies) 6.5 nF
    | 反向传输电容(Cres) 0.6 nF
    | 收集极持续直流电流(IC) | 150 A 180 A |
    | 重复峰值正向电流(IFRM) 300 A
    | 二极管反向恢复电荷(I2t) | 2.300 A2s
    | 隔离测试电压(VISOL) 2.5 kV

    产品特点和优势


    - 高电压和电流承载能力:VCES高达600V,IFRM高达300A,确保在严苛的工业环境中稳定运行。
    - 低能耗:高效率设计,总功率损耗(Ptot)低至595W,提高系统的整体能源效率。
    - 快速响应:快速开关特性(td,on、td,off),降低开关损耗,增强动态性能。
    - 高可靠性:高温度范围(-40°C至125°C),适用于各种恶劣环境条件。
    - 高集成度:紧凑的设计和标准化接口,易于集成到现有系统中。

    应用案例和使用建议


    应用案例:
    - 电机驱动系统:作为电机驱动逆变器的核心组件,实现高效的电机控制。
    - 太阳能逆变器:用于将太阳能电池产生的直流电转换为交流电,提供清洁电能。
    - 不间断电源系统:作为UPS的一部分,确保电网中断时的持续供电。
    使用建议:
    - 散热管理:建议使用有效的散热解决方案,如散热片和风扇,以维持理想的结温(Tvj),延长产品寿命。
    - 保护电路:添加过压保护和过流保护电路,防止意外损坏。
    - 驱动设计:合理设计驱动电路,确保栅极电压稳定,避免不必要的噪声干扰。

    兼容性和支持


    兼容性:
    - 与现有的标准电气接口兼容,便于集成到现有的电力电子系统中。
    - 与常见的电路板制造工艺和材料相兼容,无需特殊处理。
    支持和维护:
    - 提供详尽的技术文档和应用指南,帮助用户正确安装和配置。
    - 厂商提供技术支持,包括故障诊断和维修服务,确保用户获得最佳使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关损耗过高 | 检查电路布局和驱动信号,优化栅极电阻选择。|
    | 过温故障 | 检查散热措施是否有效,增加散热面积或改进风道设计。|
    | 短路行为异常 | 检查外围电路,确保短路保护电路正常工作。 |
    | 二极管反向恢复时间长 | 检查电路布局,减小回路电感,使用更低恢复时间的二极管。|

    总结和推荐


    综合评估:
    - BSM 150 GB 60 DLC是一款高性能、高可靠性的IGBT模块,特别适用于高电压和大电流的应用场景。
    - 该模块在多个关键指标上表现出色,如高电压承载能力、低能耗、快速开关特性和高集成度。
    - 用户需要注意正确的散热管理和外围电路设计,以充分发挥其性能优势。
    推荐:
    - 强烈推荐:鉴于其出色的性能和广泛的应用领域,我们强烈推荐BSM 150 GB 60 DLC应用于需要高可靠性电力转换的工业项目中。

BSM150GB60DLCHOSA1参数

参数
最大功率耗散 595KW
VCEO-集电极-发射极最大电压 600V
最大集电极发射极饱和电压 1.95V
配置 单一
集电极电流 180A
长*宽*高 94mm*34mm*30.5mm
安装方式 底座安装
零件状态 停产
包装方式 散装

BSM150GB60DLCHOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BSM150GB60DLCHOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES BSM150GB60DLCHOSA1 BSM150GB60DLCHOSA1数据手册

BSM150GB60DLCHOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 66.7945 ¥ 541.0908
25+ $ 64.0344 ¥ 531.7616
50+ $ 61.2743 ¥ 522.4325
100+ $ 60.1703 ¥ 517.7679
300+ $ 59.6182 ¥ 513.1033
500+ $ 59.0662 ¥ 508.4387
1000+ $ 57.4102 ¥ 485.1158
5000+ $ 57.4102 ¥ 485.1158
库存: 2856
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 541.09
