首页  >  产品百科  >  IPA60R199CPXKSA1

IPA60R199CPXKSA1

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道增强型MOS管 CoolMOS CP系列, Vds=650 V, 16 A, TO-220 FP封装, 通孔安装, 3引脚
供应商型号: 1663995
供应商: 海外现货
标准整包数: 1

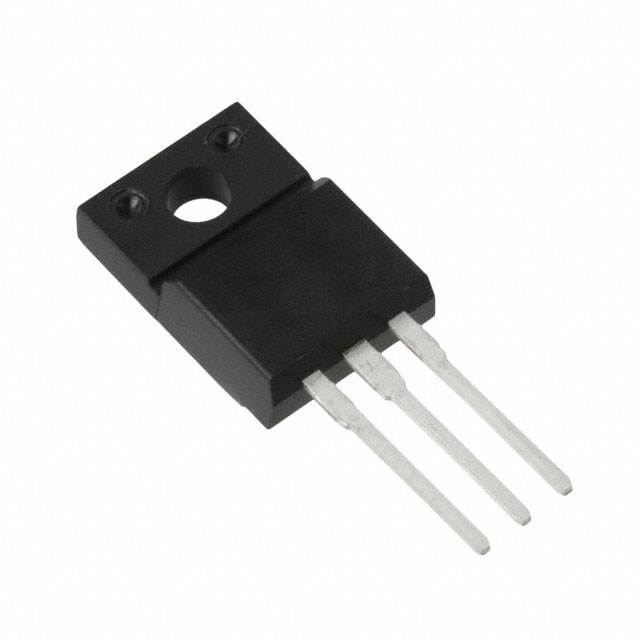

INFINEON TECHNOLOGIES 场效应管(MOSFET) IPA60R199CPXKSA1

IPA60R199CPXKSA1概述

    IPA60R199CP CoolMOS® Power Transistor 技术手册概述

    产品简介


    IPA60R199CP 是一款来自 Infineon Technologies 的高性能 CoolMOS® 功率晶体管,专门设计用于硬开关 SMPS(开关模式电源)拓扑。这类功率晶体管广泛应用于电源管理、电机驱动、工业自动化等领域,能够提供高效、可靠的电力转换解决方案。

    技术参数


    以下是 IPA60R199CP 的关键技术和性能参数:
    - 连续漏极电流 (ID):在 TC=25°C 下为 6.6 A,在 TC=100°C 下为 34 A。
    - 脉冲漏极电流 (ID,pulse):在 TC=25°C 下为 6.6 A。
    - 雪崩能量 (单脉冲) (EAS):在 ID=6.6 A,VDD=50 V 下为 436 mJ。
    - 雪崩能量 (重复) (EAR):在 ID=6.6 A,VDD=50 V 下为 51 mJ。
    - 击穿电压 (V(BR)DSS):在 VGS=0 V,ID=250 µA 下为 600 V。
    - 零门极电压漏极电流 (IDSS):在 VDS=600 V,VGS=0 V,Tj=25°C 下为 <1 µA。
    - 栅源泄漏电流 (IGSS):在 VGS=20 V,VDS=0 V 下为 <100 nA。
    - 导通电阻 (RDS(on)):在 VGS=10 V,ID=9.9 A,Tj=25°C 下为 0.18 Ω 至 0.199 Ω。
    - 输入电容 (Ciss):为 1520 pF。
    - 输出电容 (Coss):为 72 pF。

    产品特点和优势


    IPA60R199CP 具有以下几个独特优势:
    - 最低的品质因数 (RON x Qg):这使得其具有非常低的导通损耗。
    - 超低的栅极电荷:有利于降低驱动损耗。
    - 极端的 dv/dt 额定值:具备高抗冲击能力。
    - 高峰值电流能力:适用于要求高瞬态电流的应用。
    - 符合 JEDEC 标准:针对特定目标应用进行了资格认证。

    应用案例和使用建议


    IPA60R199CP 可以用于各种硬开关 SMPS 拓扑中,如开关电源、直流-直流转换器、电动机驱动器等。在实际应用中,应注意散热问题,确保在高温条件下能够正常工作。建议在设计电路时,根据实际负载条件选择合适的门极驱动电阻以优化性能。

    兼容性和支持


    IPA60R199CP 支持标准 TO220 封装,可以方便地集成到现有的设计中。Infineon Technologies 提供全面的技术支持和售后服务,确保用户能够在使用过程中获得必要的帮助和支持。

    常见问题与解决方案


    - 问题:如何处理过高的温度?
    - 解决方案:增加散热措施,如添加散热片或使用外部风扇冷却。
    - 问题:如果发现漏电流过大怎么办?
    - 解决方案:检查电路板上的接线,确保所有连接正确无误。必要时更换更高质量的电容或其他组件。

    总结和推荐


    总体来说,IPA60R199CP 是一款性能卓越、适用范围广泛的功率晶体管。它以其低导通损耗、高可靠性和广泛的应用范围,成为许多电源管理和工业控制应用的理想选择。强烈推荐给需要高性能功率转换解决方案的设计工程师。
    通过上述详细的技术手册概述,您可以详细了解 IPA60R199CP CoolMOS® 功率晶体管的特点、优势及适用场合。希望这些信息对您的设计和开发工作有所帮助。

IPA60R199CPXKSA1参数

参数
FET类型 1个N沟道
Vgs-栅源极电压 20V
Id-连续漏极电流 16A
最大功率耗散 34W(Tc)
通道数量 -
Vgs(th)-栅源极阈值电压 3.5V@1.1mA
配置 -
Rds(On)-漏源导通电阻 199mΩ@ 9.9A,10V
Vds-漏源极击穿电压 650V
Ciss-不同 Vds 时的输入最大电容 1.52nF@100V
栅极电荷 43nC@ 10 V
长*宽*高 10.65mm(长度)
通用封装 TO-220
安装方式 通孔安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 散装,管装

IPA60R199CPXKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPA60R199CPXKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPA60R199CPXKSA1 IPA60R199CPXKSA1数据手册

IPA60R199CPXKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 20.3195
10+ ¥ 17.506
100+ ¥ 17.1934
500+ ¥ 16.8808
1000+ ¥ 16.8808
库存: 378
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 20.31
直接购买
加入购物车
