ISC0803NLSATMA1

产品分类: 场效应管(MOSFET)

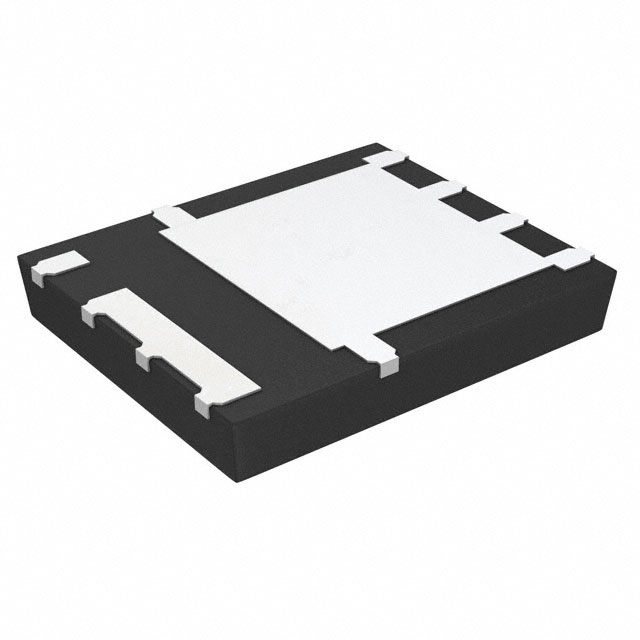

产品描述: Infineon N沟道MOS管 OptiMOS 5系列, Vds=100 V, 37 A, SuperSO8 5 x 6封装, 表面贴装, 8引脚
供应商型号: ISC0803NLSATMA1
供应商: 云汉优选
标准整包数: 10
INFINEON TECHNOLOGIES 场效应管(MOSFET) ISC0803NLSATMA1

ISC0803NLSATMA1概述

    OptiMOSTM5 Power Transistor ISC0803NLS

    1. 产品简介


    OptiMOSTM5系列是Infineon Technologies推出的一款高性能N沟道增强型MOSFET。产品型号为ISC0803NLS,具备高频率开关能力,适合用于充电器等电源管理应用。这款器件采用8引脚PG-TDSON-8封装,内部集成体二极管,支持高达100V的漏源电压(VDS)。

    2. 技术参数


    - 关键性能参数
    - 漏源击穿电压:100V
    - 最大导通电阻(RDS(on)):16.9mΩ @ 10V VGS
    - 最大连续漏电流(ID):37A
    - 输出电荷(Qoss):16nC
    - 门极电荷(QG):6.0nC @ 0V~4.5V
    - 最大额定值
    - 漏极连续电流(ID):37A @ TC=25°C
    - 脉冲漏极电流(ID,pulse):148A @ TA=25°C
    - 击穿能量(EAS):21mJ @ ID=15A, RGS=25Ω
    - 热阻抗:RthJC = 2.2~2.9°C/W(结-壳)


    3. 产品特点和优势


    - 高效能:得益于低导通电阻(16.9mΩ)和高频率开关能力,使得效率显著提升。
    - 耐用性:通过100%雪崩测试,确保长期稳定可靠运行。
    - 环保材料:符合RoHS标准,无卤素设计。
    - 优化设计:专为高频切换而优化,特别适合于充电器应用。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于充电器、直流变换器及电源管理系统中,尤其适合需要高效率和快速响应的应用场景。
    - 使用建议:在高功率应用中,需要合理散热以防止过热。同时,在使用过程中应注意门极电压的控制,避免超过最大额定值。

    5. 兼容性和支持


    - 兼容性:ISC0803NLS适用于各种常见的电源管理系统,并且与其他标准MOSFET相比具有很好的兼容性。
    - 支持信息:Infineon提供了详尽的技术文档和支持,用户可以通过Infineon官网获取更多信息和专业咨询。

    6. 常见问题与解决方案


    - Q1: 如何确保MOSFET不会过热?
    - A1: 在设计电路时要充分考虑散热措施,如增加散热片或使用更好的散热器。此外,也可以通过降低漏极电流来减少发热。

    - Q2: 如何正确连接门极电容?
    - A2: 门极电容的选择应根据具体应用需求确定,一般情况下,门极电容过大可能导致开关速度下降,过小则可能导致开关波形失真。

    7. 总结和推荐


    综上所述,ISC0803NLS是一款高效、可靠的MOSFET产品,非常适合用于高频电源管理和转换应用。它以其卓越的电气性能、高效的开关特性和优异的热管理能力脱颖而出,能够帮助设计者实现更小体积、更高效率的产品。强烈推荐在高频电源系统中使用这款产品。

ISC0803NLSATMA1参数

参数
通道数量 -
最大功率耗散 2.5W(Ta),43W(Tc)
FET类型 1个N沟道
Rds(On)-漏源导通电阻 16.9mΩ@ 20A,10V
Vgs-栅源极电压 20V
栅极电荷 15nC@ 10 V
Vgs(th)-栅源极阈值电压 2.3V@ 18µA
Vds-漏源极击穿电压 100V
Ciss-不同 Vds 时的输入最大电容 1nF@50V
Id-连续漏极电流 37A
配置 -
通用封装 TDSON-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ISC0803NLSATMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

ISC0803NLSATMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES ISC0803NLSATMA1 ISC0803NLSATMA1数据手册

ISC0803NLSATMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
