BAR6304WH6327XTSA1

产品分类: PIN二极管
产品描述: Infineon PIN二极管, 串行, 最大反向50V, 最大正向100mA, 用于开关
供应商型号: BAR6304WH6327XTSA1
供应商: 国内现货
标准整包数: 25

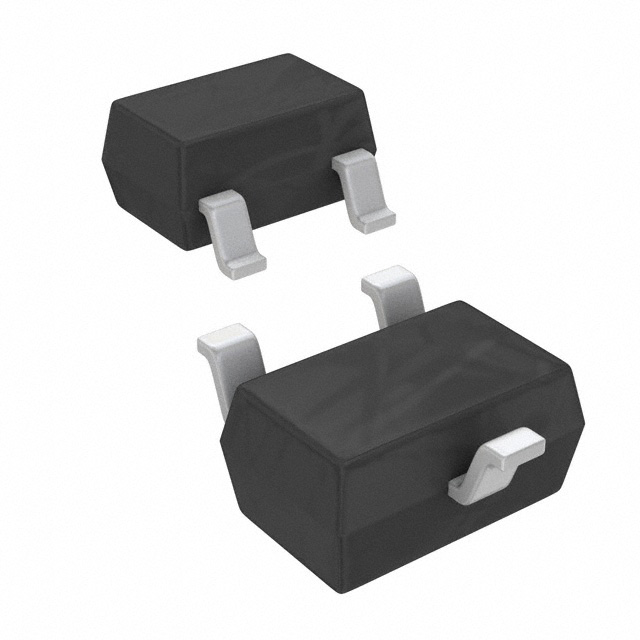

INFINEON TECHNOLOGIES PIN二极管 BAR6304WH6327XTSA1

BAR6304WH6327XTSA1概述


    产品简介


    BAR63系列PIN二极管是专为高频信号快速切换而设计的产品。这些二极管具有非常低的正向电阻(插入损耗低)和非常低的电容(高隔离度),适用于高达3GHz的频率范围。所有型号均为无铅(符合RoHS标准)封装,并且经过AEC Q101认证,确保其在汽车电子应用中的可靠性。

    技术参数


    - 最大反向电压 (VR): 50 V
    - 正向电流 (IF): 100 mA
    - 总功耗 (Ptot):
    - BAR63-02L, TS ≤ 118°C: 250 mW
    - BAR63-02V, -02W, BAR63-03W, TS ≤ 115°C: 250 mW
    - BAR63-04...BAR63-06, TS ≤ 55°C: 250 mW
    - BAR63-04S, TS ≤ 115°C: 250 mW
    - BAR63-04W...BAR63-06W, TS ≤ 105°C: 250 mW
    - 结温 (Tj): 150 °C
    - 工作温度范围 (Top): -55 ... 125 °C
    - 存储温度范围 (Tstg): -55 ... 150 °C
    电气特性
    - 直流特性
    - 反向击穿电压 (I(BR) = 5 µA): 50 V
    - 反向电流 (VR = 35 V): 最大 10 nA
    - 正向电压 (IF = 100 mA): 最大 1.2 V
    - 交流特性
    - 二极管电容 (VR = 5 V, f = 1 MHz): 最大 0.3 pF
    - 反向并联电阻 (VR = 0 V, f = 100 MHz): 最小 500 kΩ
    - 正向电阻 (IF = 5 mA, f = 100 MHz): 最大 1.2 Ω
    - 载流子寿命 (IF = 10 mA, IR = 6 mA, RL = 100 Ω): 75 ns
    - 插入损耗 (IF = 10 mA, f = 1.8 GHz): 最大 0.1 dB
    - 隔离度 (VR = 0 V, f = 1.8 GHz): 最大 12.3 dB

    产品特点和优势


    - 高速切换能力: 特别适合于RF信号的快速开关。
    - 低插入损耗和高隔离度: 确保信号传输的质量。
    - 宽工作温度范围: 在极端温度条件下也能稳定工作。
    - 环保封装: 符合RoHS标准,无铅封装。
    - 高可靠性: 经过AEC Q101认证,确保在汽车电子领域的可靠性。

    应用案例和使用建议


    应用案例
    - RF信号处理: 用于通信系统中的信号调制和解调。
    - 传感器接口: 用于传感器信号的滤波和放大。
    - 汽车电子: 用于汽车雷达系统的信号处理。
    使用建议
    - 电路布局: 由于二极管的寄生电感较小,建议尽量缩短引线长度以减少信号衰减。
    - 散热设计: 考虑到高功耗情况下的热管理,建议采用良好的散热措施,如散热片或散热器。
    - 驱动电路: 在高频率应用中,考虑加入适当的缓冲电路以提高性能稳定性。

    兼容性和支持


    - 兼容性: 该产品可与多种封装类型(TSLP-2-1, SC79, SCD80, SOD323, SOT23, SOT323)配套使用。
    - 技术支持: Infineon Technologies提供详尽的技术文档和支持服务,帮助用户解决在使用过程中遇到的问题。

    常见问题与解决方案


    - Q: 如何判断是否达到最大功耗?
    - A: 根据产品的温度特性曲线(如图),可以通过测量芯片温度来判断是否接近最大功耗点。如果芯片温度超过限定值,则需要采取散热措施。
    - Q: 如何测试二极管的电容值?
    - A: 使用LCR表在1MHz下测量二极管的电容值,确保其符合技术手册中的规定值。

    总结和推荐


    BAR63系列PIN二极管是一款高性能的高频信号处理元件,具备优异的电气特性和广泛的应用领域。无论是对于要求高可靠性的汽车电子还是对信号质量有严格要求的通信系统,它都是理想的选择。推荐在需要快速切换、低插入损耗和高隔离度的应用场景中使用BAR63系列PIN二极管。

BAR6304WH6327XTSA1参数

参数
二极管电容 0.0000003uF
最大串联电阻(中频最大时) 2Ω@5mA
最大串联电阻(中频最小时) -
配置 series
If - 正向电流 100mA
Ir - 反向电流 10nA
Vr-反向电压 50V
长*宽*高 2mm*1.25mm*800μm
通用封装 SOT-323
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BAR6304WH6327XTSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BAR6304WH6327XTSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES PIN二极管 INFINEON TECHNOLOGIES BAR6304WH6327XTSA1 BAR6304WH6327XTSA1数据手册

BAR6304WH6327XTSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 2.1445
50+ ¥ 2.0808
100+ ¥ 1.9767
250+ ¥ 1.838
1000+ ¥ 1.6725
3000+ ¥ 0.5135
库存: 1400
起订量: 275 增量: 0
交货地:
最小起订量为:250
合计: ¥ 459.5
