首页  >  产品百科  >  FZ600R17KE4HOSA1

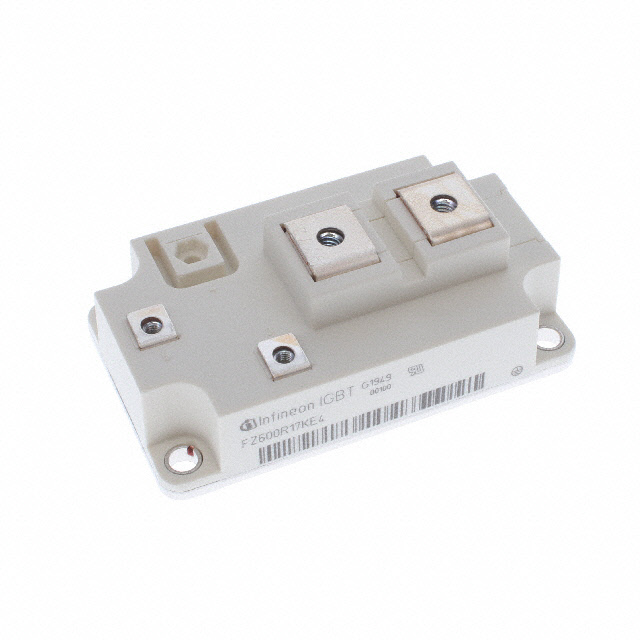

FZ600R17KE4HOSA1

产品分类: IGBT模块
产品描述: 英飞凌 igbt模块, 最大 1700 v, 最大 840 A
供应商型号: REB-IGBT1658
供应商: 海外现货
标准整包数: 10
INFINEON TECHNOLOGIES IGBT模块 FZ600R17KE4HOSA1

FZ600R17KE4HOSA1概述

    FZ600R17KE4 IGBT Module Technical Handbook Overview

    1. 产品简介


    FZ600R17KE4是一款62毫米C系列模块,集成了Trench/Feldstopp IGBT4和Emitter Controlled二极管。它广泛应用于高性能转换器、电机驱动、UPS系统和风力涡轮机等领域。

    2. 技术参数


    - 主要参数:
    - 最高反向电压(VCES):1700V
    - 额定电流(IC nom):600A
    - 峰值重复电流(ICRM):1200A
    - 工作温度范围:-40°C 到 150°C
    - 电气特性:
    - 低饱和电压(VCEsat):1.95V(在25°C时)
    - 正温度系数(VCEsat):具有正温度系数
    - 门极负载电荷(QG):6.10 μC
    - 门极内阻(RGint):1.3 Ω
    - 输入电容(Cies):49.0 nF
    - 反向传输电容(Cres):1.60 nF
    - 热性能:
    - 结到外壳热阻(RthJC):0.0450 K/W(IGBT)
    - 外壳到散热器热阻(RthCH):0.0170 K/W(IGBT)

    3. 产品特点和优势


    - 高温操作能力:其扩展的工作温度范围为-40°C到150°C,特别适合恶劣环境下的应用。
    - 高可靠性和稳定性:具有非常大的鲁棒性,能够承受高达2700A的短路峰值电流。
    - 低饱和电压:较低的VCEsat有助于降低能耗和提高效率。
    - 正温度系数:有利于系统稳定运行,特别是在大功率应用中。

    4. 应用案例和使用建议


    - 典型应用:在高压变频器和大功率电机驱动系统中表现出色。
    - 使用建议:
    - 在选择外部散热片时,确保散热片的热阻符合模块要求。
    - 避免门极电压超过±20V,以防止门极损坏。
    - 确保正确的安装扭矩,以防止过紧或过松导致的热循环失效。

    5. 兼容性和支持


    - 兼容性:此模块适用于多种应用场景和设计需求,特别是需要高电流和高电压的场合。
    - 技术支持:Infineon Technologies提供详尽的技术文档和应用指南,帮助客户解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:模块在高温下无法正常工作。
    - 解决方案:确保良好的散热管理,并遵循制造商的安装和操作指南。
    - 问题2:门极负载电荷较高,导致能耗增加。
    - 解决方案:调整外部门极电阻以减少能耗。
    - 问题3:模块出现异常高温。
    - 解决方案:检查散热系统,确保良好的空气流通和冷却效果。

    7. 总结和推荐


    FZ600R17KE4 IGBT模块凭借其出色的性能和可靠性,非常适合在高功率转换器、电机驱动和UPS系统等应用中使用。尽管价格较高,但其提供的长期稳定性和能效优势使其成为市场的理想选择。强烈推荐用于关键任务的应用,如风力发电和高压变频器。

FZ600R17KE4HOSA1参数

参数
最大集电极发射极饱和电压 -
配置 单一
集电极电流 1.2KA
最大功率耗散 3.35KW
VCEO-集电极-发射极最大电压 2.3V@ 15V,600A
安装方式 底座安装
零件状态 在售
包装方式 托盘

FZ600R17KE4HOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FZ600R17KE4HOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FZ600R17KE4HOSA1 FZ600R17KE4HOSA1数据手册

FZ600R17KE4HOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 133.078 ¥ 1167.0941
20+ $ 129.6064 ¥ 1136.6481
30+ $ 127.292 ¥ 1116.3508
40+ $ 117.744 ¥ 1032.6149
库存: 10
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 11670.94
