BBY58-02WE6327

产品分类: 变容二极管
产品描述: 10V 0.0000055uF 独立式 1.3 SCD-80 贴片安装 1.3mm*800μm*700μm
供应商型号:
供应商:
标准整包数: 0

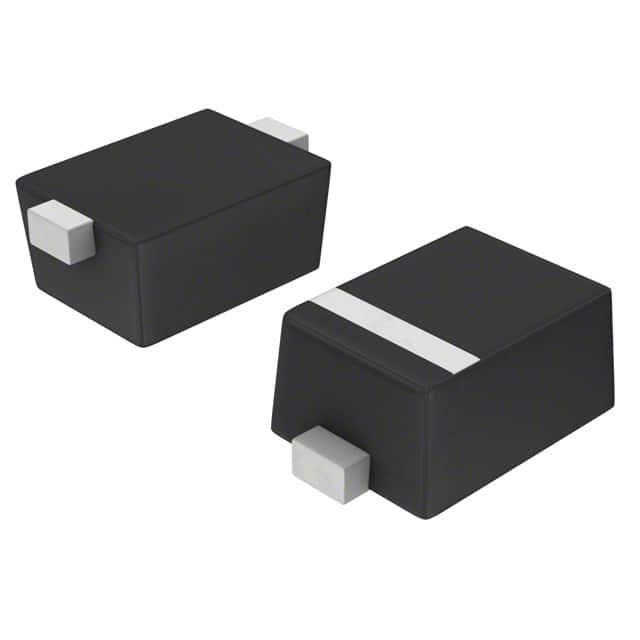

INFINEON TECHNOLOGIES 变容二极管 BBY58-02WE6327

BBY58-02WE6327概述

    # Silicon Tuning Diodes BBY58 系列产品技术手册

    1. 产品简介


    硅调谐二极管(Silicon Tuning Diodes) 是一种专门设计用于高频信号处理和低电压操作的电子元件。本系列的产品主要包括 BBY58-02L/V、BBY58-02W、BBY58-03W、BBY58-05W 和 BBY58-06W 等型号,适用于多种通信设备及频率控制元件,如电压控制振荡器(VCO)、温度补偿晶体振荡器(TCXO)和压控晶体振荡器(VCXO)。这些产品以出色的线性度、高 Q 值和低串联电阻而著称,广泛应用于移动通信设备、射频电路和其他高频应用领域。

    2. 技术参数


    电气特性
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 反向电压 | VR | - | 10 | - | V |
    | 正向电流 | IF | - | 20 | - | mA |
    | 工作温度范围 | Top | -55 | 25 | 150 | °C |
    | 存储温度范围 | Tstg | -55 | - | 150 | °C |
    电容特性
    | 参数 | 符号 | 额定值 | 单位 |
    ||
    | 反向电流(VR=8V) | IR | 10~100 | nA |
    | 电容(VR=1V, f=1MHz) | CT | 17.5~19.3 | pF |
    | 电容比(VR=1V, VR=3V) | CT1/CT3 | 1.9~2.4 | - |
    | 电容比(VR=1V, VR=4V) | CT1/CT4 | 2.7~3.5 | - |
    | 电容比(VR=4V, VR=6V) | CT4/CT6 | 1.15~1.45 | - |
    温度系数
    | 参数 | 符号 | 范围 | 单位 |
    ||
    | 温度系数 | TCc | -4×10^-4 ~ -3×10^-3 | 1/°C |

    3. 产品特点和优势


    - 高线性度:出色的非线性表现使其适用于要求精密调制的应用。
    - 高 Q 值:能够提供极高的谐振质量和较低的能量损耗。
    - 低串联电阻:减少功耗并提高效率。
    - 低调谐电压:适用于移动通信设备的 VCO 设计。
    - 非常低的电容变化范围:确保频率稳定性和可靠性。
    - 符合 RoHS 标准:无铅封装,环保友好。
    - AEC-Q101 认证:满足汽车级质量标准。

    4. 应用案例和使用建议


    应用案例
    - 移动通信设备:作为 VCO 的核心部件,提供精确的频率调制能力。
    - 频率控制元件:用于 TCXO 和 VCXO 中实现快速频率调整。
    - 射频电路:提供高性能的频率切换和调谐功能。
    使用建议
    - 在设计电路时,需根据具体应用需求选择合适的型号和封装。
    - 注意避免超载,特别是在高频条件下应严格控制正向电流。
    - 使用过程中建议结合 PCB 布局优化以减少寄生效应。

    5. 兼容性和支持


    - 兼容性:与主流通信设备兼容,可直接替换同类产品。
    - 支持:Infineon 提供全面的技术支持和售后服务,包括样品申请、技术支持和故障排查服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下性能不稳定 | 使用更大尺寸的散热片并优化布局。 |
    | 正向电流超出额定值 | 减少供电电压或增加限流电阻。 |
    | 接收信号失真严重 | 检查负载阻抗匹配情况并调整电路。 |

    7. 总结和推荐


    综合评估
    BBY58 系列硅调谐二极管以其卓越的性能、广泛的适用性和高可靠性成为市场上的热门选择。其出色的线性度和低功耗特性使其特别适合于现代通信设备和高频电路的设计。
    是否推荐
    强烈推荐!无论是对于移动通信设备还是其他需要精密频率控制的领域,BBY58 系列产品都提供了出色的表现和可靠的支持。
    © Infineon Technologies AG 2007. All Rights Reserved.

BBY58-02WE6327参数

参数
配置 独立式
电容比 1.3
Vr-反向电压 10V
二极管电容 0.0000055uF
不同 Vr,F 时的 Q 值 -
电容比条件 -
长*宽*高 1.3mm*800μm*700μm
通用封装 SCD-80
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

BBY58-02WE6327厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BBY58-02WE6327数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 变容二极管 INFINEON TECHNOLOGIES BBY58-02WE6327 BBY58-02WE6327数据手册

BBY58-02WE6327封装设计

查看详情并下载
Symbol
Footprint
3D Model
