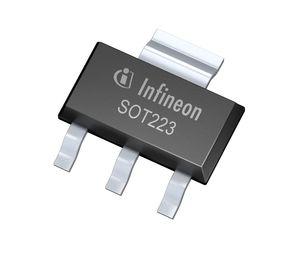

BDP947E6327

产品分类: 三极管(BJT)
产品描述: 3W 5V 45V 45V 3A SOT-223-4 贴片安装,黏合安装 6.5mm*3.5mm*1.6mm
供应商型号: CY-BDP947E6327
供应商: Avnet
标准整包数: 1
INFINEON TECHNOLOGIES 三极管(BJT) BDP947E6327

BDP947E6327概述

    硅基NPN晶体管(BDP947、BDP949、BDP953)技术手册

    1. 产品简介


    BDP947、BDP949、BDP953 是硅基NPN晶体管,专为音频驱动及输出级设计。这些器件具备高电流增益、低饱和电压等特性,适用于各种电子电路应用。此外,它们具有互补型PNP版本(如BDP948、BDP950、BDP954),可实现完整的信号路径设计。所有型号均采用无铅(符合RoHS标准)封装,且已通过AEC-Q101认证。

    2. 技术参数


    | 参数 | 符号 | 值 | 单位 |

    | 集电极-发射极击穿电压 | V(BR)CEO | 45 / 60 / 100 | V |
    | 集电极-基极击穿电压 | V(BR)CBO | 45 / 60 / 120 | V |
    | 发射极-基极击穿电压 | V(BR)EBO | 5 | V |
    | 最大集电极电流 | IC | 3 | A |
    | 脉冲最大集电极电流(tp ≤ 10ms) | ICM | 5 | A |
    | 最大总功耗(TS ≤ 100°C) | PTot | 5 | W |
    | 结温 | Tj | 150 | °C |
    | 存储温度 | Tstg | -65 ... 150 | °C |
    | 热阻(结-焊接点) | RthJS | ≤ 10 | K/W |

    3. 产品特点和优势


    BDP947、BDP949、BDP953 的主要优势包括:
    - 高电流增益(hFE):在多种电流和温度条件下保持稳定,适合于高增益需求的应用。
    - 低饱和电压(VCEsat):减少功率损耗,提高效率。
    - 高耐压:确保在极端条件下的可靠运行。
    - 符合RoHS标准:环保,可满足现代电子产品的要求。
    - AEC-Q101认证:符合汽车应用标准,适合在严格环境中使用。

    4. 应用案例和使用建议


    应用场景:这些晶体管广泛应用于音频放大器、开关电源、汽车电子系统等。例如,在音频放大器中,这些晶体管可以作为输出级,提供稳定的电流和低噪声性能。
    使用建议:
    - 在选择电源时,确保总功耗不超过5W,以避免过热。
    - 使用适当的散热措施,以防止结温过高。
    - 考虑到高增益特性,注意电路设计中可能存在的自激振荡风险,适当增加去耦电容。

    5. 兼容性和支持


    兼容性:这些晶体管与大多数常见的直流和交流负载兼容,适用于多种电子系统。
    支持和服务:Infineon Technologies 提供详尽的技术文档和支持服务,可通过其官方网站联系技术支持团队获取更多信息和帮助。

    6. 常见问题与解决方案


    Q1: 设备过热,怎么办?
    - A1: 检查电路中是否存在过载现象,确保散热措施有效。增加散热片或使用强制风冷可能有助于降低温度。
    Q2: 输出电流不稳定,怎么办?
    - A2: 检查电源电压是否稳定,确认负载是否过重。优化电路设计,确保电源电压足够且稳定。

    7. 总结和推荐


    总结:BDP947、BDP949、BDP953 系列硅基NPN晶体管具备高电流增益、低饱和电压等特性,适用于多种电子应用,特别是音频放大和输出级。它们的设计考虑到了可靠性、效率和耐用性。
    推荐:鉴于其优越的性能和广泛的应用范围,强烈推荐在需要高电流增益和低噪声的应用中使用这些晶体管。它们非常适合于音频放大器、电源管理等场合。

BDP947E6327参数

参数
最大功率耗散 3W
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大集电极发射极饱和电压 0.5@ 0.2A @ 2A
VCEO-集电极-发射极最大电压 45V
晶体管类型 -
配置 独立式
集电极电流 3A
VEBO-最大发射极基极电压 5V
VCBO-最大集电极基极电压 45V
集电极截止电流 -
长*宽*高 6.5mm*3.5mm*1.6mm
通用封装 SOT-223-4
安装方式 贴片安装,黏合安装
包装方式 卷带包装

BDP947E6327厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BDP947E6327数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 三极管(BJT) INFINEON TECHNOLOGIES BDP947E6327 BDP947E6327数据手册

BDP947E6327封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1594 ¥ 1.3718
1000+ $ 0.1549 ¥ 1.3088
5000+ $ 0.1549 ¥ 1.3088
库存: 94
起订量: 729 增量: 1
交货地:
最小起订量为:500
合计: ¥ 0
直接购买
加入购物车
