IPN95R2K0P7ATMA1

产品分类: 场效应管(MOSFET)

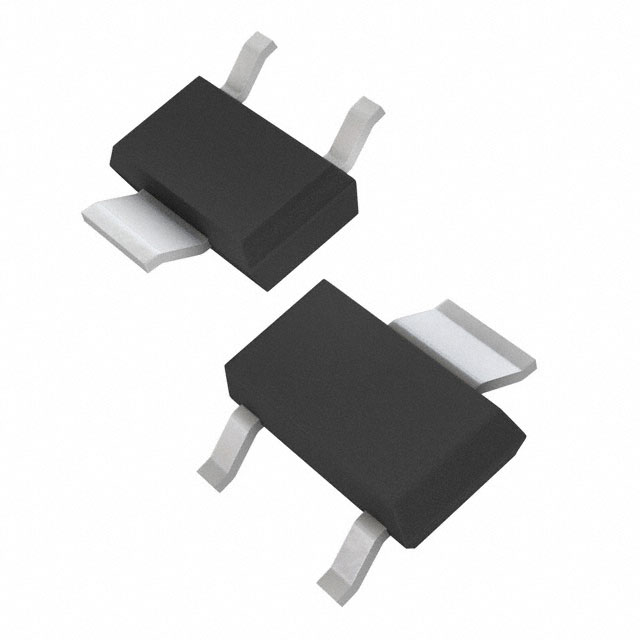

产品描述: Infineon N沟道增强型MOS管 CoolMOS™系列, Vds=800 V, 4 A, SOT-223封装, 表面贴装, 3引脚
供应商型号: IPN95R2K0P7ATMA1
供应商: 国内现货
标准整包数: 20
INFINEON TECHNOLOGIES 场效应管(MOSFET) IPN95R2K0P7ATMA1

IPN95R2K0P7ATMA1概述

    950V CoolMOS™ P7 SJ Power Device IPN95R2K0P7 技术手册概述

    1. 产品简介


    IPN95R2K0P7 是一款采用 SOT223 封装的 950V 超结 MOSFET。它具有出色的性能和易于使用的特性,非常适合于多种电力转换和控制应用。该产品特别适用于飞背拓扑结构下的 LED 照明、低功率充电器和适配器、智能电表、辅助电源以及工业电源等领域。此外,它还适用于消费和太阳能应用中的功率因数校正(PFC)阶段。

    2. 技术参数


    - 最大额定值:VDS (最大) 950V,ID (连续) 4A,ID (脉冲) 10A,存储温度 -55°C 至 150°C。
    - 热特性:结到壳体热阻 RthJC 为 18.29°C/W,结到环境热阻 RthJA 为 160°C/W。
    - 电气特性:静态漏源击穿电压 V(BR)DSS 为 950V,门源阈值电压 V(GS)th 为 2.5V 至 3.5V,零门源电压漏极电流 IDSS 为 1μA。
    - 动态特性:输入电容 Ciss 最大 330pF,输出电容 Coss 最大 5pF。
    - 栅极充电特性:总栅极电荷 Qg 最大 10nC,峰值栅极电压 Vplateau 为 4.4V。
    - 反向二极管特性:反向恢复时间 trr 最大 337ns,反向恢复电荷 Qrr 最大 2μC。

    3. 产品特点和优势


    - 最佳性能:该产品提供了行业内领先的 FOM (RDS(on) Eoss),减少了 Qg、Ciss 和 Coss。
    - 易于驱动和并联:低 V(GS)th 和小的阈值电压变化使得它更容易驱动和并联。
    - 高生产良率:集成的 Zener 二极管 ESD 保护可以减少 ESD 相关的失效问题。
    - 更好的设计选择性:该产品提供全优化的产品组合,使得客户能够轻松选择适合的设计。

    4. 应用案例和使用建议


    - 飞背拓扑:推荐用于 LED 照明、低功率充电器和适配器。具体应用包括辅助电源和工业电源。
    - PFC 阶段:适用于消费和太阳能应用中的功率因数校正。
    - 使用建议:对于 MOSFET 的并联使用,推荐使用铁氧体磁珠或独立的托特极电路。

    5. 兼容性和支持


    - 兼容性:IPN95R2K0P7 与市面上其他 SOT223 封装的产品兼容。
    - 支持:制造商提供了详尽的技术文档和在线资源,包括模拟模型和设计工具。详细的连接图和电路图也有助于快速理解和实现产品的应用。

    6. 常见问题与解决方案


    - 问题一:如何减少 ESD 失效?
    解决办法:利用集成的 Zener 二极管 ESD 保护机制。
    - 问题二:并联使用时需要注意什么?
    解决办法:推荐使用铁氧体磁珠或独立的托特极电路以确保稳定运行。
    - 问题三:如何选择合适的 VGS 值?
    解决办法:根据产品特性图表,可以根据具体的应用需求选择合适的 VGS 值。

    7. 总结和推荐


    总体来看,IPN95R2K0P7 作为一款高性能、易于使用的 MOSFET,具备多种显著的优势和特性。无论是从性能指标还是易用性角度,都值得高度推荐。对于那些寻求高可靠性、低功耗和高性能解决方案的设计者来说,该产品是一个绝佳的选择。

IPN95R2K0P7ATMA1参数

参数
配置 独立式
Vgs(th)-栅源极阈值电压 3.5V@ 80µA
Id-连续漏极电流 4A
Ciss-不同 Vds 时的输入最大电容 330pF@400V
栅极电荷 10nC@ 10 V
FET类型 1个N沟道
最大功率耗散 7W(Tc)
Vgs-栅源极电压 20V
通道数量 1
Vds-漏源极击穿电压 950V
Rds(On)-漏源导通电阻 2Ω@ 1.7A,10V
通用封装 SOT-223-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IPN95R2K0P7ATMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPN95R2K0P7ATMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPN95R2K0P7ATMA1 IPN95R2K0P7ATMA1数据手册

IPN95R2K0P7ATMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 5.8978
760+ ¥ 5.721
1500+ ¥ 5.5488
3000+ ¥ 3.0496
15000+ ¥ 2.9892
库存: 6720
起订量: 100 增量: 0
交货地:
最小起订量为:20
合计: ¥ 117.95
直接购买
加入购物车
