首页  >  产品百科  >  BCX51H6327XTSA1

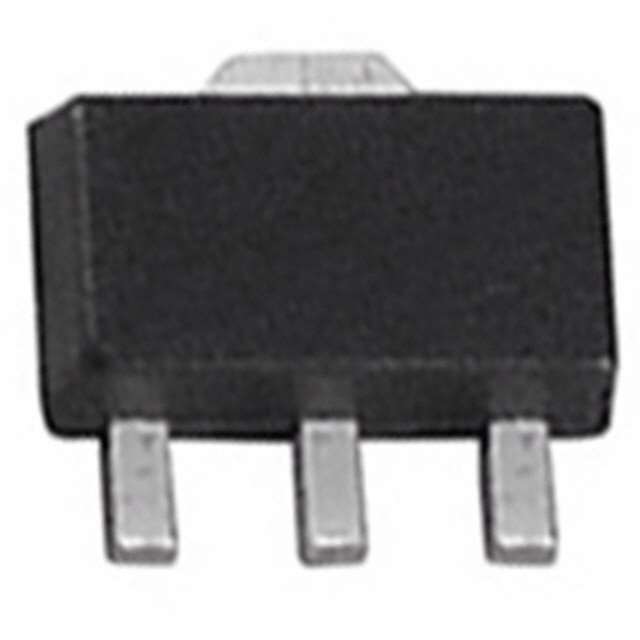

BCX51H6327XTSA1

产品分类: 三极管(BJT)
产品描述: 500mV@ 50mA,500mA PNP 2W 5V 100nA 45V 45V 1A SOT-89-4 贴片安装 4.5mm*2.5mm*1.5mm
供应商型号: CY-BCX51H6327XTSA1
供应商: Avnet
标准整包数: 1
INFINEON TECHNOLOGIES 三极管(BJT) BCX51H6327XTSA1

BCX51H6327XTSA1概述

    电子元器件产品技术手册:BCX51至BCX53型三极管

    1. 产品简介


    BCX51至BCX53是采用硅材料制造的PNP型三极管,适用于音频驱动和输出级电路。这些三极管具备高电流承载能力及低饱和电压,可实现高效能输出。此外,BCX51至BCX53还有与其对应的NPN互补型号BCX54至BCX56。
    主要功能和应用领域:
    - 适用于音频驱动和输出级电路
    - 高电流承载能力
    - 低饱和电压
    - RoHS合规且无铅封装
    - 符合AEC-Q101标准

    2. 技术参数


    - 最大额定值
    - 集电极-发射极击穿电压(VCEO):BCX51 45V, BCX52 60V, BCX53 80V
    - 集电极-基极击穿电压(VCBO):BCX51 45V, BCX52 60V, BCX53 100V
    - 发射极-基极击穿电压(VEBO):5V
    - 集电极电流(IC):1A
    - 峰值集电极电流(ICM):1.5A
    - 基极电流(IB):100mA
    - 峰值基极电流(IBM):200mA
    - 总功率耗散(Ptot):2W
    - 结温(Tj):150°C
    - 存储温度(Tstg):-65°C 至 150°C
    - 电气特性
    - 直流特性:例如集电极-发射极击穿电压(V(BR)CEO)等。
    - 交流特性:例如截止频率(fT)等。

    3. 产品特点和优势


    BCX51至BCX53三极管具有以下独特功能和优势:
    - 高效的电流承载能力和低饱和电压
    - 适合在高温环境下工作的特性,如结温高达150°C
    - 互补类型的NPN型号BCX54至BCX56,便于实现互补电路设计
    - 符合环保标准的无铅封装

    4. 应用案例和使用建议


    应用案例:
    - 音频放大器
    - 输出驱动电路
    使用建议:
    - 在选择电源时,确保电压和电流符合三极管的最大额定值。
    - 使用热沉以帮助散热,尤其是在高功率情况下。
    - 根据具体应用,合理安排电路布局,以减少干扰和噪声。

    5. 兼容性和支持


    - BCX51至BCX53与现有的电路板兼容性良好。
    - 推荐与制造商联系获取详细的技术支持和维护信息。
    - 可通过访问Infineon Technologies官方网站获取更多资源和支持。

    6. 常见问题与解决方案


    问题1:过高的电流可能导致三极管过热。
    - 解决方案:增加散热措施,例如添加散热片。
    问题2:接线错误导致三极管损坏。
    - 解决方案:检查接线并确保正确的连接方式。

    7. 总结和推荐


    BCX51至BCX53型三极管是一款高性能的PNP硅材料三极管,适用于多种电子电路设计。其高电流承载能力、低饱和电压以及良好的环保特性使其成为音频驱动和输出级电路的理想选择。经过细致的研究和实践验证,我们推荐在相应的电路设计中使用BCX51至BCX53型三极管。

BCX51H6327XTSA1参数

参数
最大集电极发射极饱和电压 0.5@ 50mA,500mA
配置 独立式
VEBO-最大发射极基极电压 5V
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 50mA,500mA
晶体管类型 PNP
VCEO-集电极-发射极最大电压 45V
集电极截止电流 100nA
集电极电流 1A
VCBO-最大集电极基极电压 45V
最大功率耗散 2W
长*宽*高 4.5mm*2.5mm*1.5mm
通用封装 SOT-89-4
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 散装,卷带包装

BCX51H6327XTSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BCX51H6327XTSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 三极管(BJT) INFINEON TECHNOLOGIES BCX51H6327XTSA1 BCX51H6327XTSA1数据手册

BCX51H6327XTSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1249 ¥ 1.0749
1000+ $ 0.1214 ¥ 1.0256
5000+ $ 0.1214 ¥ 1.0256
库存: 68439
起订量: 931 增量: 1
交货地:
最小起订量为:500
合计: ¥ 537.45
直接购买
加入购物车
