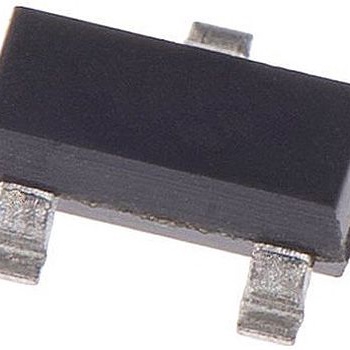

BAS16

产品分类: 整流二极管/整流桥
产品描述: 80V 4.5A 6ns 1μA 200mA 独立式 SOT-23-3 贴片安装
供应商型号: CY-BAS16
供应商: Avnet
标准整包数: 1
INFINEON TECHNOLOGIES 整流二极管/整流桥 BAS16

BAS16概述


    产品简介


    BAS16 系列硅开关二极管是专为高速开关应用设计的半导体器件。它们采用无铅(符合RoHS标准)封装,且已通过AEC-Q101认证。这一系列包括多个型号:BAS16、BAS16-02L、BAS16-02V、BAS16-02W、BAS16-03W、BAS16-07L4、BAS16S、BAS16U 和 BAS16W。这些二极管具有不同的封装形式和配置,适用于广泛的电子设备中,特别是在需要高可靠性和高性能的场合。

    技术参数


    最大额定值
    - 反向电压 (VR):80V
    - 峰值反向电压 (VRM):85V
    - 正向电流 (IF):
    - BAS16:250mA
    - BAS16-02L, -07L4:200mA
    - BAS16-02V, -02W:250mA
    - BAS16-03W:200mA
    - BAS16S:200mA
    - BAS16U:200mA
    - BAS16W:250mA
    - 非重复峰值脉冲正向电流 (IFSM):
    - BAS16/S/U/W/-03W:4.5A
    - BAS16-02L/-02V/-02W/-07L4:2.5A
    - 总功耗 (Ptot):
    - BAS16, TS ≤ 54 °C:370mW
    - BAS16-02L/-07L4, TS ≤ 130 °C:250mW
    - BAS16-02V/-02W, TS ≤ 120 °C:250mW
    - BAS16-03W, TS ≤ 116 °C:250mW
    - BAS16S, TS ≤ 85 °C:250mW
    - BAS16U, TS ≤ 113 °C:250mW
    - BAS16W, TS ≤ 119 °C:250mW
    - 结温 (Tj):150°C
    - 存储温度 (Tstg):-65°C ... 150°C
    热阻
    - 结至焊点热阻 (RthJS):
    - BAS16, BAS16S:≤260 K/W
    - BAS16-02L, -07L4:≤80 K/W
    - BAS16-02V, -02W:≤120 K/W
    - BAS16-03W:≤135 K/W
    - BAS16U:≤150 K/W
    - BAS16W:≤125 K/W
    电气特性
    - 击穿电压 (V(BR)):85V (IBR = 100 µA)
    - 反向电流 (IR):
    - VR = 75V:≤30 µA
    - VR = 25V, TA = 150 °C:≤50 µA
    - 正向电压 (VF):
    - IF = 1 mA:715 mV
    - IF = 10 mA:855 mV
    - IF = 50 mA:1 V
    - IF = 100 mA:1.2 V
    - IF = 150 mA:1.25 V
    - 正向恢复电压 (Vfr):≤1.75 V
    - 二极管电容 (CT):2 pF (VR = 0V, f = 1 MHz)
    - 反向恢复时间 (trr):≤4 ns

    产品特点和优势


    BAS16 系列硅开关二极管具备以下独特功能和优势:
    - 高速开关能力:适用于需要快速响应的应用场景。
    - 无铅封装:符合RoHS标准,环保且安全。
    - 高温工作能力:最高工作温度可达150°C,适用于严苛的工作环境。
    - 低热阻:保证高效散热,延长使用寿命。
    - 广泛型号选择:不同封装和配置满足多种应用场景的需求。

    应用案例和使用建议


    应用案例
    - 汽车电子:车载控制系统、传感器接口。
    - 工业控制:电机驱动器、电源转换电路。
    - 通信设备:高频信号处理、射频模块。
    使用建议
    - 在设计应用电路时,确保选择合适的二极管型号以匹配具体应用要求。
    - 使用过程中需注意散热管理,避免因过热导致器件失效。
    - 针对高温工作环境,选择低热阻型号,如BAS16-02L或BAS16-07L4,以保证良好的散热效果。

    兼容性和支持


    - 兼容性:BAS16 系列二极管与其他标准封装的电子元件具有良好的兼容性。
    - 技术支持:Infineon Technologies提供详尽的技术文档和支持服务,用户可通过官方网站获取更多资料。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 发热严重 | 检查散热设计,增加散热片或风扇;选择低热阻型号 |
    | 反向电流过大 | 检查反向偏置电压是否过高;确认是否有损坏 |
    | 开关速度慢 | 确认是否选用了低速型号;优化电路布局 |

    总结和推荐


    BAS16 系列硅开关二极管凭借其高速开关能力、无铅环保封装及广泛的型号选择,成为高性能电子设备的理想选择。特别是针对汽车、工业控制和通信领域中的高速信号处理和电源转换应用。尽管价格略高于普通型号,但其优异的性能和可靠性使其在市场上具有很高的竞争力。强烈推荐给寻求高可靠性和高性能电子元件的设计工程师们。

BAS16参数

参数
Ir - 反向电流 1μA
Vr-反向电压 80V
反向恢复时间 6ns
正向浪涌电流 4.5A
配置 独立式
If - 正向电流 200mA
通用封装 SOT-23-3
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
