F3L400R07ME4B22BOSA1

产品分类: IGBT模块
产品描述: 2个独立式 650V 450A 底座安装 152mm*62mm*20.8mm
供应商型号: CY-F3L400R07ME4B22BOSA1
供应商: Avnet
标准整包数: 1

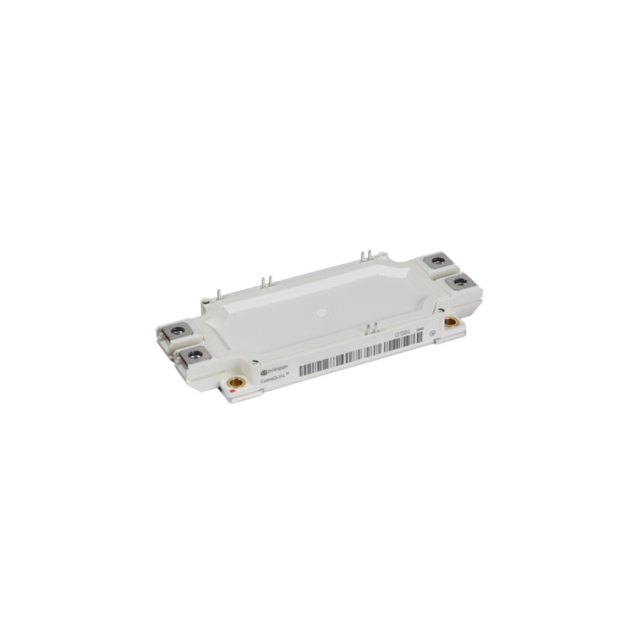

INFINEON TECHNOLOGIES IGBT模块 F3L400R07ME4B22BOSA1

F3L400R07ME4B22BOSA1概述

    F3L400R07ME4B22 IGBT-モジュール:技術概要

    1. 产品简介


    F3L400R07ME4B22 IGBT模块是一款集成多种先进特性的功率半导体器件,适用于多种工业应用,特别是在电力转换系统中。它采用了先进的沟槽栅场截止IGBT技术和内置快速恢复二极管及NTC热敏电阻设计。这种组合不仅提升了模块的性能和可靠性,还简化了系统的整体设计和布局。
    该模块适合用于3级电力转换应用,广泛应用于风能发电、太阳能逆变器和其他高压直流到交流转换系统中。

    2. 技术参数


    - 基本规格:
    - 集电极-发射极间电压:VCES = 650V
    - 连续DC集电极电流:IC nom = 400A / ICRM = 800A
    - 绝缘耐压:VISOL = 2,5 kV
    - 基板材料:Cu
    - 操作温度范围:Tvj op = -40°C 到 150°C
    - 电特性:
    - 饱和电压:VCEsat 在 TVj = 25°C时为1.55V,在TVj = 150°C时为1.95V
    - 门极-发射极峰值电压:VGES = +/-20 V
    - 门极电荷量:QG = 4.30 µC
    - 热阻抗:
    - 结点到外壳热阻:IGBT部分为0.13 K/W,二极管部分为0.25 K/W
    - 外壳到散热器热阻:IGBT部分为0.027 K/W,二极管部分为0.053 K/W
    - 机械特性:
    - 绝缘基板
    - 标准外壳
    - 最大保存温度:Tstg = -40°C 到 125°C

    3. 产品特点和优势


    F3L400R07ME4B22 IGBT模块具有以下几个显著特点和优势:
    - 低开关损耗:通过优化的设计减少了开关过程中的能量损失,从而提高了效率。
    - 高耐温性:能够在极端环境下保持稳定运行,Tvj op = -40°C 到 150°C。
    - 高可靠性:得益于独特的设计和材料选择,具有优秀的可靠性和稳定性。
    - 正温度系数饱和电压:有利于实现并联操作,提升系统的安全性。

    4. 应用案例和使用建议


    该模块常被用于三电平变换器中,例如:
    - 风能发电系统:通过将交流电转换成可控制的直流电,提高系统的能源转换效率。
    - 太阳能逆变器:实现太阳能电池阵列产生的直流电转换成可用的交流电。
    使用建议:
    - 在安装过程中需要严格按照应用指南执行,确保正确的电气连接和散热管理。
    - 注意模块的最高工作温度限制,避免过热损坏。
    - 考虑到高动态响应需求的应用场合,建议结合软件算法进行优化设计。

    5. 兼容性和支持


    F3L400R07ME4B22模块与多种标准功率电子设备兼容,具体可以参阅相关应用指南。Infineon提供了详尽的技术文档和支持服务,包括技术咨询、故障排查以及定制化解决方案等。

    6. 常见问题与解决方案


    - 问题:模块启动时间长
    - 解决方案:检查电源电压是否符合规格要求,调整驱动电路中的门极电阻值。
    - 问题:发热异常
    - 解决方案:检查散热器是否安装正确,使用合适的导热膏以增强热传导效果。
    - 问题:切换频率不稳定
    - 解决方案:考虑采用更高品质的驱动电源,并遵循应用指南中的建议进行布线和安装。

    7. 总结和推荐


    F3L400R07ME4B22 IGBT模块是一款高性能且可靠的功率半导体器件,非常适合于高功率密度、高效率要求的应用场合。其出色的性能和广泛的适用性使其成为市场上极具竞争力的产品。强烈推荐使用该模块以提升系统的整体性能和可靠性。
    此报告基于Infineon F3L400R07ME4B22 IGBT模块的数据手册编制,详细描述了该产品的关键特性和应用场景。希望本报告对您选择和应用该模块有所帮助。

F3L400R07ME4B22BOSA1参数

参数
配置 2个独立式
集电极电流 450A
最大功率耗散 -
VCEO-集电极-发射极最大电压 650V
最大集电极发射极饱和电压 -
长*宽*高 152mm*62mm*20.8mm
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘

F3L400R07ME4B22BOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

F3L400R07ME4B22BOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES F3L400R07ME4B22BOSA1 F3L400R07ME4B22BOSA1数据手册

F3L400R07ME4B22BOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 235.1646 ¥ 1905.0275
25+ $ 225.447 ¥ 1872.1822
50+ $ 215.7295 ¥ 1839.3368
100+ $ 211.8425 ¥ 1822.9142
300+ $ 209.899 ¥ 1806.4915
500+ $ 207.9554 ¥ 1790.0688
1000+ $ 202.1249 ¥ 1707.9555
5000+ $ 202.1249 ¥ 1707.9555
库存: 274
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1905.02
