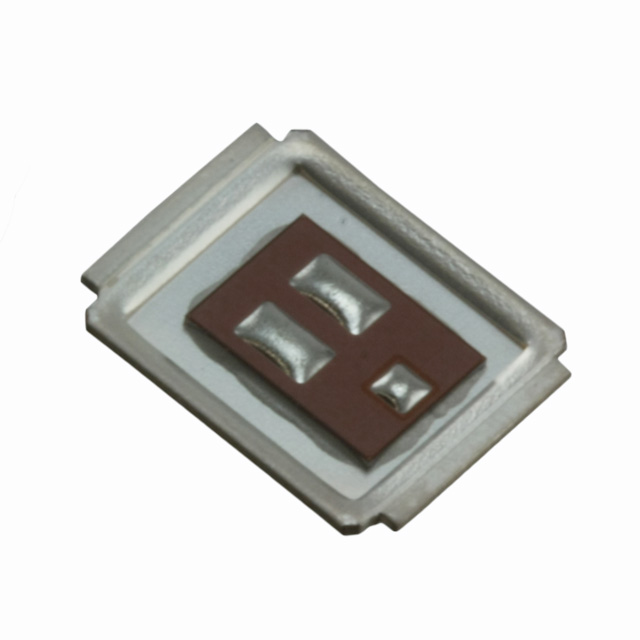

IRF6724MTRPBF

产品分类: 场效应管(MOSFET)
产品描述: 2.8W(Ta),89W(Tc) 20V 2.35V@ 100µA 54nC@ 4.5 V 1个N沟道 30V 2.5mΩ@ 27A,10V 27A,150A 4.404nF@15V WDSON-5 直接安装,贴片安装 6.35mm*5.05mm*700μm
供应商型号: IRF6724MTRPBF-ND
供应商: Digi-Key
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IRF6724MTRPBF

IRF6724MTRPBF概述

    IRF6724MPbF:高效DirectFET Power MOSFET技术手册

    1. 产品简介


    IRF6724MPbF 是一款采用DirectFET封装技术的高效能功率MOSFET,适用于各种高频率开关应用。这种产品结合了最新的HEXFET®硅技术与先进的DirectFET封装技术,提供了一个低至0.7毫米的小型化封装,具有卓越的散热性能和高效率。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | VDSS(最大) 30 | V |
    | VGS(最大) ±20 | V |
    | RDS(on)(静态,TJ = 25°C) 1.90 | 2.50 | mΩ |
    | RDS(on)(静态,TJ = 125°C) 2.70 | 3.50 | mΩ |
    | Qg(总栅极电荷) 33 | 54 | nC |
    | VGS(th)(栅源阈值电压) | 1.35 | 1.8 | 2.35 | V |

    3. 产品特点和优势


    - 低电阻和低电荷:这款MOSFET在保持低导通电阻的同时,也具备了低栅极电荷,从而减少导通和开关损耗。
    - 高频率开关优化:特别优化用于高频率开关应用,适合现代处理器和同步降压转换器的同步FET需求。
    - 双面冷却兼容:采用DirectFET包装技术,允许双面冷却,提高热管理性能。
    - RoHS兼容且无卤素:符合环保标准,适合绿色制造。

    4. 应用案例和使用建议


    应用案例:
    - CPU核心DC-DC转换器:在CPU电源系统中作为高效DC-DC转换器的理想选择。
    - 同步降压转换器:同步降压转换器的同步FET应用中表现出色。
    使用建议:
    - 在设计中,考虑加入足够的散热措施以发挥其高效的散热性能。
    - 遵循应用指南AN-1035中的指导进行组装,确保最佳性能。

    5. 兼容性和支持


    IRF6724MPbF与现有的表面贴装工艺完全兼容,支持现有设备的布局几何结构和焊接技术。此外,制造商提供了详尽的技术支持文档和指南,以确保用户能够充分利用其特性。

    6. 常见问题与解决方案


    问题1:如何正确地测量MOSFET的栅极电荷?
    解决方案:根据制造商提供的应用指南,通过测试电路(如图15a所示)进行测量,并参考图15b中的波形来确定准确的数据。
    问题2:在高频开关时出现振铃现象怎么办?
    解决方案:增加栅极电阻以减缓开关速度,可以有效减少振铃现象。具体值可以根据应用需求调整。

    7. 总结和推荐


    总结:IRF6724MPbF是一款性能卓越的功率MOSFET,集成了低电阻、低电荷和高效的散热能力。其出色的设计使其成为高频率开关应用的理想选择。
    推荐:强烈推荐用于需要高性能、高可靠性的电力转换应用中,特别是在CPU核心供电和同步降压转换器方面。
    以上是对IRF6724MPbF的详细技术介绍和应用建议。无论是在新项目设计还是替换现有组件时,它都能展现出极佳的性能表现。

IRF6724MTRPBF参数

参数
Id-连续漏极电流 27A,150A
栅极电荷 54nC@ 4.5 V
Ciss-不同 Vds 时的输入最大电容 4.404nF@15V
最大功率耗散 2.8W(Ta),89W(Tc)
FET类型 1个N沟道
Vds-漏源极击穿电压 30V
Rds(On)-漏源导通电阻 2.5mΩ@ 27A,10V
配置 独立式
Vgs-栅源极电压 20V
通道数量 1
Vgs(th)-栅源极阈值电压 2.35V@ 100µA
长*宽*高 6.35mm*5.05mm*700μm
通用封装 WDSON-5
安装方式 直接安装,贴片安装
零件状态 在售
包装方式 卷带包装

IRF6724MTRPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRF6724MTRPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IRF6724MTRPBF IRF6724MTRPBF数据手册

IRF6724MTRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
