BAS2103WE6433HTMA1

产品分类: 整流二极管/整流桥
产品描述: 200V 4A 50ns 100nA 250mA 独立式 SOD 贴片安装 1.7mm*1.25mm*900μm
供应商型号: UA-BAS2103WE6433HTMA1
供应商: 海外现货
标准整包数: 10000

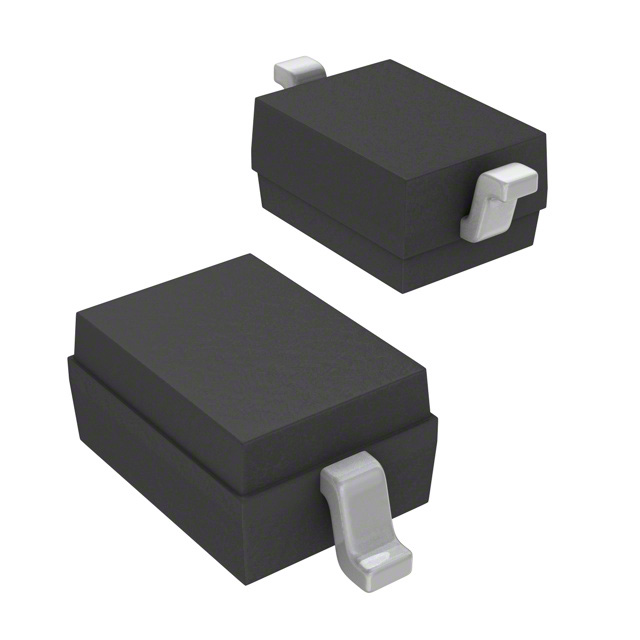

INFINEON TECHNOLOGIES 整流二极管/整流桥 BAS2103WE6433HTMA1

BAS2103WE6433HTMA1概述

    BAS21 Silicon Switching Diode 技术手册

    产品简介


    BAS21 系列硅开关二极管(Silicon Switching Diode)是专为高速开关应用设计的高性能二极管。它们具有高击穿电压,且符合无铅(Pb-free)标准和RoHS合规要求。此外,BAS21系列已通过AEC-Q101认证,确保了其在汽车电子领域的可靠性和耐用性。BAS21系列有多种封装类型:SOT23、SOD323和SC74,可以广泛应用于各种电路设计中。

    技术参数


    以下是BAS21系列的主要技术参数:
    - 最大额定值
    - 反向电压(VR):200V
    - 峰值反向电压(VRM):250V
    - 正向电流(IF):250mA
    - 峰值正向电流(IFM):625mA
    - 冲击正向电流(IFSM):4A
    - 总功率耗散(Ptot)
    - BAS21:在TS ≤ 70°C时为350mW
    - BAS21-03W:在TS ≤ 124°C时为250mW
    - BAS21U:在TS ≤ 122°C时为250mW
    - 结温(Tj):150°C
    - 存储温度(Tstg):-65°C到150°C
    - 热阻抗
    - 结至焊接点热阻(RthJS)
    - BAS21:≤230K/W
    - BAS21-03W:≤105K/W
    - BAS21U:≤110K/W
    - 电气特性
    - 击穿电压(V(BR)):250V
    - 反向电流(IR)
    - 在VR = 200V时:最大100μA
    - 在VR = 200V,TA = 150°C时:最大100μA
    - 正向电压(VF)
    - 在IF = 100mA时:最大1.25V
    - 二极管电容(CT):5pF(在VR = 0V,f = 1MHz时)
    - 反向恢复时间(trr):最大50ns

    产品特点和优势


    BAS21系列硅开关二极管具备以下优势:
    - 高击穿电压:适用于需要高电压隔离的应用。
    - 无铅(Pb-free):满足环保要求,易于回收。
    - AEC-Q101认证:保证了汽车电子应用中的高可靠性。
    - 多种封装选择:SOT23、SOD323和SC74,适应不同的设计需求。
    - 快速响应:低反向恢复时间,适合高频应用。

    应用案例和使用建议


    BAS21系列硅开关二极管非常适合用于高频开关应用,如电源管理和通信系统。以下是一些实际应用案例:
    - 电源管理:在开关电源中作为整流器或稳压器使用。
    - 通信系统:用于RF前端的信号处理。
    - 工业控制:在电机驱动和变频器中作为保护元件。
    使用建议:
    - 确保在使用过程中不超过最大额定值,特别是在高温环境下。
    - 考虑使用散热片以降低热阻,提高可靠性。
    - 选择合适的封装类型以适应具体的设计空间限制。

    兼容性和支持


    BAS21系列硅开关二极管与其他电子元件高度兼容,可以广泛应用于各种电路板设计。Infineon Technologies AG提供了详尽的技术文档和支持服务,包括在线帮助、样品申请和技术咨询。

    常见问题与解决方案


    - Q: 在高温环境下,正向电压会如何变化?
    - A: 正向电压会随着温度升高而增加。具体可参阅手册中的图表,了解正向电压随温度的变化情况。
    - Q: 如何选择合适的封装类型?
    - A: 根据具体的设计空间和散热需求选择封装类型。SOT23适合小型化设计,SOD323和SC74适合需要更高散热能力的应用。
    - Q: 如何避免过高的正向电流导致损坏?
    - A: 使用外部保护电路,例如限流电阻,或者在设计时考虑散热措施,避免长时间过载。

    总结和推荐


    总体而言,BAS21系列硅开关二极管在高可靠性、高性能方面表现卓越,特别适合于高速开关应用。其无铅和AEC-Q101认证使其在环保和汽车电子领域更具优势。如果您正在寻找一款既可靠又高效的二极管,强烈推荐使用BAS21系列。
    希望以上内容能帮助您更好地了解BAS21系列硅开关二极管及其应用。如果您有任何进一步的问题或需求,欢迎随时联系我们。

BAS2103WE6433HTMA1参数

参数
Vr-反向电压 200V
反向恢复时间 50ns
正向浪涌电流 4A
配置 独立式
If - 正向电流 250mA
Ir - 反向电流 100nA
长*宽*高 1.7mm*1.25mm*900μm
通用封装 SOD
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

BAS2103WE6433HTMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BAS2103WE6433HTMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 整流二极管/整流桥 INFINEON TECHNOLOGIES BAS2103WE6433HTMA1 BAS2103WE6433HTMA1数据手册

BAS2103WE6433HTMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0414 ¥ 0.3467
20000+ $ 0.0403 ¥ 0.3373
库存: 30000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 3467
