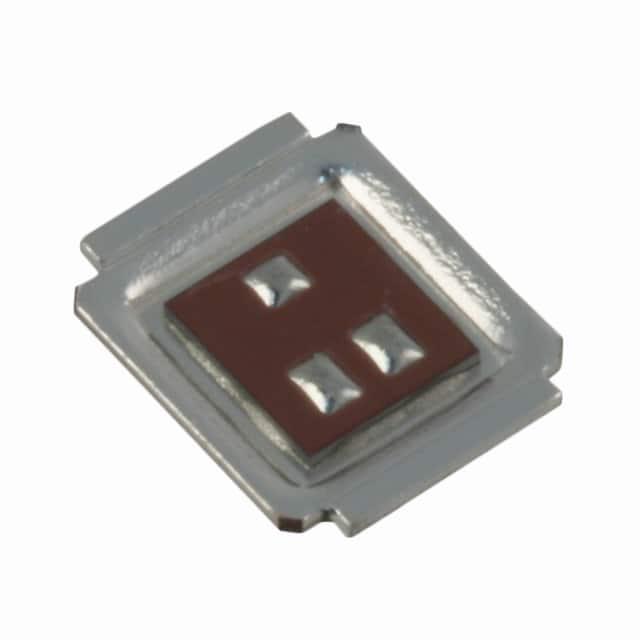

IRF6668TRPBF

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道增强型MOS管 HEXFET系列, Vds=80 V, 55 A, DirectFET ISOMETRIC封装, 表面贴装, 7引脚
供应商型号: IRF6668TRPBF
供应商: 国内现货
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IRF6668TRPBF

IRF6668TRPBF概述

    IRF6668PbF 直接 FET 功率 MOSFET 产品综述

    产品简介


    IRF6668PbF 是一款直接 FET 功率 MOSFET,结合了最新的 HEXFET® 功率 MOSFET 硅技术和先进的 DirectFET™ 封装技术,旨在实现最低的导通电阻(RDS(on))。该产品具有 SO-8 封装面积但厚度仅为 0.7 毫米,可无缝集成到现有的布局几何结构和表面贴装工艺中。IRF6668PbF 适用于高效率隔离式 DC-DC 转换器的初级侧桥拓扑结构,特别是在输入电压范围为 36V 至 60V 或 48V(±10%)的系统中。此外,它也适用于次级侧同步整流。

    技术参数


    - 最大漏源电压 (VDS):80V
    - 最大栅源电压 (VGS):±20V
    - 最大连续漏电流 (ID):23A(TC = 25°C)
    - 最大脉冲漏电流 (IDM):170A
    - 最大单脉冲雪崩能量 (EAS):44mJ
    - 最大雪崩电流 (IAR):80A
    - 静态导通电阻 (RDS(on)):12mΩ(VGS = 10V)

    产品特点和优势


    - 低导通损耗:最小化开关过程中的功率损失。
    - 高 dv/dt 免疫能力:提高可靠性。
    - 低剖面设计:仅 0.7 毫米,适合空间受限的应用。
    - 双面冷却兼容:提供出色的热性能。
    - 符合 RoHS 和无铅标准:绿色环保。
    - 应用特定的 MOSFET:优化用于高效率隔离式转换器。

    应用案例和使用建议


    - 初级侧桥拓扑:适用于 36V 至 60V 输入电压范围的隔离 DC-DC 转换器。
    - 次级侧同步整流:适用于高效率转换器设计。
    - 高效散热设计:建议采用双面冷却方法,以进一步提升散热效果。

    兼容性和支持


    - 兼容现有表面贴装技术:与现有的制造工艺高度兼容。
    - 支持资料:参见应用笔记 AN-1035 获取详细的组装指南。

    常见问题与解决方案


    - 高温下的性能下降:可以通过优化热管理设计来缓解。
    - 高脉冲电流限制:确保设计时考虑其绝对最大额定值。
    - 热阻问题:采用双面冷却方案以降低热阻。

    总结和推荐


    IRF6668PbF 直接 FET 功率 MOSFET 在低导通电阻和高热性能方面表现出色,特别适合于需要高效率和可靠性的隔离式 DC-DC 转换器应用。其低剖面设计和兼容性使其在多种工业应用中表现优异。因此,对于需要高性能隔离式转换器的设计者来说,这是一款值得推荐的产品。

IRF6668TRPBF参数

参数
Ciss-不同 Vds 时的输入最大电容 1.32nF@25V
配置 独立式
最大功率耗散 2.8W(Ta),89W(Tc)
通道数量 1
Vds-漏源极击穿电压 80V
FET类型 1个N沟道
栅极电荷 31nC@ 10 V
Id-连续漏极电流 55A
Rds(On)-漏源导通电阻 15mΩ@ 12A,10V
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 4.9V@ 100µA
长*宽*高 6.35mm*5.05mm*700μm
安装方式 直接安装,贴片安装
零件状态 在售
包装方式 卷带包装

IRF6668TRPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRF6668TRPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IRF6668TRPBF IRF6668TRPBF数据手册

IRF6668TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
