FF400R12KT3HOSA1

产品分类: IGBT模块
产品描述: 2000KW 1.7V 2个独立式 2.15V@ 15V,400A 580A 底座安装
供应商型号: Q-FF400R12KT3HOSA1
供应商: 国内现货
标准整包数: 0

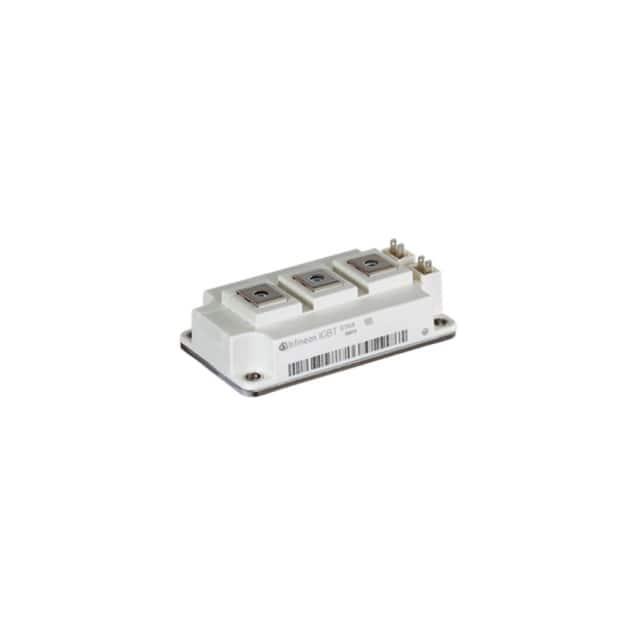

INFINEON TECHNOLOGIES IGBT模块 FF400R12KT3HOSA1

FF400R12KT3HOSA1概述

    FF400R12KT3 IGBT-Module 技术手册

    产品简介


    FF400R12KT3 是一款采用62mm模块封装的快速Trench/Fieldstop IGBT3和发射极控制高效率二极管的产品。这款IGBT模块适用于各种电力转换应用,例如逆变器、电源管理和电机驱动等。

    技术参数


    - 最大允许值(Maximum Rated Values)
    - 集电极-发射极断态电压 (Collector-Emitter Breakdown Voltage): \(V{CES} = 1200 \text{ V}\)
    - 集电极直流额定电流 (Continuous DC Collector Current):
    - 在\(TC = 80^\circ\text{C}, T{j\text{ max}} = 150^\circ\text{C}\)下为400A
    - 在\(TC = 25^\circ\text{C}, T{j\text{ max}} = 150^\circ\text{C}\)下为580A
    - 峰值集电极脉冲电流 (Repetitive Peak Collector Current): \(I{CRM} = 800 \text{ A}\)
    - 总功耗 (Total Power Dissipation): \(P{tot} = 2000 \text{ W}\)
    - 特性值(Characteristic Values)
    - 集电极-发射极饱和电压 (Collector-Emitter Saturation Voltage):
    - \(V{CEsat} = 1.70 \sim 2.15 \text{ V}\)(在\(T{j} = 25^\circ\text{C} \sim 125^\circ\text{C}\))
    - 门极阈值电压 (Gate Threshold Voltage):
    - \(V{GEth} = 5.0 \sim 6.5 \text{ V}\)(在\(IC = 16.0 \text{ mA}, V{CE} = V{GE}, Tj = 25^\circ\text{C}\))
    - 门极电荷 (Gate Charge):
    - \(QG = 3.70 \mu\text{C}\)
    - 输入电容 (Input Capacitance):
    - \(C{ies} = 28.0 \text{ nF}\)(在\(f = 1 \text{ MHz}, Tj = 25^\circ\text{C}, V{CE} = 25 \text{ V}, V{GE} = 0 \text{ V}\))

    产品特点和优势


    FF400R12KT3 模块具备以下优势:
    - 快速Trench/Fieldstop IGBT3 和 发射极控制高效率二极管,提供高效能转换。
    - 1200V 的耐压能力,可应用于高压系统。
    - 高达580A的连续直流电流,适用于高功率应用。
    - 优秀的开关性能和较低的开关损耗,使系统整体效率得到提升。

    应用案例和使用建议


    FF400R12KT3 模块常用于逆变器系统、电源管理和电机驱动等场合。例如,在工业电机控制中,FF400R12KT3 可以提供稳定的高效率能量转换。建议在使用时确保模块散热良好,并根据具体应用选择合适的栅极电阻以优化开关性能。

    兼容性和支持


    此模块具有良好的热阻性能(结到外壳 \(R{thJC} = 0.062 \text{ K/W}\),外壳到散热器 \(R{thCH} = 0.03 \text{ K/W}\)),适合在高功率环境下使用。此外,供应商提供了详细的安装指南和技术支持服务,以帮助用户更好地使用和维护产品。

    常见问题与解决方案


    - Q: 产品是否可以用于航空、医疗等安全关键应用?
    - A: 是的,但需要进行联合风险评估及质量保证协议的签订。请联系您所在区域的销售办公室以获取更多详细信息。
    - Q: 如何确定正确的栅极电阻来优化开关性能?
    - A: 请参考技术手册中的相关图表,通常可以通过调整栅极电阻来找到最佳的开关时间和损耗平衡点。

    总结和推荐


    总体而言,FF400R12KT3 是一款高性能的IGBT模块,适用于高压和大电流应用环境。其出色的开关性能、高效能转换以及良好的热管理能力使其在市场上具备显著的竞争优势。对于需要高可靠性和高性能电力转换的应用,我们强烈推荐使用此产品。

FF400R12KT3HOSA1参数

参数
配置 2个独立式
集电极电流 580A
最大功率耗散 2000KW
VCEO-集电极-发射极最大电压 2.15V@ 15V,400A
最大集电极发射极饱和电压 1.7V
安装方式 底座安装
零件状态 新设计不推荐
包装方式 散装,托盘

FF400R12KT3HOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FF400R12KT3HOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FF400R12KT3HOSA1 FF400R12KT3HOSA1数据手册

FF400R12KT3HOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
